五路四路集成反之亦然换向阀结构模型

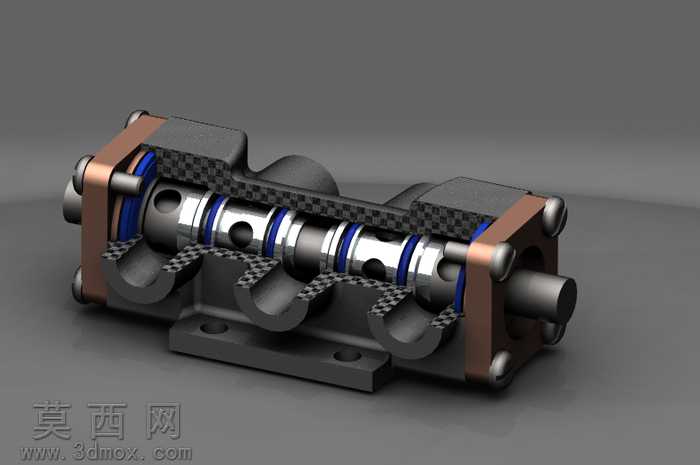

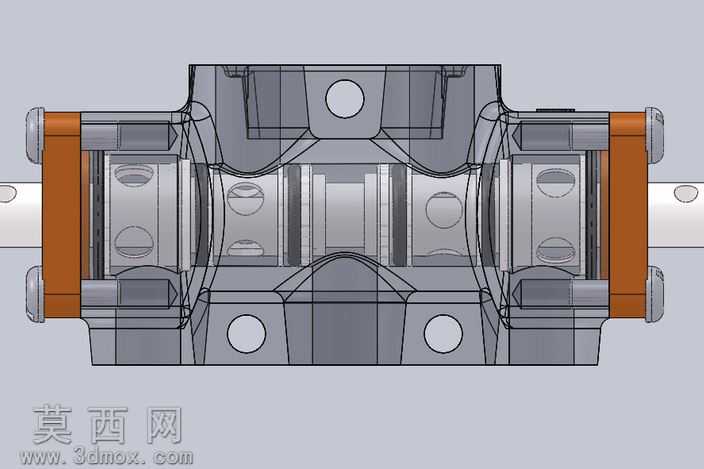

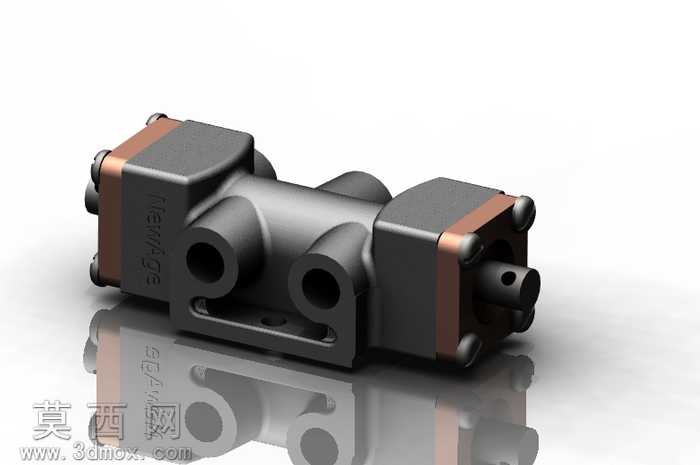

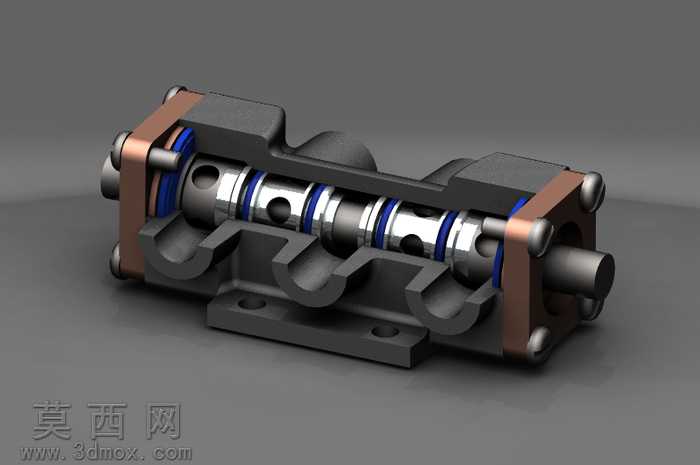

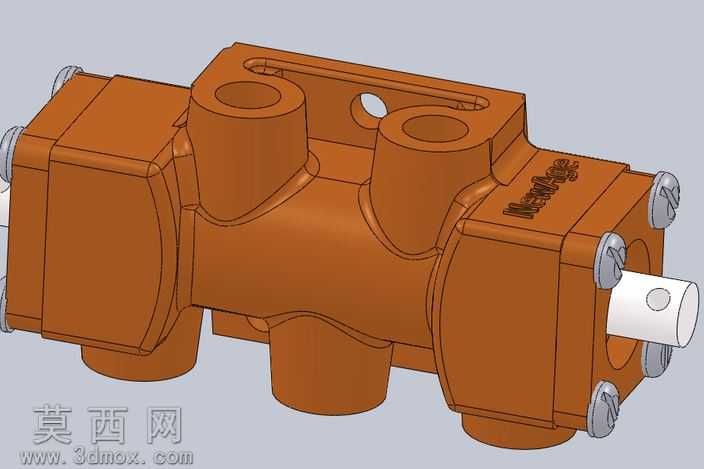

本模型为五路集成式四路阀总成及配套零部件，采用SolidWorks进行全参数化三维建模，完整还原了反之亦然阀的真实结构与装配关系。建模过程中遵循机械设计通用规范，对阀体、端盖、阀芯、紧固件等所有组成零件进行了独立建模，通过标准配合关系完成总装配，保证各部件的相对位置、装配间隙与实物一致，可直接用于装配干涉检查、结构原理演示与工程参考。模型渲染阶段采用哑光棕褐色工程塑料质感材质模拟阀体主体，金属银灰色材质表现端盖紧固螺栓与阀芯外露轴段，通过柔和的环境光与定向补光突出阀体表面的铸造圆角、安装孔位、标识刻印等细节，清晰展现阀体上五个流体通路接口的分布位置、安装固定槽的结构形态，以及两端端盖的螺栓紧固布局。结构设计上，该阀采用对称式主体布局，轴向设置可滑动换向阀芯，周向分布五路流体连接端口，可实现四路流体通路的换向控制，反之亦然的功能特性通过阀芯的轴向位移切换流体连通路径实现，阀体上预留的安装定位孔、槽可满足阀件在设备上的快速固定需求，两端端盖通过周向均布的螺栓压紧密封，保证阀腔的密闭性。建模过程中对阀体的流道过渡圆角、阀芯与阀腔的配合面、螺栓连接的沉头结构等细节均做了精细化处理，未对结构做不合理简化，完整保留了阀件的所有设计特征，可直观展示这类多路换向阀的工作原理与结构组成，适用于液压气动系统相关的教学演示、方案设计参考、产品改型设计等场景，能够帮助设计人员快速理解反之亦然阀的工作逻辑，缩短同类产品的开发周期。
