法兰式胀套锁紧连接元件结构

　　在重载传动的轴系连接场景里，键连接带来的应力集中、拆装困难、对中精度不足等问题一直是结构设计人员需要反复权衡的痛点，这类法兰式锁紧胀套的出现，刚好填补了中高扭矩工况下无键轴毂连接的选型空白。从实际应用场景来看，这类锁紧元件常被用在包装机械的主传动辊连接、输送设备的驱动轴与链轮轮毂配合、机床主轴的从动轮安装、纺织机械的辊筒轴端固定等位置，尤其适合需要频繁调整传动件轴向位置、对传动对中精度要求较高、不允许轴与轮毂存在配合间隙的工况，相比传统平键连接，它不会在键槽位置产生应力集中，能大幅提升轴类零件的疲劳寿命，同时拆装过程不需要额外的拉马、敲击工具，仅通过拧紧螺栓就能实现抱紧与拆卸，大幅降低设备维护的工时成本。

　　从功能特性上看，这款锁紧元件依靠拧紧圆周均布的内六角螺栓，让带法兰的外环与内环之间产生锥面相对位移，进而让内环均匀抱紧轴表面、外环均匀撑紧轮毂内孔，依靠接触面的静摩擦力传递扭矩、轴向力以及复合载荷，整个连接过程没有传动间隙，正反转切换时不会产生回程冲击，对中精度可以控制在0.02mm以内，完全满足高精度传动的需求。和普通直筒式胀套相比，它自带的法兰端面可以在安装时直接抵靠轮毂端面，起到轴向定位的作用，不需要额外加工轴肩来做轴向限位，能简化轴和轮毂的加工工序，降低零件加工成本。

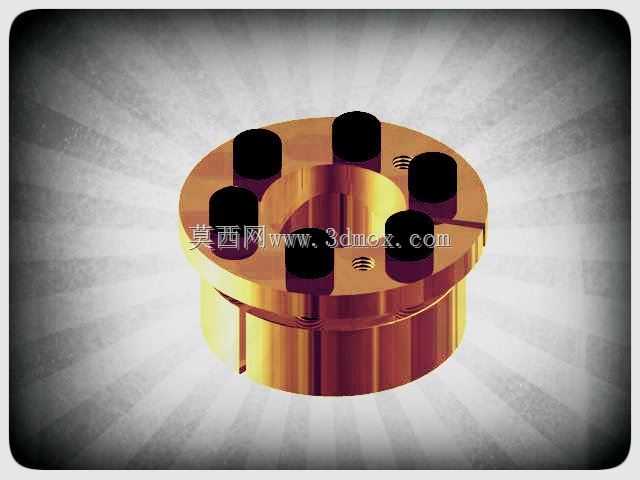

　　从设计思路层面拆解，整个零件的结构完全围绕受力均匀性做优化：圆周方向均布6个螺栓安装孔，每个螺栓的预紧力可以通过锥面结构均匀转化为径向抱紧力，避免局部抱紧力不足导致的打滑问题；法兰端面上预留的两个小螺纹孔是拆卸工艺孔，当需要拆卸胀套时，只需要将螺栓拧入这两个工艺孔，就能平稳顶开内外环的锥面配合，不会因为敲击破坏配合面；内环上开有一条贯通的轴向收缩缝，保证内环在抱紧轴的时候能产生均匀的弹性变形，不会因为过盈量过大导致内环卡滞无法拆卸；外环的法兰厚度经过受力校核，在螺栓预紧力作用下不会产生翘曲变形，保证整个端面和轮毂的贴合度，避免轴向定位出现偏差。

　　关于外形尺寸与安装边界，这款锁紧元件适配的轴径为30mm，轮毂安装孔的适配尺寸为55mm，安装时需要注意轴和轮毂的配合面粗糙度要控制在Ra1.6-Ra3.2之间，配合面不能有油污、毛刺、氧化皮，安装前需要在配合面涂抹少量不含二硫化钼的润滑脂，避免长期使用后接触面锈蚀粘连。螺栓的拧紧需要按照对角交叉的顺序分三次逐步拧紧到额定扭矩，不能沿圆周顺序一次拧紧，避免内外环偏斜导致抱紧力不均。安装完成后法兰端面和轮毂端面的贴合间隙要均匀，局部间隙不能超过0.05mm，保证轴向定位的可靠性。轴向方向上，胀套安装位置距离轴端的最小距离不能小于胀套本身的轴向长度，避免轴端的倒角区域影响抱紧效果；轮毂上和胀套配合的内孔长度要比胀套外环的轴向长度大2-3mm，给胀套抱紧时的轴向位移留出余量，避免安装到位后锥面无法完全贴合导致扭矩传递能力不足。

　　在实际选型匹配时，需要核算传动系统的峰值扭矩，预留1.5-2倍的安全系数，避免冲击载荷下出现打滑失效；如果是用在有腐蚀环境的工况，还需要对胀套表面做发黑或者镀锌处理，提升防锈能力；长期运行的设备需要在首次运行100小时后检查一次螺栓的预紧扭矩，后续每运行2000小时复检一次，保证连接可靠性。这类锁紧元件的三维结构完全按照实际加工尺寸建模，所有配合面的公差、倒角、工艺孔位置都和实物一致，结构设计人员在做轴系布局时可以直接调用，不需要重新绘制结构，能大幅提升设计效率，也能提前校核安装空间，避免出现干涉问题。
