汽车座椅安装固定钣金座架结构设计

　　这款钣金座架主要应用于乘用车白车身座椅安装点位，承担座椅与车身底板之间的载荷传递与定位固定作用，是车身内饰安装系统中不起眼但直接影响驾乘安全与装配精度的小型结构件。从实际装车场景来看，该部件位于车身底板侧围与座椅滑轨的衔接位置，日常需要承载座椅自重、乘员体重以及车辆行驶过程中产生的交变冲击载荷，包括急加减速时的纵向惯性力、转向时的侧向力以及颠簸路面的垂向振动载荷，因此对结构强度、安装定位精度都有明确的工程要求。

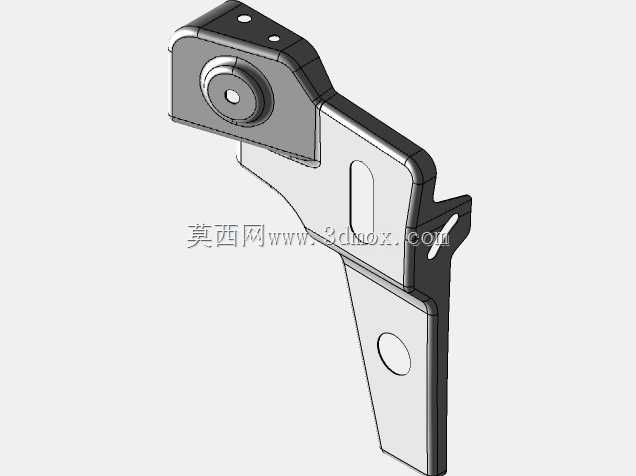

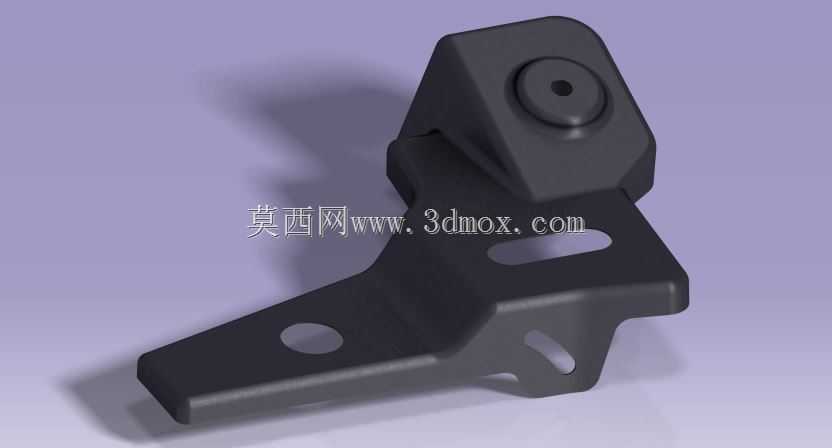

　　从结构设计思路来看，该件采用薄板冲压成型工艺，整体为一体化弯折结构，没有额外的焊接拼接工序，既控制了单件制造成本，也避免了焊接位置容易出现的应力集中、疲劳失效问题。主体弯折形成的立面与底面呈接近90度的夹角，立面顶部设置的带沉台凸台是核心安装定位点，凸台中心的通孔用于穿装固定螺栓，沉台结构一方面可以在螺栓拧紧时提供足够的承压面，避免薄板受力变形，另一方面也能对螺栓安装形成导向，提升总装车间的装配效率。底面延伸出的两个安装支脚分别开设圆形通孔与长圆孔，圆形孔作为主定位孔，限制安装时的X、Y向位移，长圆孔作为副定位孔，可以吸收车身焊接过程中产生的微小尺寸公差，避免出现安装孔位错位导致的装配困难问题。支脚边缘做了翻边处理，既提升了薄板件的整体刚性，减少行车过程中因结构共振产生的异响，也能避免锋利的板边划伤装配工人或者后期磨损线束、内饰件。

　　在安装边界方面，该件底面完全贴合车身底板的焊接面，三个安装孔的位置精度控制在±0.2mm范围内，确保座椅安装后不会出现偏移、旷量。立面的安装凸台高度经过精确计算，刚好匹配座椅侧安装支架的配合面间隙，既不会因为凸台过高导致座椅安装后出现悬空，也不会因为凸台过低导致螺栓拧紧行程不足、连接可靠性下降。板件上开设的减重孔并非随意设置，位置都经过CAE受力分析校核，避开了应力集中的主要传力路径，在不降低结构强度的前提下尽可能降低单件重量，符合整车轻量化的设计趋势，同时减重孔也可以作为电泳液流道，在车身涂装电泳工序中让槽液充分接触板件各个表面，提升防腐性能。

　　从功能特性来看，该件采用镀锌钢板冲压成型，表面无需额外做喷涂处理，依靠镀锌层即可满足车身内部的防腐要求，适配整车10年以上的使用周期。板件的弯折圆角半径严格按照冲压工艺要求设置，避免弯折处出现裂纹、应力集中问题，所有孔位的边缘都做了去毛刺处理，防止应力集中导致的孔位开裂。在实际装车验证中，该件需要通过座椅拉拽强度测试、颠簸路耐久测试、高低温环境适应性测试等多项验证，确保在各种极端使用场景下都不会出现变形、断裂、连接松动等问题。不同于外露的车身结构件，这类内部安装座架往往不被用户直接感知，但其结构设计的合理性直接影响整车的装配精度、NVH表现以及长期使用的可靠性，在三维建模过程中需要充分考虑冲压工艺可行性、装配公差匹配、载荷传递路径等多方面因素，不能只追求外观造型而忽略工程实际需求。建模时需要准确还原每一处弯折角度、孔位坐标、凸台成型尺寸，同时预留合理的工艺圆角与脱模斜度，确保输出的数模可以直接用于冲压模具开发与后续的焊接工装设计，减少后期的设计变更成本。
