工业设备用承托式车轮托架结构设计

　　在车间转运台车、小型移动作业平台、轻型仓储物流推车这类需要频繁移动的工业载具设计中，车轮托架是直接决定行走系统可靠性的核心受力构件，它承担着连接行走轮组与载具主体框架、传递竖向载荷、抵消行进过程中横向冲击的作用，一旦托架结构设计不合理，很容易出现轮组偏移、连接部位开裂、载具行进卡滞等问题，直接影响现场作业效率。

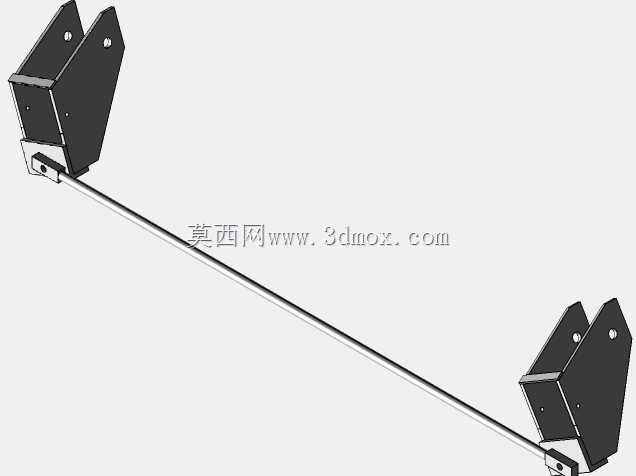

　　这款托架在结构设计上采用了一体化折弯成型的主体思路，没有采用多块板材拼接焊接的传统方案，主体承力部分通过整块板材弯折形成半封闭的箱型腔体结构，这种结构的优势在于能在不额外增加板材厚度的前提下大幅提升整体抗扭刚度，当载具在不平整的车间地面行进时，单侧车轮受到的冲击力可以通过箱型腔体均匀分散到整个安装面，避免应力集中在焊缝位置导致结构失效。托架一侧延伸出带安装孔的平板连接座，这个连接座是用来和载具的底部框架做刚性固定的，两个沉头安装孔的位置做了局部加厚的凸台处理，螺栓锁紧后凸台可以承受螺栓的预紧压力，不会因为长期受载出现板材凹陷、连接松动的问题。

　　托架的下部预留了车轮安装的铰接位，孔位做了同轴度公差约束，用来穿装车轮的连接销轴，孔位周边同样做了翻边强化处理，因为这个位置是整个托架载荷最集中的区域，载具满载时所有竖向载荷都会通过这个铰接点传递到车轮上，翻边结构可以有效提升孔位的抗挤压能力，避免长期受载后孔位出现椭圆变形，导致车轮转动卡滞、销轴磨损加快的问题。托架上部的腔体结构并非冗余设计，腔体内部可以容纳车轮的减震缓冲垫或者转向轴承组件，对于需要转向功能的万向轮安装场景，这个腔体可以给转向结构留出足够的安装空间，不需要额外在载具框架上开槽避让，能大幅简化载具主体的结构设计，降低整体加工成本。

　　从安装边界来看，这款托架的连接座平面度控制在0.2mm以内，和载具框架贴合后不会出现安装间隙，不需要额外加装调整垫片就能保证连接刚性；整体外轮廓的避让尺寸经过校核，安装标准尺寸的轻型工业脚轮后，车轮转动过程中不会和托架主体、载具底部框架发生运动干涉，转向角度可以达到360度无遮挡，满足万向移动的使用需求。在实际选型应用中，这款托架适配轮径50mm到75mm的轻型工业脚轮，单组额定承载可以达到120kg，完全满足轻型移动载具的载荷需求，不管是手动转运的物料推车，还是带动力驱动的小型AGV移动平台，都可以选用这款托架作为行走轮的连接支撑构件。

　　设计过程中针对托架的受力场景做了多工况的校核，包括满载静止时的竖向静载荷、行进过程中过地面接缝时的冲击载荷、转向时的横向剪切载荷，所有受力位置的板材应力都控制在材料许用应力的60%以内，预留了足够的安全余量，不会因为短期过载出现结构变形。托架的所有外露棱边都做了倒钝处理，没有尖锐的毛刺，安装过程中不会划伤操作人员，也不会在使用过程中剐蹭现场的管线或者其他物料。和传统的焊接式车轮支架相比，这种一体化成型的托架不需要做后续的焊缝打磨、焊后整形工序，加工一致性更好，批量装配时的互换性更强，能有效提升整机组装的效率，降低生产环节的人工成本。
