储液容器静水压变形仿真分析模型

　　在民用储水、小型承压储液设备的结构设计环节，静水压载荷下的变形量校核是决定产品使用寿命与使用安全的核心步骤，很多日常使用的异形储液构件，比如卡通造型的储水摆件、小型承压储水罐、卫浴配套储水结构，都需要在设计阶段完成静水压下的结构响应验证，避免实际充液使用时出现局部应力集中导致的开裂、渗漏问题。这个仿真分析模型针对类卡通储液壳体结构开展静力学求解，模型采用带网格划分的壳体单元构建，完整还原了构件的四足支撑结构、顶部充液开口的加厚翻边结构，在仿真边界设置上，将四个支撑足的底面设置为全固定约束，模拟构件放置在平整支撑面的实际安装状态，在壳体内壁施加对应额定储液高度的静水压力载荷，压力值随液面深度呈线性梯度分布，

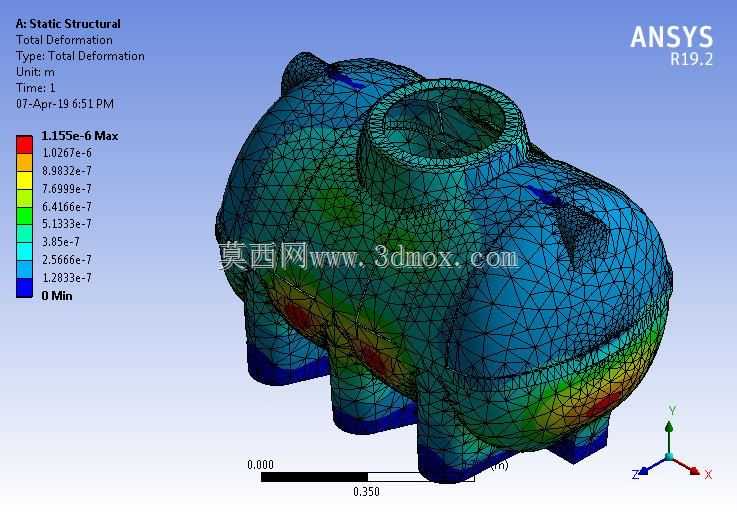

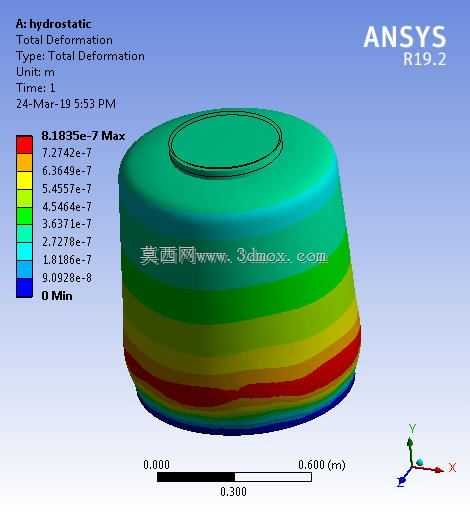

　　完全匹配实际充液时的载荷作用规律。从仿真输出的总变形云图可以看到，构件的最大变形出现在底部靠近支撑足衔接的腹部区域，这一位置恰好是静水压力最大、结构曲率变化相对平缓的区域，变形量从底部向顶部开口位置逐步递减，顶部开口位置因为设置了加厚翻边结构，整体刚度表现更好，变形量处于较低水平，而四个支撑足因为直接承受整体结构与储液的全部载荷，在足端与主体衔接的位置存在明显的应力过渡区域，这也是后续结构优化需要重点关注的位置。在设计思路上，这类异形储液结构不能直接套用规则圆筒储液容器的壁厚计算公式，因为异形曲面的曲率变化会直接影响结构的承压能力，曲率越小的位置局部刚度越差，越容易在静水压作用下产生大变形，

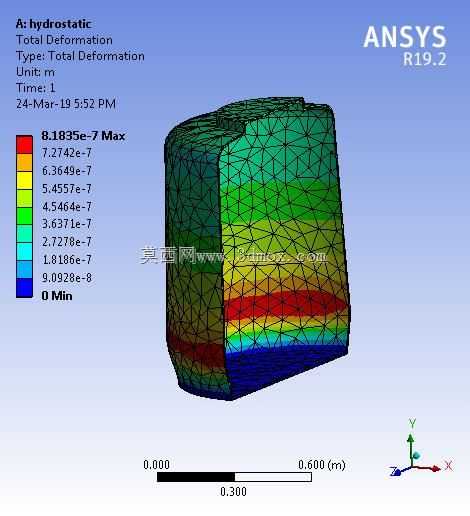

　　所以在建模阶段就需要针对不同曲率的区域做差异化的壁厚分配，比如底部大平面区域适当增加壁厚，顶部开口位置做翻边强化，支撑足与主体衔接位置做圆角过渡减少应力集中。在安装边界层面，这类构件的支撑足底面需要保证足够的平面度，四个支撑足的高度差需要控制在合理范围内，避免实际放置时出现单点悬空导致的附加载荷，使得实际受力状态与仿真边界出现偏差，最终导致实际变形量与仿真结果出现较大出入。另外在仿真求解过程中，网格划分的精度直接影响结果的准确性，针对应力集中的衔接位置、变形量较大的底部区域做了网格局部加密，而顶部变形较小的区域采用相对稀疏的网格，在保证求解精度的同时控制计算规模，从结果来看，整体最大变形量处于材料允许的弹性变形范围内，

　　不会出现塑性变形或者结构破坏，能够满足额定储液高度下的使用要求。这类仿真分析的结果可以直接指导后续的结构优化，比如针对变形较大的底部区域，可以通过增加局部壁厚、增设内部加强筋的方式进一步提升局部刚度，降低最大变形量，而对于变形量较小的区域，可以适当减薄壁厚控制产品的材料成本与整体重量，实现结构性能与成本的平衡。在实际工程应用中，这类静水压仿真分析可以大幅减少物理样机的试制次数，缩短产品的开发周期，在开模之前就完成结构强度的校核，避免开模后发现结构缺陷导致的模具修改成本，对于小型储液类产品的开发有着很高的实用价值，尤其是异形外观的储液产品，因为外形没有统一的设计标准，更需要通过有限元仿真的方式验证结构的可靠性，不能仅凭经验判断壁厚与结构形式是否满足使用要求。
