针肋式散热结构稳态热仿真分析模型

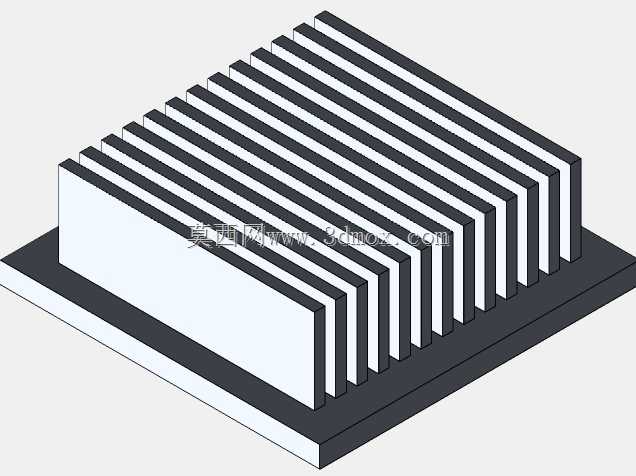

　　在电力电子、新能源逆变、工业伺服驱动这类高功率密度设备的热设计环节，散热结构的换热效率直接决定核心功率器件的工作寿命与运行稳定性，常规的平板式散热结构在自然对流工况下换热面积不足，热流集中区域容易出现局部过热，触发器件过温降额甚至烧毁，针肋式阵列散热结构是当前中小功率密闭设备自然散热场景下应用极广的结构形式，本次的热分析模型完整还原了该类散热结构的实体形态与热传导路径。从结构形态来看，模型底部为平整的安装基板，基板上阵列排布等截面矩形针肋，肋片沿基板长度与宽度方向等间距布置，相邻肋片之间预留均匀的流道间隙，保证自然对流工况下空气可以在肋片间隙内顺畅流通，带走肋片表面传导出的热量。从设计逻辑上，

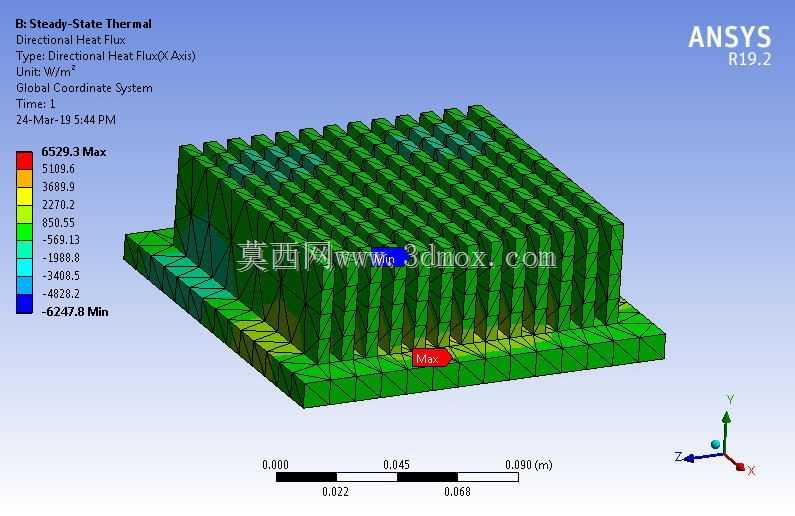

　　该结构首先通过阵列肋片大幅拓展与空气的接触换热面积，相较于同投影面积的平板结构，换热面积可提升4-6倍；其次针肋的排布方向充分考虑自然对流的空气流向，肋片间隙沿竖直方向贯通，空气受热后可沿间隙自然上升形成烟囱效应，无需额外配置风机即可实现持续换热，大幅降低设备运行的噪音与功耗，同时减少运动部件带来的可靠性风险。从安装边界来看，模型底部基板为器件安装面，设计时需保证该平面的平面度控制在合理范围内，安装时通过导热垫或导热硅脂与发热功率器件的表面紧密贴合，减小接触热阻，基板的安装孔位需匹配对应功率器件的安装尺寸，保证装配后无额外应力作用在器件引脚处。从热仿真的结果呈现来看，模型完整展示了稳态工况下的温度场分布，

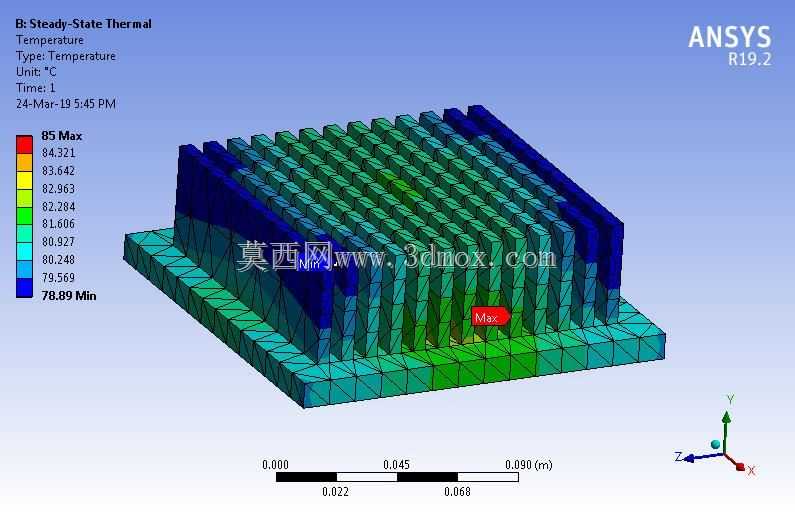

　　最高温度区域出现在基板中心对应发热源的位置，热量沿基板向四周传导，同时沿针肋高度方向逐步传递到肋片顶端，温度沿肋高方向呈现梯度降低的分布规律，肋片根部与基板连接位置温度最高，肋片顶端温度最低，相邻肋片之间的温度场无明显的热干扰叠加，说明肋片间距的设计取值合理，既不会因为间距过小导致空气流通阻力增大、换热效率下降，也不会因为间距过大浪费结构空间、损失有效换热面积。在实际工程应用中，这类针肋散热结构常被用在密闭型工业变频器、户外通讯电源、车载充电机这类无强制风冷的设备上，设计过程中需要根据发热器件的总耗散功率、最高允许工作温度、设备安装的环境温度范围，匹配调整基板厚度、肋片高度、肋片厚度、肋片间距这几个核心参数：

　　基板厚度需保证热量可以在基板平面内快速均匀扩散，避免热量集中在发热源正上方的小区域无法散开；肋片高度需平衡换热效率与结构空间限制，高度过低则换热面积不足，高度过高则肋片顶端的换热效率会明显下降，同时会增大整体结构的重量与占用空间；肋片厚度需兼顾导热能力与加工工艺性，过薄的肋片在压铸或机加工过程中容易出现变形、填充不满的问题，过厚则会减少同等体积下的肋片数量，降低总换热面积；肋片间距需匹配自然对流的边界层厚度，保证空气在间隙内流动时可以充分与肋片表面进行热交换。该热分析模型可直接用于同类型散热结构的方案验证阶段，通过调整材料导热系数、表面发射率、发热功率、环境温度等边界条件，快速迭代不同结构参数下的散热效果，减少物理样机的制作次数，缩短热设计的开发周期，避免后期样机测试阶段出现散热能力不足需要反复修改模具的问题。建模过程中对肋片与基板的连接位置做了共节点处理，保证热传导路径的计算准确性，没有引入额外的接触热阻误差，温度场的云图分布可以直观反映结构的热薄弱点，为后续的结构优化提供明确的方向，比如针对温度最高的中心区域，可以适当加密肋片排布或者增加局部肋高，提升该区域的换热能力，让整个散热结构的温度分布更均匀，充分利用所有肋片的换热能力，避免局部肋片温度过低没有发挥全部换热作用的情况出现。
