子弹穿透靶板显式动力学仿真分析模型

　　在防护结构研发、兵器工程测试、航空航天抗冲击设计领域，高速侵彻过程的力学响应分析是结构性能验证的核心环节，这类涉及大变形、高应变率、材料非线性的瞬态过程，很难通过常规静力学计算获取准确结果，必须依托显式动力学求解逻辑完成仿真计算，还原冲击全过程的力学变化规律。本次构建的仿真模型聚焦子弹垂直侵彻方形靶板的典型工况，完整复现从弹头接触靶面、靶材局部屈服凹陷、材料剪切破坏到最终穿透形成弹孔的全流程变形特征，可直接用于防护结构厚度匹配、材料选型阶段的性能预判，减少实弹打靶的测试成本与周期。模型构建阶段首先完成几何边界的简化处理，靶板采用四边固支的约束形式，匹配实验室靶架夹持的实际安装状态，避免过度约束导致的应力计算失真，

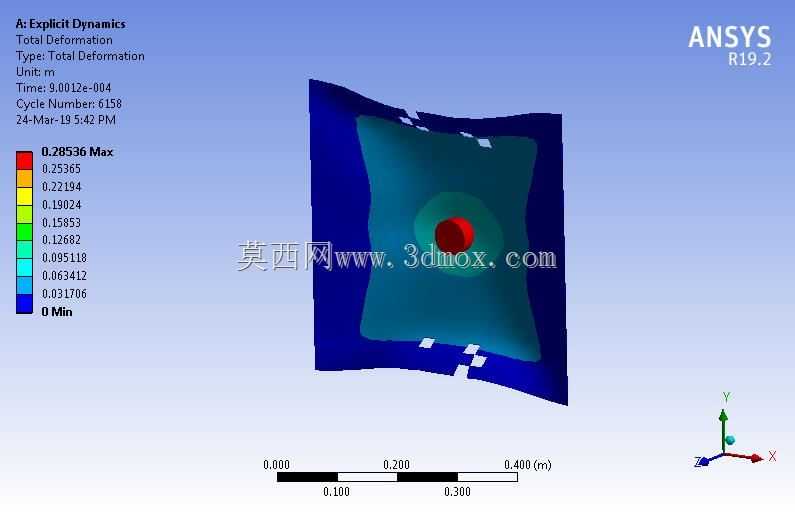

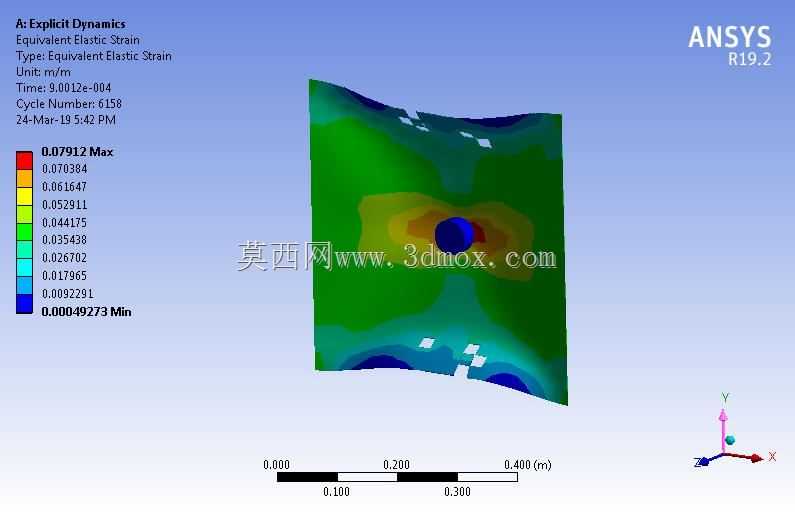

　　子弹采用标准卵形头部结构，初始速度参数匹配常规轻武器弹丸的着速范围，接触设置采用面-面侵蚀接触算法，可自动识别单元失效后的接触状态变化，防止计算过程中出现穿透失真。材料模型的选择是这类仿真的核心要点，靶板材料选用考虑应变率效应的塑性随动硬化模型，匹配金属靶材在高速冲击下的动态力学特性，子弹采用刚体材料模型以缩减计算规模，同时保证弹头形状对侵彻过程的影响精度。从仿真输出的变形云图可以观察到，弹着点区域首先出现局部高应力集中，随着弹头持续侵入，靶板中心区域产生明显的凹陷变形，变形量从中心向四周呈梯度递减，边缘固支区域变形量趋近于零，与实际打靶测试中靶板的鼓包、撕裂变形特征完全吻合。模型的尺寸边界设置充分考虑了应力波传播的影响范围，

　　靶板边长取弹径的二十倍以上，避免应力波在边界反射对中心区域计算结果的干扰，厚度方向划分足够的单元层数保证剪切破坏过程的计算精度，单元尺寸经过网格收敛性验证，在计算效率与结果精度之间取得平衡。这类仿真模型的实际应用场景覆盖多个工程领域，在单兵防护装备研发中，可用于验证防弹插板的抗弹性能，优化陶瓷片与纤维层的叠层结构；在车辆装甲设计中，可模拟不同弹种对车体结构的侵彻深度，匹配不同防护等级的装甲厚度参数；在航空航天领域，可用于评估发动机叶片、机身蒙皮遭受外来物高速撞击时的损伤容限，为结构冗余设计提供数据支撑。模型输出结果包含全时间步的变形分布、等效应力变化、单元失效状态、接触力时程曲线等数据，可直接提取靶板的弹道极限速度、剩余弹速、

　　弹孔直径等关键工程参数，为结构设计迭代提供量化依据。建模过程中对非关键特征做了合理简化，省略了靶架、弹壳等对侵彻过程无直接影响的结构，将计算资源集中在弹靶接触的核心区域，同时保留了完整的载荷、约束、材料参数设置逻辑，工程人员可根据实际需求替换靶板材料参数、调整弹丸初始速度、改变靶板边界条件，快速适配不同工况下的抗冲击仿真需求，无需从零开始搭建模型框架，大幅缩短前处理周期。需要注意的是，这类显式动力学仿真的结果精度高度依赖材料动态力学参数的准确性，实际应用中需结合材料的霍普金森杆测试数据校准材料模型参数，才能保证仿真结果与实际测试结果的一致性，模型中预留了材料参数的修改接口，可直接导入不同材料的动态力学性能数据完成适配。
