圆管内流体层流运动仿真三维结构

　　在流体输送相关的工程场景中，圆管内的层流状态是低雷诺数输送工况下最常见的流动形态，常见于精细化工原料输送、医用流体管路、小口径润滑系统、实验室精密流体控制回路这类对流动稳定性要求较高的场景，这类场景下流体的流速分布、沿程阻力特性直接决定了管路系统的输送效率、压力损失计算精度以及末端出口的流量稳定性，因此在管路系统设计阶段，对层流状态的流场特性做具象化的三维呈现，能帮设计人员快速校验流道设计的合理性，规避局部涡流、流速突变带来的输送精度问题。

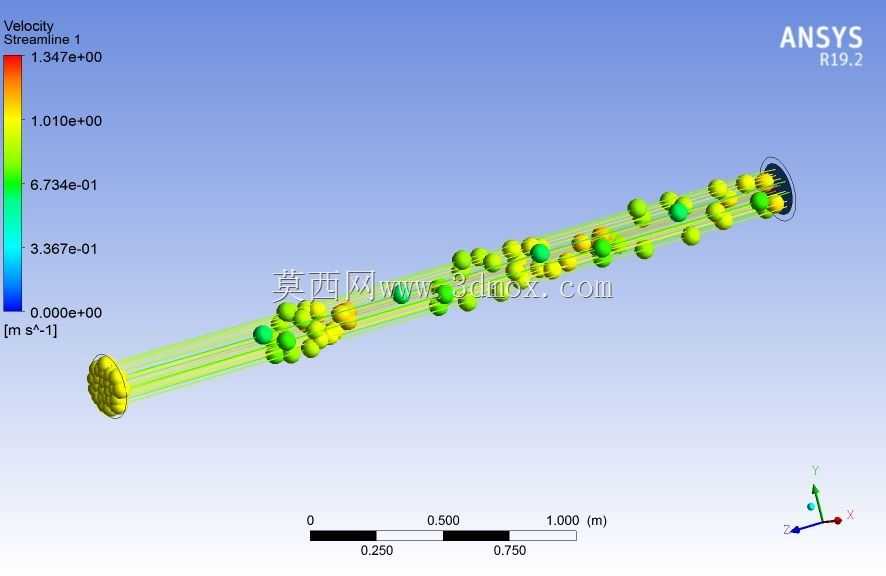

　　这个仿真结构还原了等径直圆管内的充分发展层流形态，从呈现的流场特征来看，建模时充分考虑了层流的核心流动特性：圆管横截面上的流速呈抛物线分布，管中心位置流速达到峰值，贴近管壁的位置流速趋近于零，图中用不同颜色的流线与流速标识点对应不同的流速区间，红色区域对应管中心最高流速段，绿色区域对应近壁面的低流速段，和经典的牛顿流体圆管层流流速分布理论完全吻合。设计思路上没有做多余的流道异形改动，采用标准等径直圆管作为流动域，是因为绝大多数工业层流输送场景都采用等径直管作为基础流道，先把基础直管的层流特征做精准还原，后续做变径、弯管、接头处的流场分析时才有可靠的基准参照。

　　从尺寸边界来看，图中标注的长度标尺覆盖了0到1米的区间，整个流道的有效仿真段长度接近1米，这个长度设置是经过工程考量的：圆管层流的入口段长度通常为管径的50到100倍，1米长度的仿真段配合对应管径，能够保证流体在流道后段达到充分发展的层流状态，避免入口段的流速不稳定区域干扰对充分发展段流场特性的观测。流道两端的边界设置也贴合实际工况，入口端采用均匀来流的边界条件，出口端采用自由出流边界，管壁设置为无滑移壁面，和实际工程中金属或塑料光滑圆管的壁面流动特性一致。

　　在实际工程应用中，这类层流仿真结构可以直接用于管路系统的阻力校核，比如在小流量润滑油管路设计中，通过对应流速下的层流阻力计算，可以精准确定供油压力的匹配值，避免压力过大造成管路密封件损坏，或是压力不足导致末端润滑点供油不充分；在医用输液管路设计中，层流状态下的流动无横向脉动，不会造成药液组分的局部混合不均，能保证药液输出浓度的稳定性，通过这个仿真结构可以快速调整管路内径、长度参数，匹配临床需要的输液流速范围；在精细化工的小剂量试剂输送场景中，层流状态下的沿程阻力和流速呈线性关系，通过这个模型的流场数据，可以精准校准计量泵的输出参数，保证试剂配比的精度。

　　建模过程中对流线的排布做了对应工程观测习惯的处理，沿管中心到管壁的径向方向均匀布置流线追踪点，每个追踪点的颜色对应该点的实时流速，能让设计人员直观看到不同径向位置的流速差异，不需要再单独提取横截面的流速曲线做二次分析。图中附带的三维坐标系也符合工程建模的通用规范，Z轴沿管长方向布置，X、Y轴对应圆管的横截面径向方向，方便设计人员直接提取任意位置的三维坐标数据，和整体管路系统的三维装配模型做坐标匹配，不需要额外做坐标转换。

　　很多刚接触流体仿真的设计人员容易忽略层流入口段的影响，直接把短管段的流场数据套用到长管路的阻力计算中，造成压力损失计算值和实际运行值偏差较大，这个仿真结构特意保留了从入口到充分发展段的完整流动过程，能直观看到入口段流速从均匀分布逐步发展为抛物线分布的整个过程，提醒设计人员在做管路系统计算时，要区分入口段和充分发展段的阻力特性，尤其是在短管路、精密流控的场景中，入口段的阻力占比不能忽略。另外，模型中呈现的层流状态没有出现横向的流线混杂，也对应了层流的核心特征——流体分层流动、层与层之间无质量交换，这也是很多对剪切敏感的流体（比如高分子溶液、生物制剂）输送时优先选择层流工况的原因，避免层间混杂造成的流体剪切变性，保证输送物料的特性稳定。
