多翼前倾式离心风轮结构设计

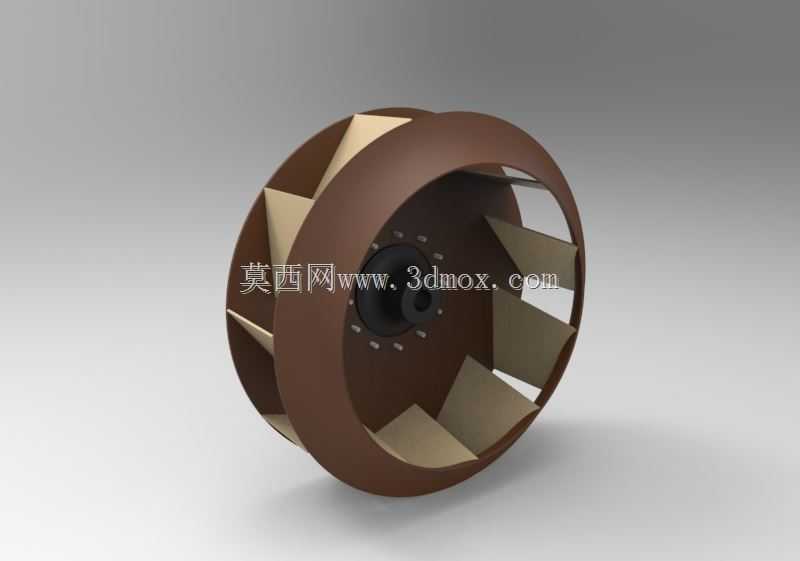

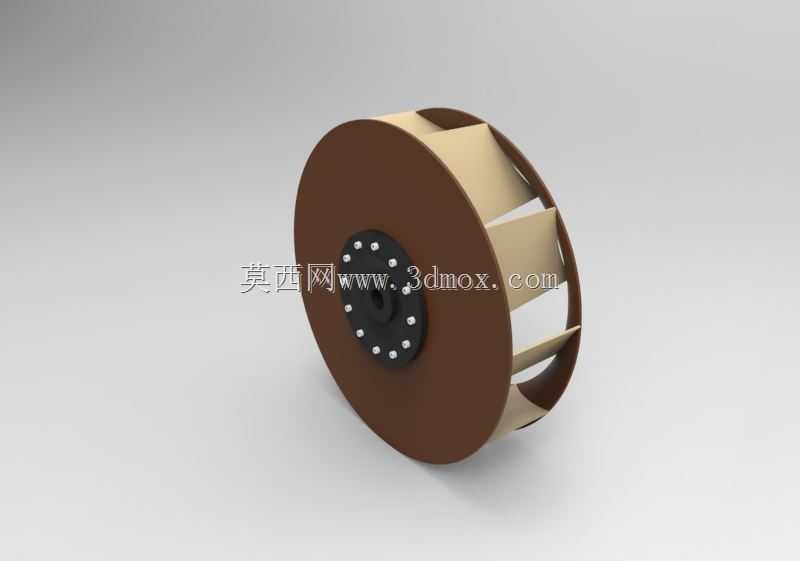

　　该风轮为前倾多翼式离心叶轮，主要配套小型家用吹风机、商用风幕机、小型通风散热设备使用，在民用小家电、工业机柜散热、工位局部送风场景中应用广泛，是离心式送风设备的核心做功部件，直接决定设备的送风压力、风量输出与运行噪音水平。设计阶段首先匹配目标设备的风道参数，确定叶轮外径、轮盘内径、叶片宽度的核心尺寸边界，轮盘中心预留标准电机轴安装位，周边均匀布置安装孔位，可直接适配常规单相串励电机的输出轴安装，安装时需保证叶轮端面与电机轴的垂直度公差控制在0.1mm以内，避免高速运转时出现偏摆震动。叶片采用前倾式圆弧翼型设计，单叶片的曲率经过反复迭代，相邻叶片间的流道宽度均匀过渡，进风侧做圆弧导角处理，减少气流进入叶道时的涡流损失，

　　出风侧的叶片角度匹配蜗壳的扩压角度，可将叶轮旋转获得的动压高效转化为静压输出，同等转速下相比径向直叶片结构，送风压力提升15%以上，气动噪音降低3-5分贝。轮盖与轮盘采用等强度圆弧过渡结构，轮盘靠近安装位的区域做加厚处理，抵消高速旋转时的离心应力集中，叶片与轮盘、轮盖的连接位置采用圆角过渡，既减少焊接/注塑成型时的应力缺陷，也能降低气流在连接位置的摩擦阻力。整体叶轮做动平衡校正，平衡等级达到G6.3标准，适配最高12000rpm的工作转速，运转时的剩余不平衡量控制在允许范围内，避免长期运行出现轴承磨损、整机震动的问题。设计过程中充分考虑成型工艺性，若采用塑料注塑成型，叶片拔模角度控制在1°-1.5°，轮盘与轮盖的壁厚均匀控制在2.

　　5mm，避免成型时出现缩痕、缺胶缺陷；若采用金属钣金冲压成型，叶片下料后采用一次冲压成型保证曲率一致性，与轮盘、轮盖的连接采用点焊固定，焊后打磨焊渣保证流道光滑。实际应用中，该叶轮可根据配套设备的风量需求调整叶片数量与宽度，适配不同功率等级的驱动电机，安装时需保证叶轮与进风圈的单边间隙控制在3-5mm，间隙过大会出现回流损失降低送风效率，间隙过小则容易出现运转擦碰的故障。
