钢结构节点螺栓连接应力仿真分析模型

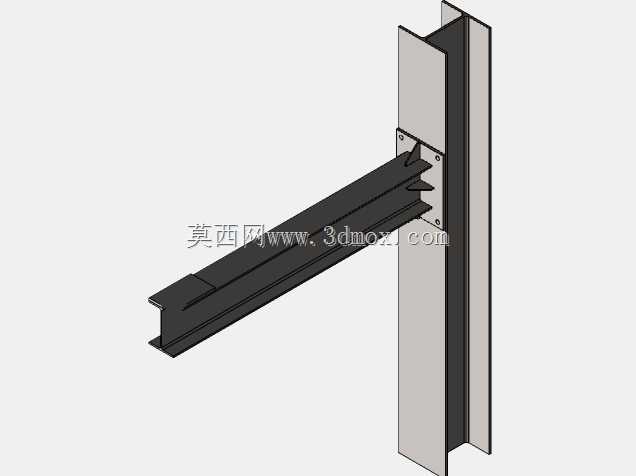

　　在工业钢结构搭建、重型设备机架装配、厂房承重构件连接等场景中，螺栓作为最常用的可拆卸紧固连接件，其受力状态直接决定整套结构的运行可靠性与服役寿命，很多现场出现的连接松动、构件变形甚至断裂故障，追根溯源都是前期设计阶段未准确核算螺栓节点的实际应力分布，仅凭经验选型导致的。这套仿真分析模型聚焦斜向支撑构件与竖向立柱的螺栓连接节点，还原了实际工程中最常见的角接紧固工况，没有做过度的理想化简化，建模阶段保留了螺栓头与构件接触面的压合边界、螺杆穿过连接板的间隙配合特征，甚至考虑了连接板与立柱贴合面的接触摩擦属性，和现场实际安装的状态高度吻合。做这类节点分析的时候，很多新手容易犯的错误是直接给螺栓施加固定约束，忽略构件传力路径的影响，

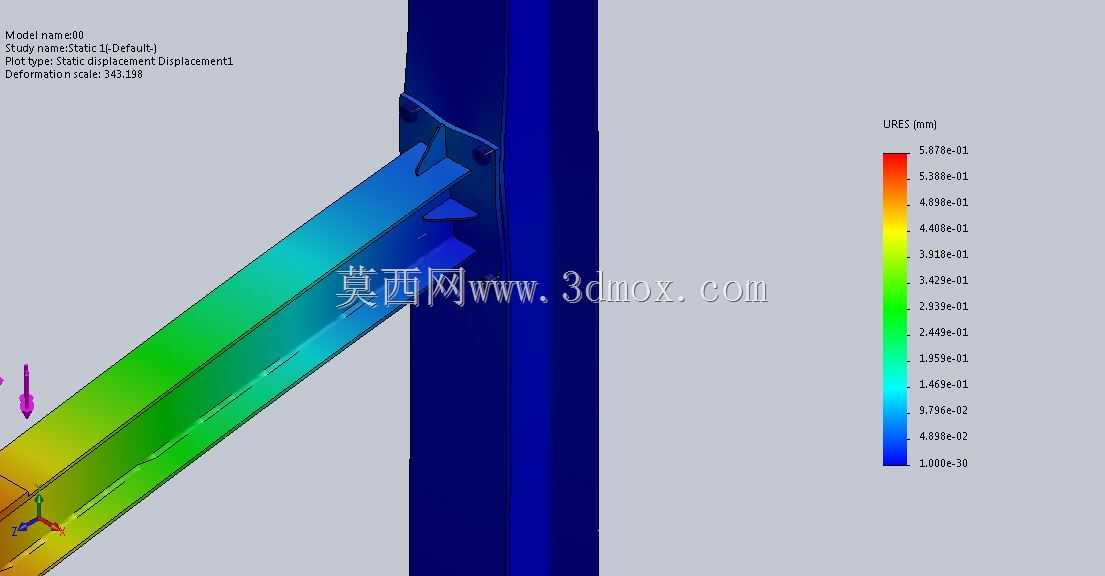

　　这套模型里的载荷施加完全贴合实际受力逻辑：斜向支撑承受的竖向与水平复合载荷会完整传递到连接节点，再通过连接板、螺栓接触面分散到竖向立柱上，能真实还原螺杆受剪、孔壁承压、连接板受弯的复合受力状态，不会出现仿真结果和实际受力偏差过大的问题。从安装边界来看，模型里的螺栓孔位间距、边距设置都符合钢结构设计的通用规范要求，螺杆伸出螺母的长度控制在2-3倍螺距的合理区间，既不会因为预留长度不足导致螺纹啮合不够，也不会因为伸出过长造成安装空间浪费，连接板的厚度、折弯角度也和常用的型材支撑规格匹配，设计人员可以直接参考这套参数调整对应项目的节点尺寸，不用再反复核算孔位的安全边距。从仿真输出的结果来看，云图清晰展示了整个节点的位移变形梯度，

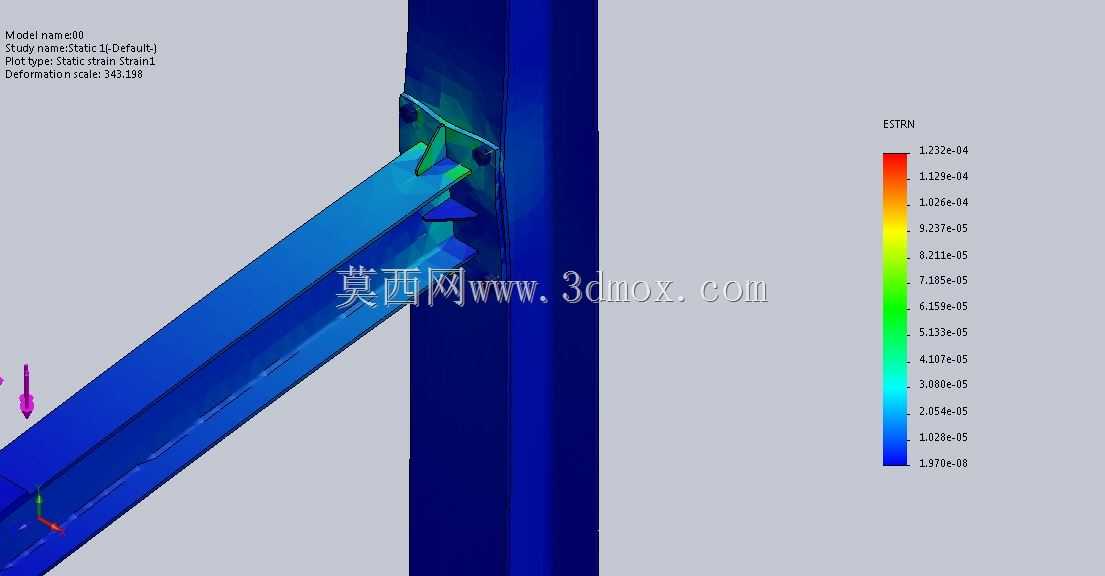

　　应力集中的位置主要出现在螺杆与孔壁的接触区域、连接板靠近螺栓的折弯根部，这和实际工程中出现疲劳裂纹的高发位置完全一致，设计人员可以根据云图的应力数值，判断当前选型的螺栓强度等级是否满足载荷要求，是否需要加大螺栓直径、增加螺栓数量或者加厚连接板厚度，避免出现局部应力超过材料屈服强度的情况。不同于单纯的螺栓零件建模，这套模型完整搭建了整个连接副的受力环境，不管是做设备机架的结构校核，还是做钢结构施工前的节点验证，都可以直接复用这套建模逻辑，调整对应构件的截面尺寸、材料参数、载荷大小就能快速得到对应工况的分析结果，能大幅减少前期设计阶段的验算工作量，也能避免因为经验选型带来的结构安全隐患。很多现场安装时容易忽略的预紧力影响，在这套模型里也预留了参数调整入口，可以根据不同的扭矩要求设置对应的螺栓预紧力数值，核算预紧状态下整个节点的应力变化，防止出现预紧力过大导致的螺杆屈服，或者预紧力不足导致的连接松动问题。
