带Y轴旋转功能的SPINNER车铣复合加工中心

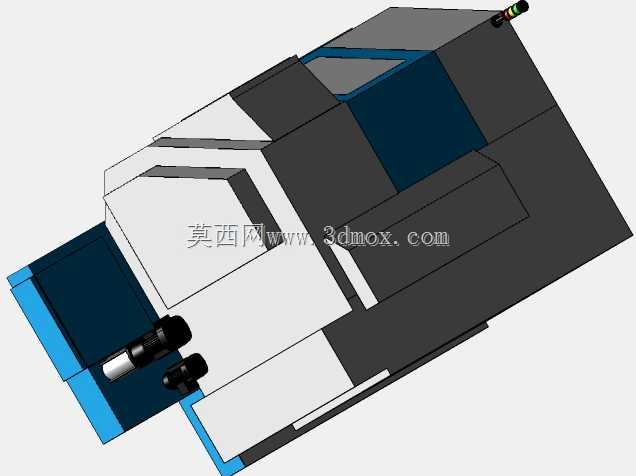

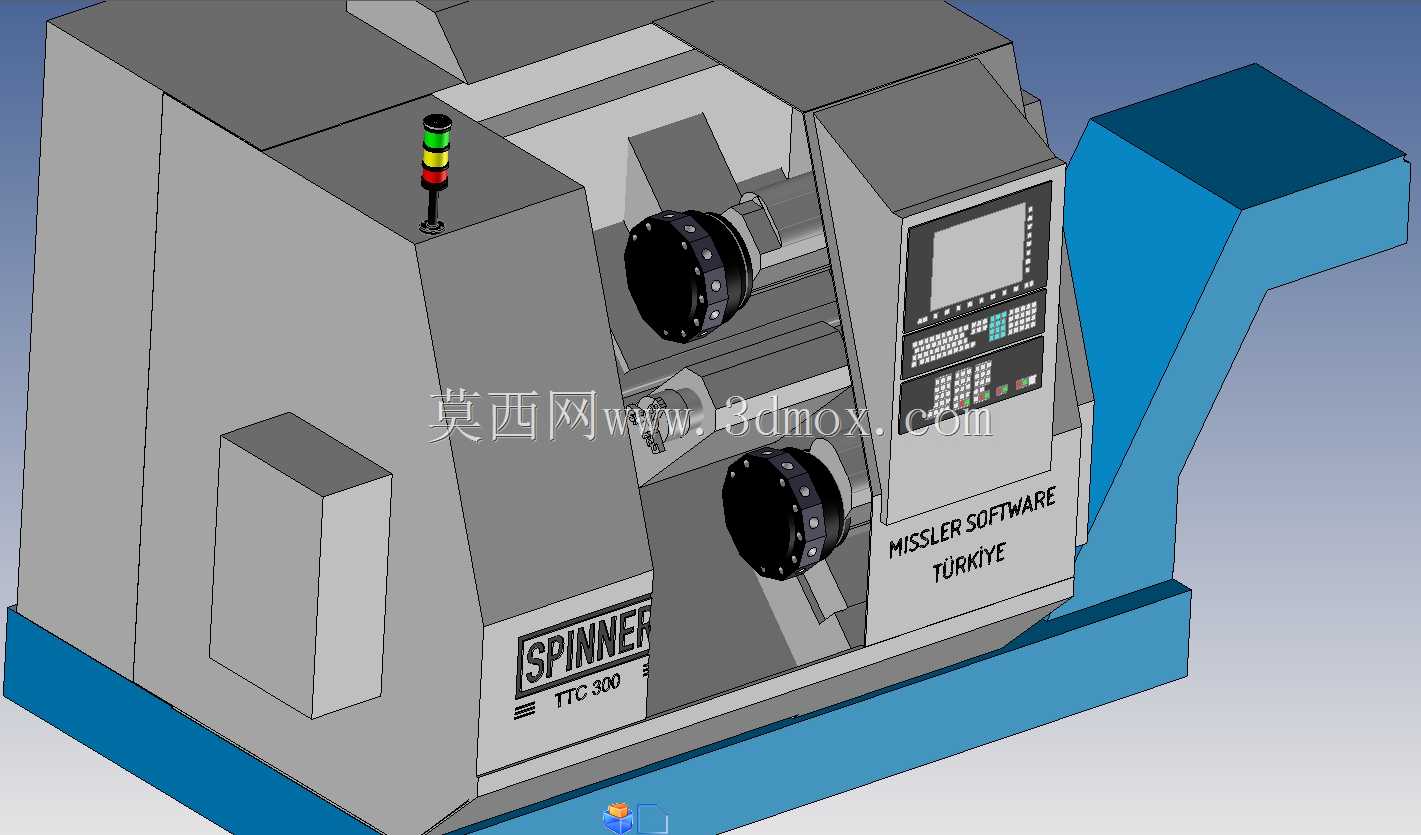

　　在精密机械加工车间的产线布局中，这类带Y轴旋转功能的车铣复合设备，往往承担着异形回转类零件的多工序集中加工任务，区别于普通数控车床仅能完成X、Z轴联动的车削作业，该设备通过增设Y轴进给与主轴旋转联动结构，可在一次装夹定位后完成零件外圆车削、端面铣削、偏心孔钻削、侧铣开槽等多类加工内容，能有效减少零件在不同设备间转序的装夹误差，尤其适配液压阀芯、汽车传动接头、医疗器械精密构件这类对形位公差要求严苛的零件批量加工场景。从设备整体结构设计来看，其采用整体式斜床身铸造底座，床身内部布置有交叉加强筋结构，可在大切削量进给时抑制床身振动，保障加工面的粗糙度达标；左侧的主轴单元采用高刚性轴承组配对安装，主轴端部配置标准卡盘安装接口，

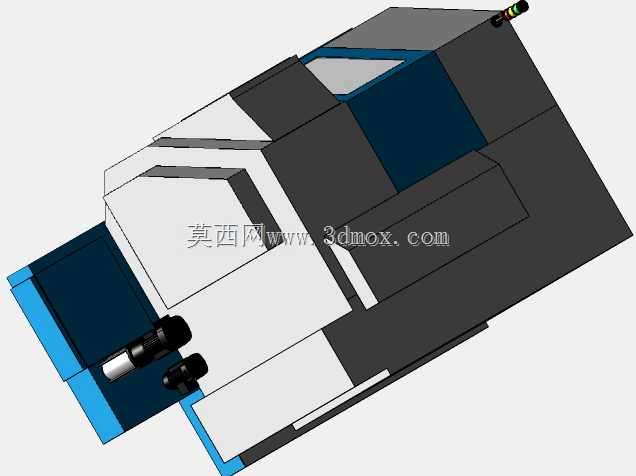

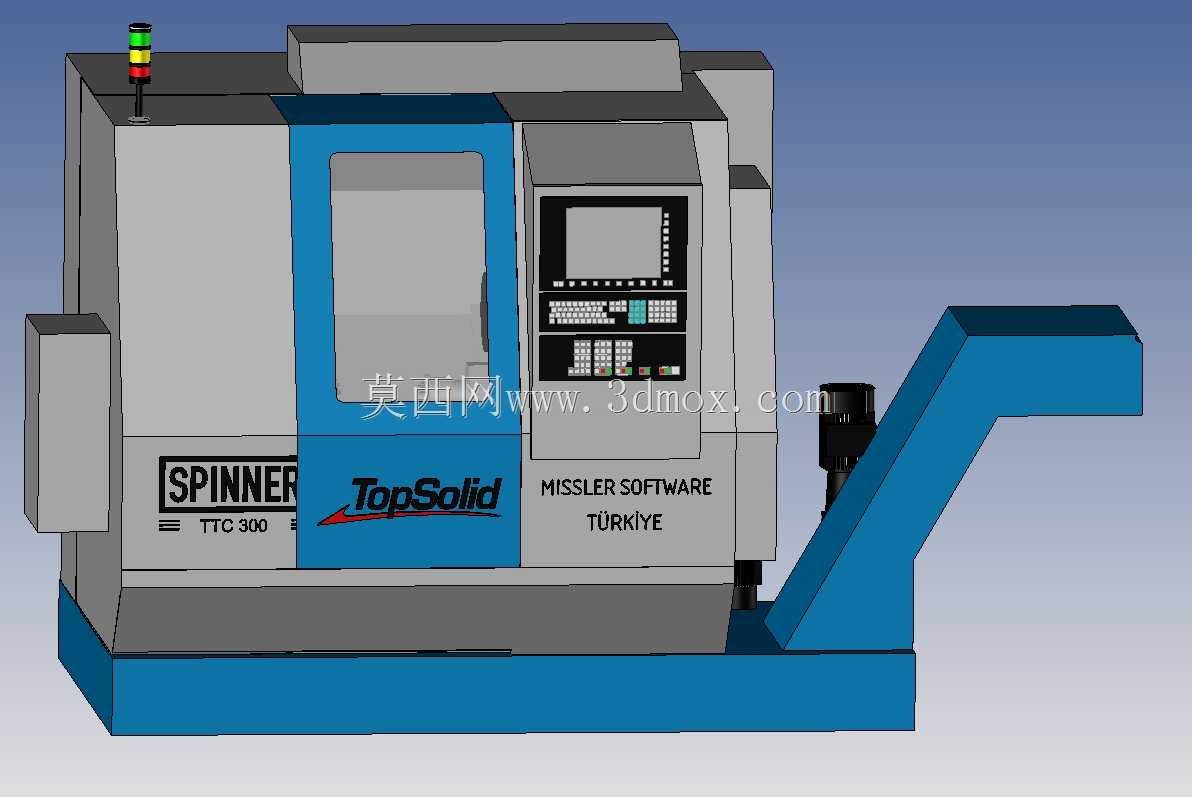

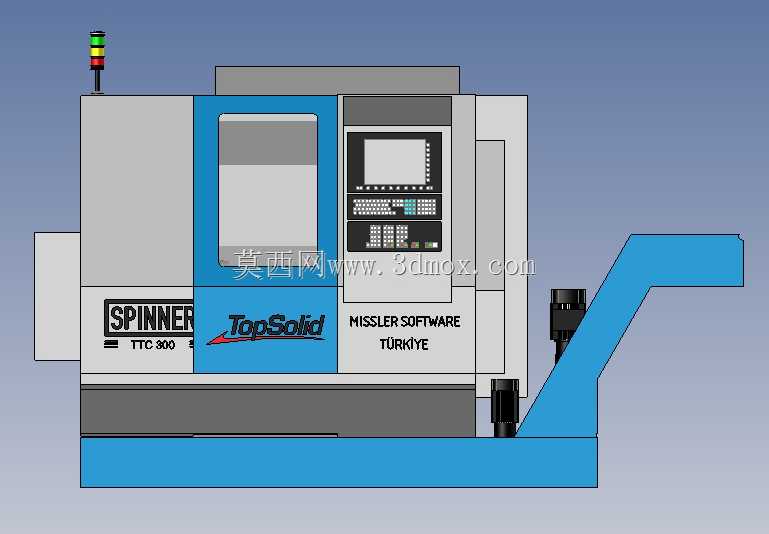

　　可适配液压卡盘、弹性筒夹等不同装夹工装，满足不同直径范围棒料、盘类零件的装夹需求。设备正面的操作面板采用倾斜式人机工程布局，面板高度与操作站立时的视线齐平，按键区域按功能分区排布，常用的进给倍率、主轴转速调节旋钮布置在右手易触及的区域，降低操作人员长时间作业的疲劳感；操作面板旁设置有密封防护门，防护门采用钢化玻璃与钢板拼接结构，既可以观察内部加工状态，也能阻挡切削液与切屑飞溅，防护门的滑动导轨采用带自润滑功能的线性导轨，开关门阻力小且长期使用不易出现卡滞。设备右侧配置的排屑机采用倾斜式链板结构，可将加工产生的钢屑、铝屑自动输送至集屑车内部，排屑机的安装位置与床身排屑口精准对接，避免切屑在床身内部堆积造成的散热不畅问题；

　　顶部的三色警示灯可实时反馈设备运行状态，绿灯对应正常加工、黄灯对应待机待料、红灯对应故障报警，方便车间管理人员快速掌握设备运行情况。从安装边界尺寸来看，该设备整体占地长度包含排屑机伸出段约3.2米，宽度约2.1米，设备顶部最高点距地面约2.6米，车间布置时需要在设备后侧预留至少0.8米的检修通道，用于电气柜维护、丝杠导轨润滑保养等作业；设备的地基需要做硬化处理，按照安装地脚的位置预留预埋孔，通过调整垫铁调平设备水平，水平精度需要控制在0.02mm/1000mm以内，避免长期运行出现床身变形影响加工精度。在功能设计细节上，Y轴的进给结构采用重载线性导轨支撑，搭配大导程滚珠丝杠传动，Y轴行程可覆盖零件侧面加工的全范围需求，

　　配合主轴的C轴分度功能，可实现圆周方向的任意角度定位加工，完成平面铣削、键槽加工、径向孔钻削等原本需要在加工中心上完成的工序；设备的切削液系统采用大流量多级过滤结构，切削液经纸带过滤、磁性分离后输送至切削区域，可有效带走切削热量并冲除切屑，延长刀具使用寿命。电气柜采用全密封结构，柜内配置热交换器进行温度控制，避免车间内的油雾、粉尘进入电气柜造成元器件接触不良，电气柜内的布线按强电、弱电分离排布，减少信号干扰，保障设备运行稳定性。刀塔部分采用伺服动力刀塔，可配置动力刀座与固定刀座，动力刀座可驱动刀具旋转完成铣削、钻削作业，刀塔的换刀动作通过伺服电机驱动，换刀时间短，可减少加工过程中的非切削时间，提升加工效率。
