炭化加工用对开式成型模腔结构

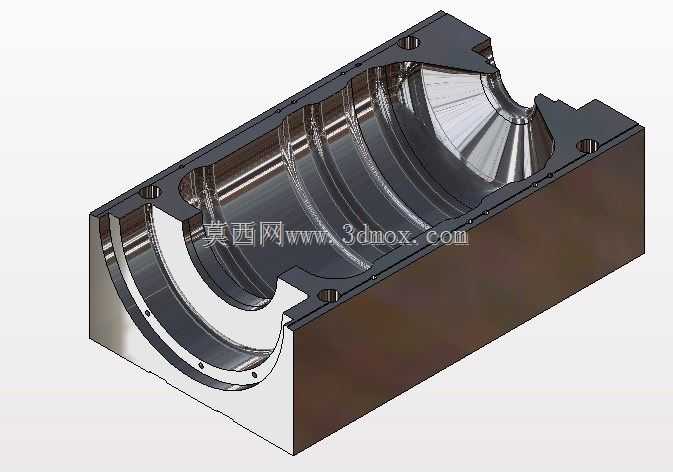

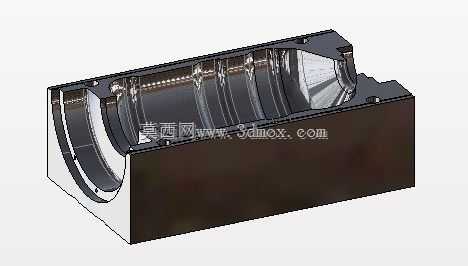

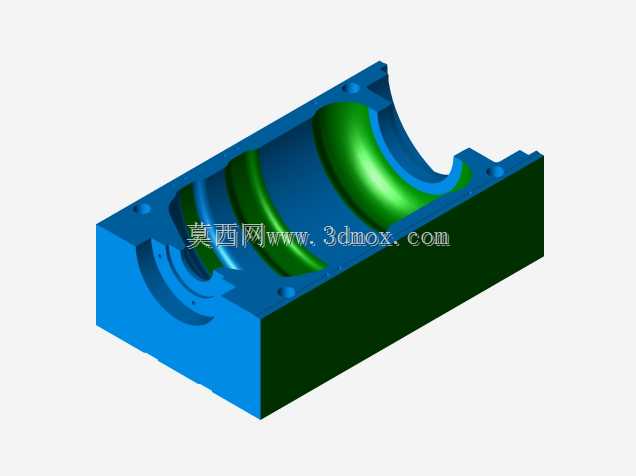

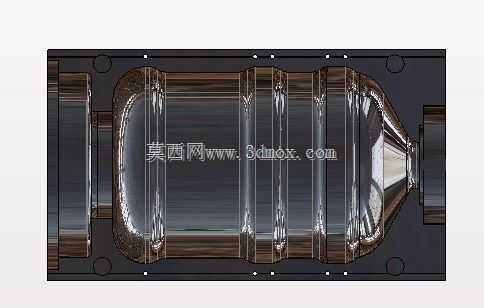

　　在炭素材料、特种陶瓷以及复合材料的高温炭化处理工序中，这类对开式模腔是直接决定坯料成型精度与炭化后成品轮廓度的核心工装部件，和普通冷压成型模不同，它需要同时兼顾装料便利性、高温工况下的结构刚性，以及坯料受热收缩过程中的均匀退让空间，很多现场调试阶段出现的坯料开裂、轮廓尺寸超差、局部密度不均问题，追根溯源都和模腔的内壁曲面设计、合模定位结构的细节处理直接相关。从结构上看，该模体采用整体方块式基体加工成型，沿轴向做对半分型设计，分型面设置在模腔水平中心位置，合模后依靠基体四角的定位销孔完成精准对位，避免合模错位导致的坯料分型面飞边过厚、轮廓错边问题；模腔内壁并非等径直筒结构，而是根据炭化过程中坯料的轴向收缩率做了分段变径设计，

　　靠近进料端的腔段带有1:12的锥度导向段，既方便装料时坯料的顺利放入，也能在炭化升温过程中给坯料的轴向膨胀预留缓冲空间，避免坯料受热膨胀后挤裂模体；腔体内壁的多道环形凹槽并非工艺退刀槽，而是用来填充高温柔性密封填料，在炭化过程中阻隔外部空气进入模腔内部，防止坯料在高温下出现氧化烧损，同时也能避免炭化过程中产生的挥发性气体从分型面无序溢出，影响车间作业环境。模体的外部安装边界做了统一的平面度处理，底面和两侧定位面的粗糙度控制在Ra1.6以内，可直接安装在炭化炉的配套工装托架上，不需要额外做适配加工；基体上分布的多个沉头安装孔，位置度公差控制在0.02mm以内，和托架上的定位销配合后，可保证多副模具同炉摆放时的位置一致性，

　　避免升温过程中模具移位导致的加热不均。设计这类模腔结构时，不能直接照搬成品工件的轮廓尺寸做等距偏移，需要提前根据所加工材料的炭化收缩率、升温曲线、保温时长做尺寸补偿，比如针对炭纤维增强复合材料的炭化工序，轴向收缩率通常在8%-12%区间，径向收缩率在5%-7%区间，模腔的各段尺寸需要对应放大补偿量，同时还要考虑模体本身在高温下的热膨胀量，避免常温下加工的模腔在工作温度下出现尺寸偏差，导致成品尺寸超差。另外，模腔的内壁曲面过渡位置全部做了R3以上的圆角处理，没有尖锐棱角，一方面是避免高温下应力集中导致模体开裂，另一方面也能防止坯料收缩过程中被棱角刮擦，造成表面缺损；分型面的贴合精度要求达到0.01mm以内，合模后用0.

　　02mm的塞尺检查无法插入，避免炭化过程中粉料从分型面溢出，造成坯料局部缺料。在实际生产场景中，这类模具通常和推料机构、冷却出料工位配套使用，模体的外部方块结构可直接适配现有生产线的夹具定位尺寸，不需要对原有生产线做大规模改造，换模时只需松开四角的紧固螺栓，将对半的模体分开即可完成脱模，相比整体式模腔，脱模效率能提升60%以上，也能减少脱模过程中对未完全冷却坯料的磕碰损伤。很多设计人员在初次做这类模腔设计时，容易忽略模体壁厚的均匀性，往往为了追求模腔的容积最大化，把局部位置的壁厚做的过薄，导致高温加热过程中模体变形量过大，反复使用几次后就出现合模不严、模腔椭圆度超差的问题，该结构在设计时将最小壁厚控制在模腔最大直径的1.2倍以上，保证模体在反复升降温的过程中变形量控制在允许范围内，大幅提升模具的使用寿命。同时，模体端部的喇叭口结构除了导向作用外，还能在出料时和顶出机构的导向套配合，保证顶出力沿模腔轴向传递，避免顶出过程中坯料受力不均出现断裂，这一点在加工长度较长的棒状、筒状炭化制品时尤为重要，很多现场出现的坯料顶裂问题，都是因为顶出过程中导向不足，顶出力出现偏载导致的。
