三角形黄铜连接板简易冲孔压坯工装

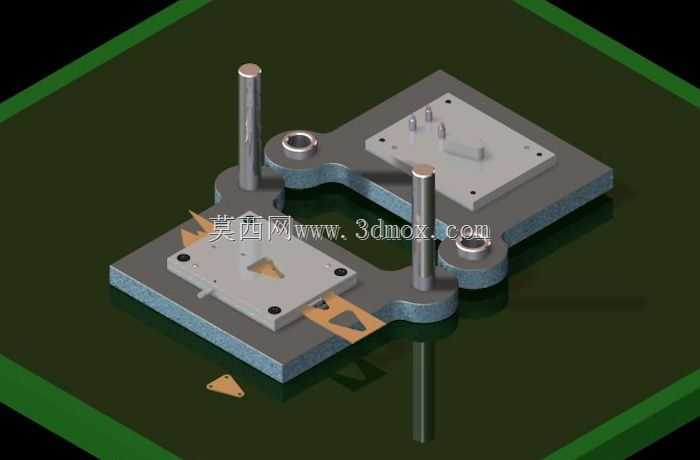

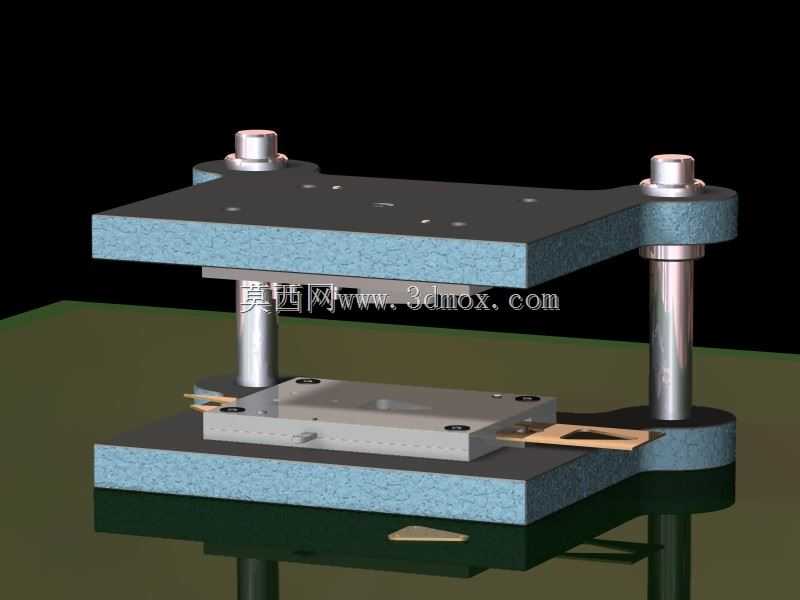

　　在小型五金冲压加工场景中，针对薄黄铜材质三角连接片的小批量试制、打样生产环节，这类简易冲孔压坯工具的实用性远高于大型成套冲压模具，尤其适配电子接插件、小型五金连接件的零散订单生产需求，不需要配套大吨位冲床，普通台式小压力设备即可完成装夹使用。整套工装采用上下模分体式布局，下模座设置两组定位导柱，导柱与上模座的导套采用间隙配合，配合公差控制在H7/h6区间，保证合模过程中上下模的对位精度，避免冲切过程中出现偏载啃模的问题，导柱端部做圆弧倒角处理，合模初始阶段可自动导正上模位置，降低人工对位的操作难度。下模座上固定有两块成型凹模，凹模型面完全匹配三角形黄铜连接板的外轮廓与冲孔位置，刃口处做0.2mm的圆角过渡，

　　避免冲切过程中黄铜板材出现撕裂、毛边过大的问题，凹模通过内六角沉头螺钉固定在下模座上，磨损后可单独拆卸更换，不需要整体报废模座，降低工装维护成本。上模座对应凹模位置设置凸模安装位，凸模的冲切刃口与凹模单边间隙取黄铜板厚的5%，适配0.5-1mm厚度的黄铜板材冲切需求，合模过程中凸模先完成板材的冲孔工序，随后完成外轮廓的压坯裁切，两步工序在一次合模行程中完成，不需要二次定位，单工序加工节拍可控制在5秒以内，相比传统逐孔冲切、外形裁切的分步加工方式，加工效率提升60%以上。工装的进料端设置有简易定位挡块，挡块位置可根据板材条料的宽度进行微调，操作人员只需要将黄铜条料推至挡块位置即可完成定位，不需要额外的划线工序，

　　对操作人员的技能要求较低，普通车间普工经过10分钟培训即可独立操作。整套工装的安装边界控制在300mm*250mm的平面范围内，下模座底部做10mm厚度的调质钢板底座，可直接通过压板固定在普通台式冲床或者小型手动压力机的工作台上，不需要制作专用的安装底座，适配多数小型加工车间的现有设备条件，不需要额外采购专用配套设备。在实际使用过程中，这类简易工装的冲切寿命可达到5万冲次以上，针对小批量订单的生产需求完全可以满足，相比制作正规级进模动辄数万元的成本，这类简易工装的制作成本仅为正规模具的15%左右，打样周期可压缩到3天以内，非常适合新品研发阶段的样件制作、小批量订单的快速交付场景。工装的导柱位置设置在模座的两侧，

　　不会遮挡进料与出料的操作空间，冲切完成后的成品可通过模座中间的镂空位置直接滑落至下方的收料盒中，不需要人工手动取件，进一步提升操作的安全性，避免操作人员手部伸入合模区域出现安全隐患。模座的非工作表面做发黑防锈处理，工作刃口部位做淬火处理，硬度达到HRC55-58，保证刃口的耐磨性，长期使用后只需要对刃口进行简单的油石研磨即可恢复冲切精度，维护操作十分简便。针对三角连接板上的两个安装孔，凸模上设置有对应的冲孔冲针，冲针与凸模本体采用过盈配合装配，冲针磨损后可单独敲出更换，不需要更换整个凸模，进一步降低易损件的更换成本。整套工装没有复杂的卸料弹簧、顶出机构，依靠合模后的间隙自然卸料，结构十分简单，故障率极低，日常使用只需要定期在导柱位置涂抹少量润滑脂即可完成保养，不需要复杂的维护流程，非常适合小型五金加工车间的日常生产使用。
