带六轴机器人的移动式板级全装配工作站

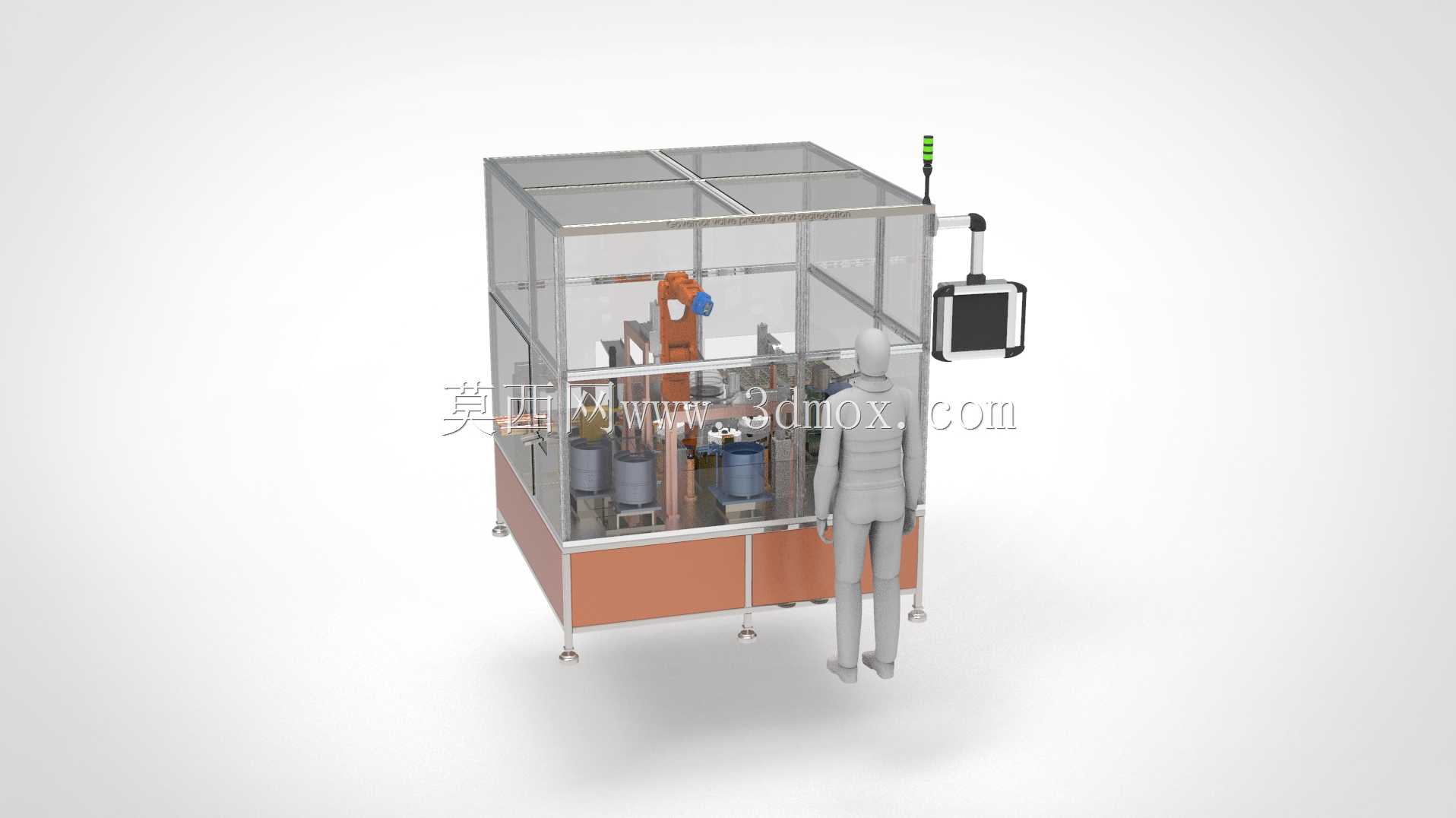

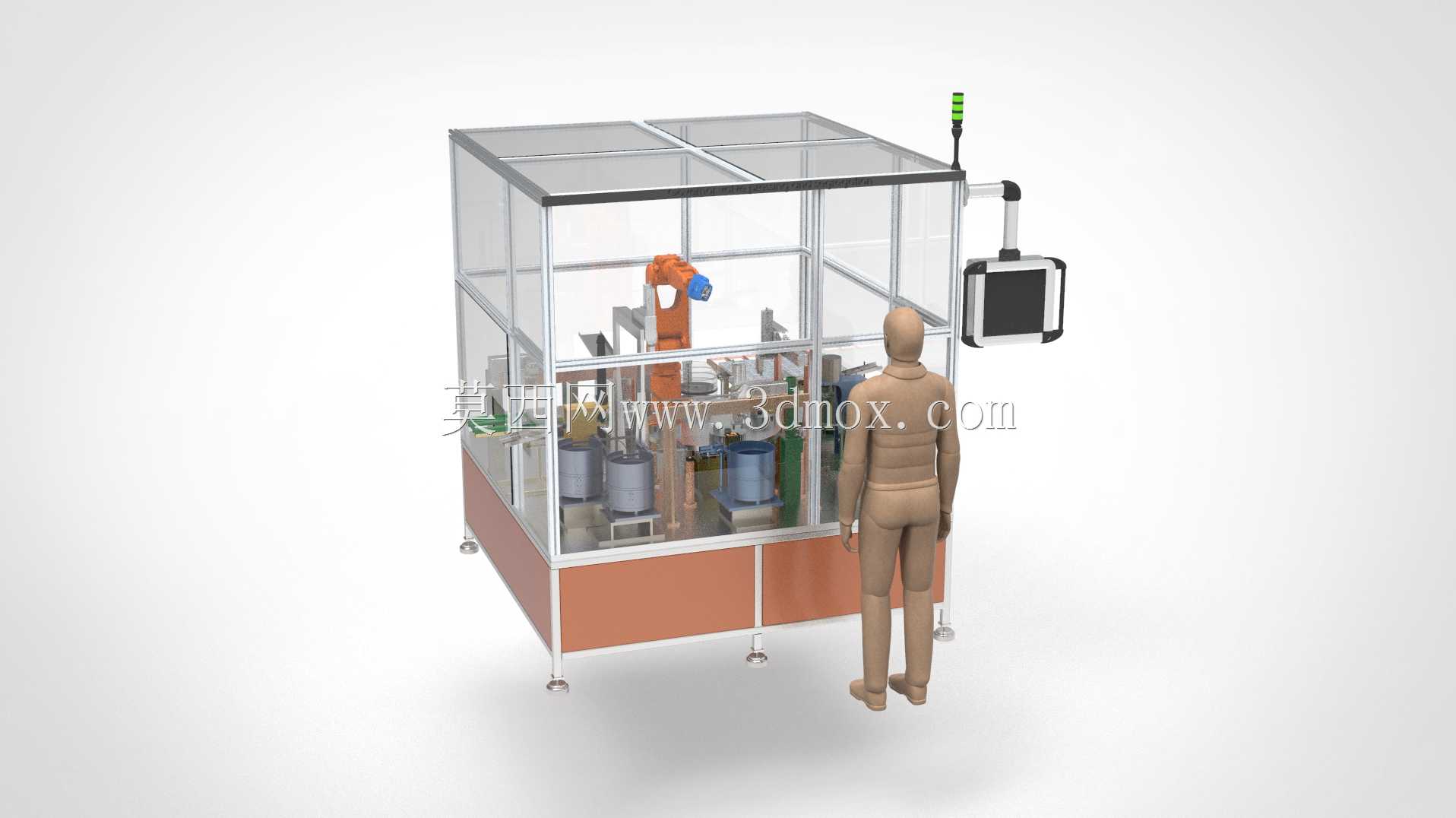

　　这套移动式板级全装配设备，主要面向3C电子、小型家电控制器、汽车电子板卡类产品的批量装配工序，适配车间内多产线快速换产的柔性生产需求，可直接对接前端SMT产线出料端，也可作为独立装配单元完成板类零件的全工序组装作业。设备整体采用铝型材框架搭配透明亚克力防护 enclosure，底部配置可调脚轮与支撑脚，整体占地边界控制在长1800mm、宽1500mm、高2100mm范围内，无需预埋地基，车间内通过叉车即可完成转场移位，移位后通过底部支撑脚调平即可快速投产，适配中小批量多品种的离散制造场景。设备核心作业单元包含旋转凸轮筒式分度器、六轴工业机器人、伺服压力机、自动拧紧模组四个核心模块，分度器采用4工位转盘设计，

　　每个工位配置定制化板件定位载具，载具采用快换结构设计，换型时仅需更换载具板并调用对应程序即可完成产品切换，单款产品换型时间可控制在15分钟以内。六轴机器人安装在设备内部中心偏左位置，作业半径覆盖转盘所有工位以及上下料位置，主要完成板件上料、小型零件拾取放置、工序间转运的动作，机器人末端配置快换接头，可根据装配需求更换夹爪、吸嘴等不同执行器，适配不同尺寸、材质的零件拾取需求。伺服压力机配置在转盘第二工位，主要完成板件上接插件、塑料卡扣等需要压装的零件装配作业，压装过程可实时采集压力与位移数据，压装精度控制在±0.02mm，压装力范围0-5kN，可根据不同零件的压装工艺参数设置压装力、压装深度、保压时间，

　　有效避免压伤零件或者压装不到位的问题。自动拧紧模组配置在转盘第三工位，采用多轴并排设计，可同时完成最多4颗螺钉的同步拧紧作业，拧紧轴带扭矩反馈功能，拧紧扭矩精度控制在±3%以内，可实时监测每颗螺钉的拧紧扭矩与转角，出现滑牙、浮锁、漏锁情况时设备会自动报警并记录对应不合格品信息，方便后续追溯。设备右侧配置悬挂式操作触摸屏，界面采用可视化设计，可实时显示设备运行状态、各工位作业数据、产量统计、报警信息，操作人员可通过触摸屏快速切换程序、调整工艺参数，操作门槛较低，普通产线操作人员经过简单培训即可上手。设备顶部配置三色警示灯，可通过不同颜色灯光显示设备运行、待机、报警状态，防护围栏设置安全门与安全联锁开关，安全门打开时设备会自动停止运行，

　　避免人员误入作业区域发生安全事故。设计过程中充分考虑了设备的维护便利性，所有气管、线缆都采用拖链内置走线，布线整齐且预留足够的维修余量，易损件位置都预留了维护操作空间，日常维护时无需拆解大量结构即可完成易损件更换。设备的气路配置了过滤调压阀与油雾器，可对进入设备的压缩空气进行过滤调压，保证气动元件的供气压力稳定，延长气动元件使用寿命。电路部分采用分模块布线设计，动力回路与控制回路分开布线，减少信号干扰，电气柜配置散热风扇与温度传感器，柜内温度过高时会自动启动散热，保证电气元件稳定运行。这套设备可替代3-4名人工完成板级产品的全工序装配作业，装配一致性远高于人工操作，产品良率可稳定控制在99.5%以上，适合单班8小时产能在1000-2000件的中小批量生产场景，也可通过多台设备连线组成更长的自动化装配线，适配更大产能的生产需求。在实际产线应用中，该设备可对接MES系统，实时上传生产数据、质量数据，满足数字化车间的生产管理需求，设备预留了标准通讯接口，可快速对接产线的其他自动化设备，实现整线的联动控制。
