工业机器人滑动移位臂座结构设计

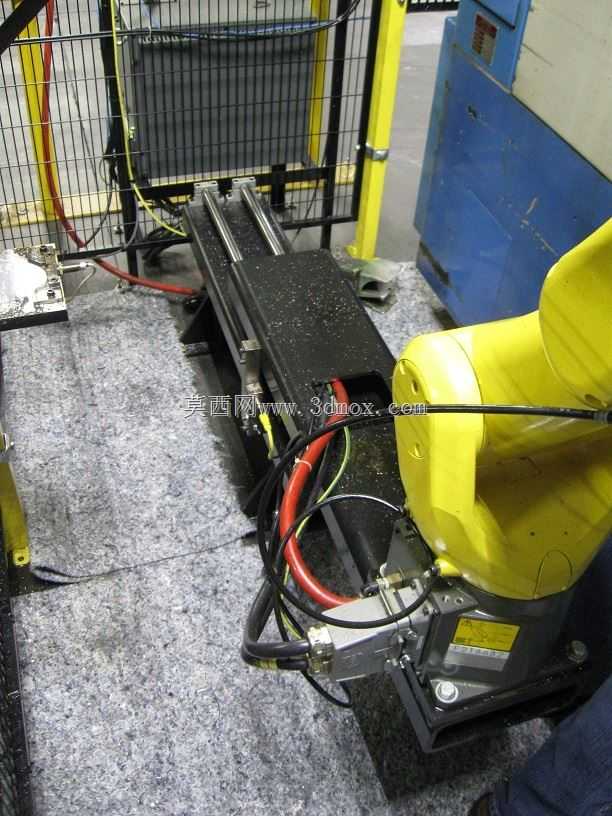

　　在汽车零部件焊装、3C电子精密装配、大型铸件打磨这类需要覆盖多工位作业的产线场景里，固定工位的工业机器人经常会遇到作业半径覆盖不足的问题——如果为每个工位单独配置机器人，不仅设备投入成本会翻倍，产线的占地空间也会被大幅压缩，后期维护的工作量也会同步提升。这款滑动式机器人臂座，就是为解决这类多工位作业覆盖问题设计的外部移位机构，相当于给机器人加装了一套可沿固定轨迹精准移动的“行走底座”，让单台机器人可以覆盖多个相邻工位的作业需求，不用在更换工装、切换加工件的时候挪动工件或者额外增设辅助移位设备。

　　从实际使用逻辑来看，这套臂座最核心的用途，就是在产线更换插入式工装、切换待加工工件的时候，能带着机器人整体沿导轨方向平移到安全避让位置，给工装更换、工件上下料留出足够的操作空间，等换模、上料完成后，再带着机器人回到预设作业位置，全程不需要人工挪动机器人本体，也不用反复校准机器人的安装基准，能大幅缩短产线换型的等待时间。很多车间在做产线迭代的时候，原有工位的预留空间有限，没法给机器人留出足够的安全回转距离，用这种滑动臂座就能在不改动原有工位布局的前提下，拓展机器人的作业覆盖范围，不用大规模拆改现有产线的地基和布局。

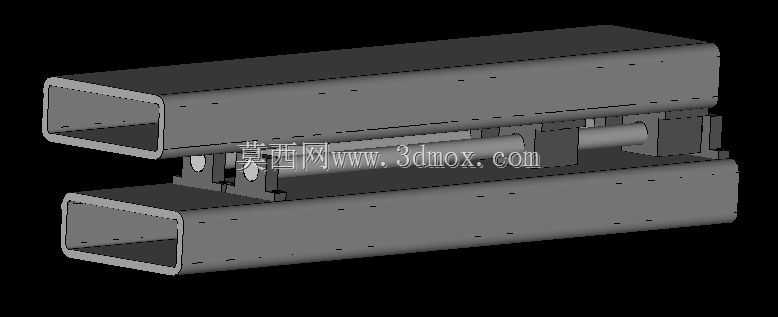

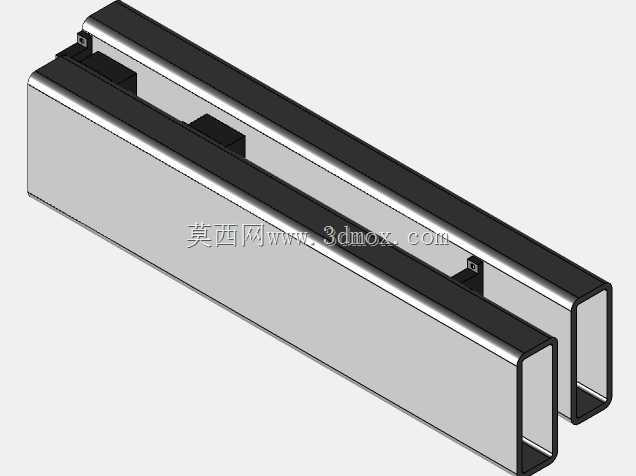

　　在功能设计上，这套臂座采用了线性导轨作为导向承载结构，底座本体采用焊接箱型结构设计，内部布置有交叉加强筋，既可以承受机器人高速运动时产生的倾覆力矩，也能避免长距离滑动过程中底座出现形变，保证机器人重复定位精度不会因为底座移位出现偏差。滑动驱动端预留了伺服电机与齿轮齿条的安装接口，设计时已经考虑了不同负载等级机器人的安装需求，底座上的机器人安装孔位采用了标准化的法兰接口布局，可以适配多数主流负载等级的六轴工业机器人安装，不用额外制作转接法兰。底座侧面预留了管线拖链的安装槽，机器人的动力电缆、信号线缆、气路管路都可以内置在拖链内随臂座同步移动，避免管线在反复移动过程中出现拉扯、磨损的问题，也能让产线的布线更加规整，减少现场的安全隐患。

　　设计过程中首先要核算的就是安装边界与承载参数，首先要确认适配机器人的总重量、最大作业半径下的倾覆力矩，以此来确定导轨的规格、滑块的数量以及底座钢板的厚度，避免机器人在高速启停、大负载作业时出现底座晃动、导轨变形的问题。臂座的滑动行程需要根据现场工位的实际间距来确定，设计时要在行程两端设置硬限位与缓冲结构，防止臂座超程移动出现碰撞。安装基准面的平面度公差需要控制在合理范围内，导轨安装面要做铣削加工处理，保证两根导轨的平行度满足设计要求，避免滑动过程中出现卡滞、磨损加剧的问题。底座的底部预留了地基膨胀螺栓的安装孔，同时设计了可调式垫铁结构，安装时可以通过垫铁调整底座的水平度，不用对地基做高精度的预埋处理，降低现场安装的施工难度。

　　从结构细节来看，臂座上还集成了润滑管路的预留接口，后期维护时可以直接通过注油嘴给导轨、齿轮齿条加注润滑脂，不用拆开护罩就能完成日常维护操作。滑动部位的外侧设置了可拆卸的金属护罩，可以阻挡车间内的焊接飞溅、打磨粉尘落到导轨和齿条表面，减少杂质对传动部件的磨损，延长整套机构的使用寿命。在安全设计层面，臂座的移动路径上预留了行程开关的安装位，可以和产线的安全门、光栅信号做联锁，当安全门打开、有人员进入作业区域时，臂座会立即停止移动，避免出现安全事故。

　　很多工程师在做机器人外部轴设计的时候，经常会忽略底座的刚性校核，只按照机器人的静态重量来选导轨和驱动，实际使用时机器人在做高速抓取、打磨作业时会产生很大的动态载荷，很容易导致导轨过早磨损、定位精度下降。这款臂座在设计阶段就已经做了全工况的有限元仿真，模拟了机器人在最大臂展、最大负载、最高速度下的受力情况，对底座的筋板布局、导轨安装位置做了针对性优化，在保证整体刚性满足要求的前提下，尽可能减轻底座自身的重量，降低驱动端的负载，提升滑动时的响应速度。对于需要做产线升级、工位拓展的车间来说，这种集成化的滑动臂座不需要从零开始做结构设计，只需要根据现场的行程需求、适配的机器人型号调整对应参数，就能快速完成方案设计，大幅缩短项目的设计周期，也能减少现场安装调试的工作量。
