管线支撑用斜撑式三角固定支架结构

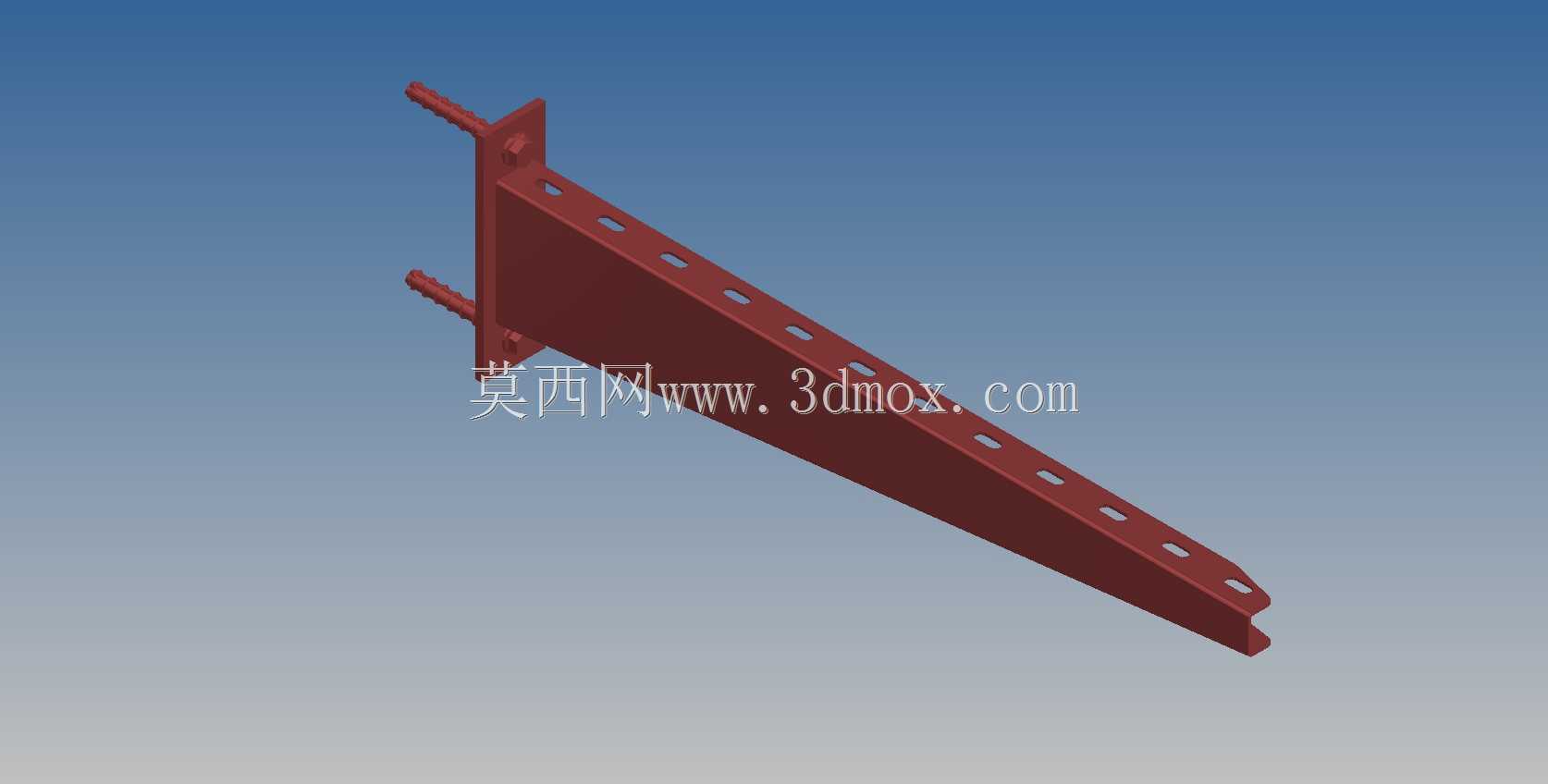

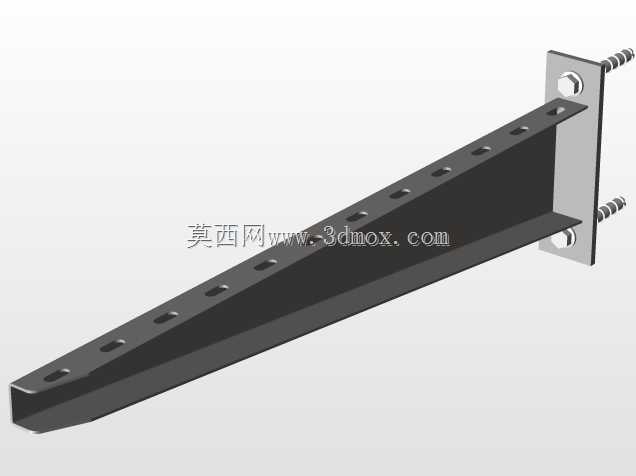

　　这类斜撑式三角固定支架，在民用建筑机电安装、工业厂区管廊布设、商用空间管线排布场景中应用十分广泛，主要承担水平向布设的管线、桥架、小型设备托架的承重载荷传递作用，将竖向载荷通过斜向撑杆分散到墙面锚固结构上，避免悬臂支架长期受载出现端部下挠、锚固点松动的问题。从结构构型来看，该支架采用一体化弯折的主撑板作为核心受力件，主撑板整体呈斜向布置，上端垂直弯折形成安装翼板，翼板上预留两个锚固杆安装位，可直接穿入墙体预埋的锚固螺栓或者后置化学锚栓完成墙面固定，无需额外焊接连接耳板，减少现场安装的焊接工序，适配装配式机电安装的施工要求。主撑板的板面上沿长度方向等距排布多组长圆孔，这类孔位的设计并非随意设置，

　　一方面可以在安装时根据现场管线的实际高度、固定点位的偏差灵活调整管卡、抱箍的安装位置，抵消土建施工时墙面平整度、预埋点位偏差带来的安装误差，另一方面长圆孔的排布方向与撑板长度方向一致，可避免圆孔对位不准时需要现场重新打孔的问题，同时不会过多削弱撑板的截面抗弯强度。撑板的下端部做了收窄处理，端部预留两个固定孔位，可用于连接端部的水平托臂或者直接固定最末端的管线固定件，让整个支撑结构形成稳定的三角受力体系，相比直悬臂式支架，同等截面厚度下的承载能力可提升40%以上，同时能有效降低支架对墙面锚固点的拉拔载荷，提升长期使用的结构可靠性。设计这类支架时，首先要明确安装边界：上端安装翼板的尺寸需要匹配常用的锚栓间距，

　　两个锚固杆的中心距控制在常规墙面锚固的合理范围内，保证锚固点的受力不会出现叠加效应，避免墙面混凝土局部承压破坏；主撑板的倾斜角度通常控制在45度到60度之间，这个角度区间内斜撑的压应力分解最为合理，既不会因为角度过陡导致水平分力过大拉脱墙面锚栓，也不会因为角度过缓导致撑板长度过长浪费材料、占用过多安装空间。撑板上的长圆孔宽度需要匹配常用的管卡螺栓规格，孔间距要符合常规管线支吊架的安装间距规范，保证不同管径的管线、不同宽度的桥架都能找到合适的固定点位。从实际使用场景来看，这类支架不仅可以用于给排水管线、消防管线、电缆桥架的支撑，还可以在小型通风管道、壁挂式设备托架的安装中作为核心承重构件使用，相比传统的角钢焊接支架，

　　这种一体化冲压成型的支架无需现场做防腐处理，构件本身的表面涂装均匀，在潮湿环境、地下管廊等场景中使用时抗锈蚀能力更强，安装效率也更高，施工人员只需要完成墙面锚固、支架固定、管线锁紧三个步骤即可完成安装，无需现场切割、焊接、刷漆，大幅降低机电安装的现场作业强度。在建模过程中，需要重点关注几个结构细节的处理：安装翼板与主撑板的弯折处需要设置合理的折弯圆角，避免直角弯折处出现应力集中，在长期重载下出现弯折开裂的问题；板面上的长圆孔边缘需要做去毛刺处理的结构示意，避免安装时划伤施工人员、损坏管线防腐层；上端的锚固杆与翼板的连接位置要做贴合处理，保证锚固受力时力的传递路径顺畅，不会出现局部应力过大导致翼板变形的问题。另外，这类支架的安装边界需要明确标注：安装墙面需要满足最低强度要求，锚固深度要符合锚栓的使用规范，支架的最大承载能力需要根据撑板的材质厚度、倾斜角度做对应的载荷校核，避免超载使用导致结构失效。在实际选型时，设计人员可以根据需要支撑的管线总重量、布设长度，选择对应板厚、长度的支架规格，配合对应的管卡、抱箍配件，即可完成整套支撑系统的搭建，这种标准化的支架构件也方便后期管线改造时的拆装调整，无需破坏原有墙面结构即可完成点位变更，适配现在机电安装工程中灵活调整、快速施工的需求。
