带导向立柱手动螺旋压紧夹具结构

　　这款手动螺旋压紧结构，是小型机加工、装配工位常用的简易压紧工装，日常在五金件小批量钻孔、轻载压装、工件定位固定场景里出镜率很高，相比气动液压压紧装置，它不需要外接动力源，完全靠人力操作，对工位配套条件要求极低，零散维修工位、小作坊加工点、教学实训场景都能适配。从结构布局来看，它采用双导向立柱搭配中央螺旋传动的核心架构，两根平行的导向柱贯穿上下压座，全程限制下压过程的转动偏移，避免单螺杆压紧时常见的压头偏摆、工件受力不均打滑的问题，操作端的T型加长力臂，能在人手施加较小握力的情况下，通过杠杆放大原理给螺杆输出足够的轴向压紧力，日常应对厚度在0到80毫米区间的工件压紧完全够用，不会出现压不紧或者操作费力的情况。

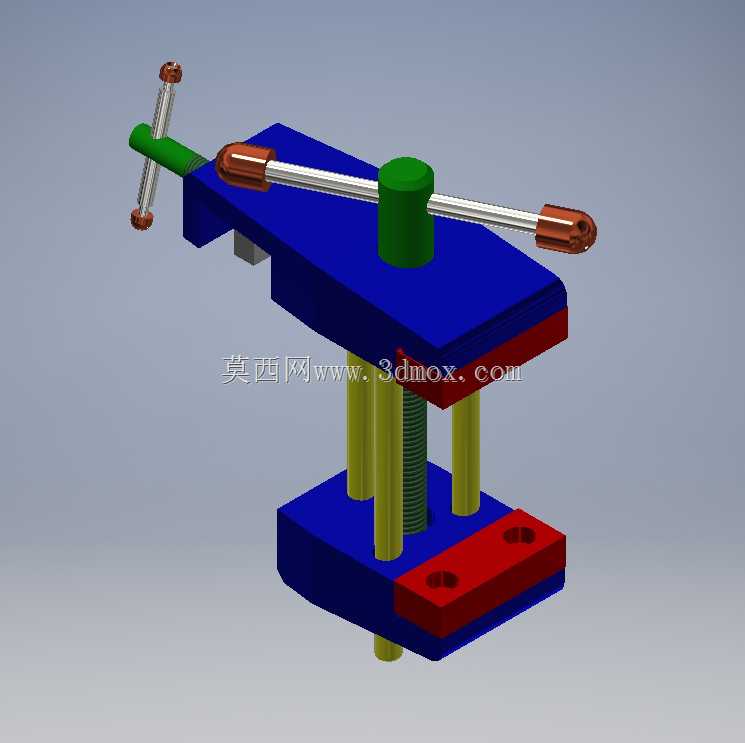

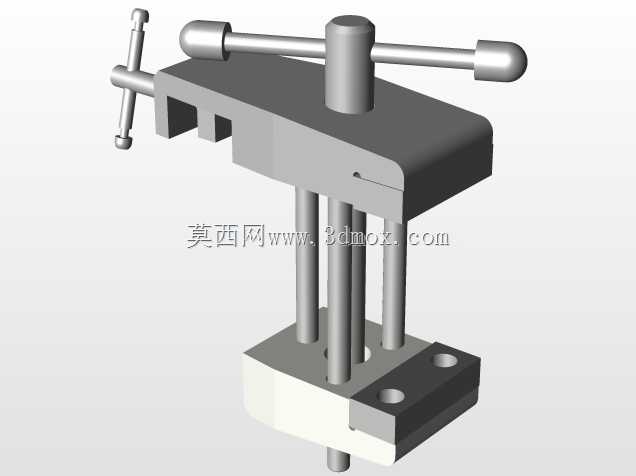

　　上下两个压座都做了加厚的平板结构，下压座的红色垫块区域是预留的工件放置位，表面做了平整处理，两个安装孔位可以直接通过螺栓把整套夹具固定在工作台面上，安装时只要保证下压座平面和工作台面贴合度不低于0.1毫米/100毫米，就能避免压紧时出现受力倾斜。上压座和螺杆配合的位置做了内嵌的铜质传动螺母，耐磨性能比直接在钢件上攻丝好很多，长期使用磨损后只需要更换螺母就能恢复精度，维护成本很低，导向柱和上压座的配合间隙控制在0.05毫米以内，既保证滑动顺畅不卡滞，又不会因为间隙过大导致压头倾斜。实际使用的时候，先反向转动操作杆把上压座抬到足够放入工件的高度，把待加工工件放在下压座的垫块位置，调整好工件的定位基准，之后正向转动T型操作杆，

　　螺杆带动上压座沿着两根导向柱平稳下行，直到压头接触工件表面后，再根据工件材质施加合适的锁紧力，比如铝件、塑料件这类软质材料不需要施加过大的力，避免工件被压变形，钢件、铸铁件可以适当加力保证装夹牢固，不会在加工过程中移位。设计这款结构的时候，特意把操作杆的长度做了合理控制，不会因为力臂过长导致操作时容易碰到周边工位的物件，操作杆两端的防滑头，能避免手上沾了切削液或者油污的时候转动打滑，中央的绿色防护套是套在螺杆顶部的，能阻挡加工产生的切屑、灰尘落到螺杆螺纹里，减少螺纹磨损的概率，延长整套夹具的使用寿命。它的整体外轮廓尺寸控制得比较紧凑，横向长度不超过300毫米，纵向宽度不超过150毫米，总高度在220毫米左右，

　　不会占用太多工作台面的空间，哪怕是狭小的维修钳工台也能轻松放置，和普通台虎钳相比，它的压紧面是平行平面，适合压装轴承、衬套这类需要垂直受力的零件，不会像台虎钳那样因为钳口夹紧力集中在工件侧面，导致薄壁件出现夹装变形的问题。在工件适配性上，只要工件的整体尺寸不超过下压座的承载范围，不管是规则的方块零件，还是带局部凸起的异形件，都可以通过调整垫块来保证压紧面贴合，日常用来做小型零件的粘接压合、电路板元件压装、木材小工件的打孔固定都能胜任，不需要复杂的调试，拿到手固定在台面上就能直接使用，对操作工人的技能要求很低，不需要专门的培训就能上手操作。结构上没有复杂的液压、气动元件，不存在密封件老化、管路漏气漏油的问题，故障率极低，哪怕是长期在多粉尘的打磨、切割工位使用，只需要定期给导向柱和螺杆涂抹少量润滑脂，就能保证操作顺畅，日常维护几乎没有成本。
