按压式机柜门锁结构三维设计

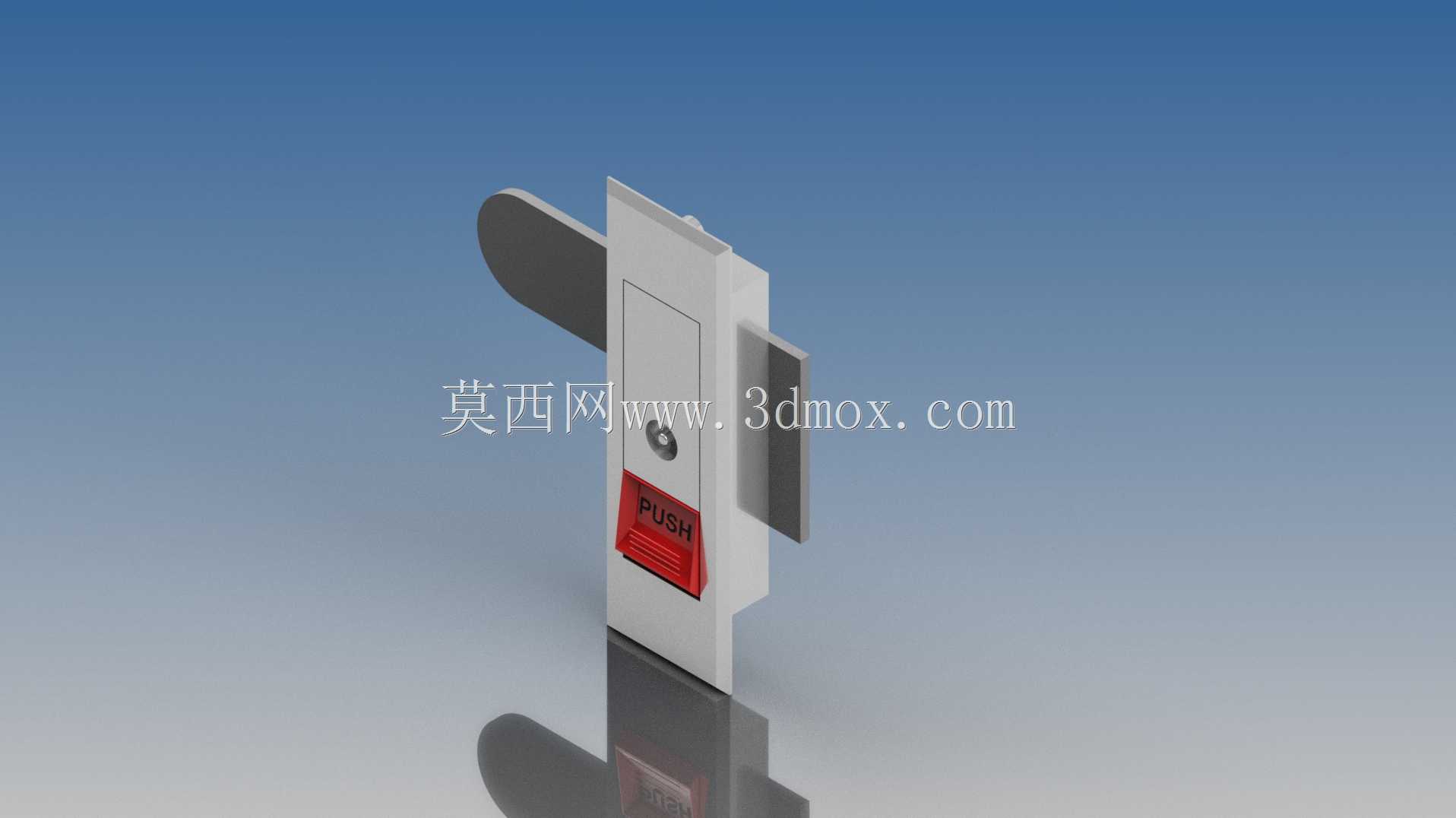

　　这类按压式锁具常应用在工业控制柜、通讯机柜、设备检修门、低压配电箱体的门板锁止场景中，日常运维时无需额外配套钥匙，仅通过按压红色标识的触发端即可完成解锁动作，闭合时直接推压门板即可让锁舌自动卡入安装位的锁扣，适配需要频繁开合检修、对操作便捷性有要求的柜体场景，相比传统旋转式柜锁，操作路径更短，运维人员单手即可完成开合动作，在狭窄的设备安装空间内操作优势明显。从结构设计逻辑来看，这款锁采用嵌入式安装思路，锁体主体嵌入门板预先开好的矩形安装孔内，仅保留操作端的按压面与外侧装饰面与门板齐平，不会在门板外侧形成突出的结构，避免设备运输、安装过程中剐蹭周边管线或操作人员，同时齐平的外观也能让柜体整体外观更整洁，减少积灰死角。

　　锁体的核心传动结构藏于嵌入式的壳体内，外侧的按压按键通过内部的连杆结构带动锁舌完成伸缩动作，按键表面做了防滑纹理处理，同时采用醒目的红色配色，在工业现场复杂的设备排布中，操作人员可以快速识别解锁位置，紧急情况下可以快速打开柜门完成操作。锁体两侧伸出的弹性卡爪是安装固定的核心结构，安装时无需在门板背面额外加装固定螺母，仅需要将锁体从门板正面压入预先开好的对应尺寸安装孔，两侧卡爪会在弹性作用下自动卡紧门板背面，完成锁体的固定，这种安装方式可以大幅减少现场装配的工时，单人即可完成锁具的安装更换，不需要在门板背面预留操作空间，适配夹层空间狭小的柜体结构。从安装边界尺寸来看，这款锁的安装开孔为标准矩形开孔，

　　适配门板厚度在1-2mm的冷轧钢板柜体，锁体嵌入门板后的内部突出长度控制在合理范围内，不会与柜体内侧安装的电气元件、走线槽产生干涉，锁舌的伸缩行程经过匹配设计，闭合时锁舌伸出长度足够保证门板与柜体框架的锁止强度，不会因为日常振动出现松脱，解锁时锁舌完全缩回锁体内部，开合门板时不会与柜体锁扣产生剐蹭。锁体外侧的手柄结构在解锁后可以向外扳动，作为拉开门板的受力点，手柄与锁体主体的转轴处做了限位结构，扳动角度控制在合理范围内，避免过度扳动造成结构损坏，手柄表面做了圆弧过渡处理，操作时不会割伤操作人员手部。在材质选型的设计考量上，锁体外壳采用锌合金压铸成型，表面做喷塑处理，适配工业现场多粉尘、偶尔有凝露的使用环境，具备基础的防锈防腐蚀能力，

　　内部传动件采用工程塑料与金属件结合的设计，既保证传动结构的强度，又能减少长期使用的磨损量，按压按键采用耐磨工程塑料材质，红色色粉直接融入材质内部，长期使用不会因为摩擦出现标识掉色的问题。这类锁具的设计过程中，需要重点匹配不同柜体的门板公差，锁体与安装孔的配合间隙控制在合理范围，既保证安装时可以顺利压入，又不会因为间隙过大出现锁体晃动的问题，锁舌与柜体锁扣的配合位置需要做导向倒角，即使门板与柜体存在少量安装错位，也能顺利完成锁止动作，避免出现关不上门的情况。同时锁体内部的传动结构做了防呆设计，装配时不会出现零件装反的问题，按压按键的复位弹簧刚度经过匹配，按压力度控制在适合单指操作的范围，既不会因为太轻导致误触解锁，也不会因为按压力度过大造成操作不便。在实际设备选型应用中，这类锁具常搭配机柜的密封胶条使用，锁止时可以给门板提供足够的压紧力，保证胶条的压缩量达到密封要求，提升柜体的防护等级，避免粉尘、水汽从门板缝隙进入柜体内部影响电气元件运行。相比带锁芯的柜锁，这款无锁芯的按压锁更适合应用在内部无高风险元件、不需要权限管控的设备检修门、机柜次级门体上，省去了钥匙管理的麻烦，运维效率更高。
