立柱式多仓位物料快取存放架结构设计

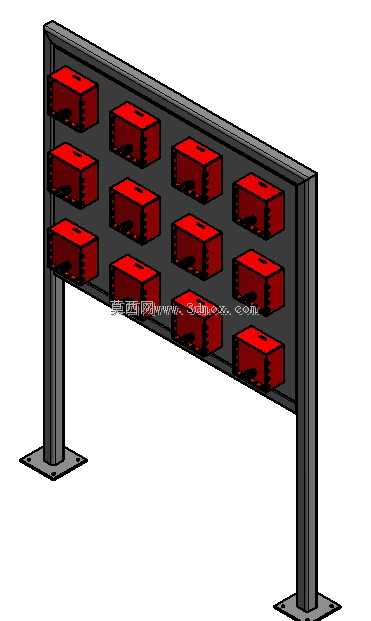

　　这套立柱支撑式的多仓位物料存放装置，主要面向生产车间工位旁的零散标准件、小型加工件、装配配套零件的定点存取场景，在离散制造的装配工位、机加工工位旁的物料暂存环节应用十分普遍，能够替代传统零散的零件盒堆放模式，减少作业人员取料的走动距离，避免不同规格零件混放导致的错拿、漏拿问题。从结构布局来看，装置采用单立柱悬臂支撑的整体框架，底部设置方形安装法兰盘，法兰盘上预留四个对称布置的安装孔，可通过膨胀螺栓直接固定在车间混凝土地面，也可搭配脚轮组件做成移动式结构，适配需要频繁调整工位布局的柔性生产单元。安装时需注意立柱的垂直偏差控制在千分之一以内，避免上部仓位架长期受载后出现倾斜，法兰盘与地面的接触间隙需用薄垫片垫实，防止作业过程中出现晃动。

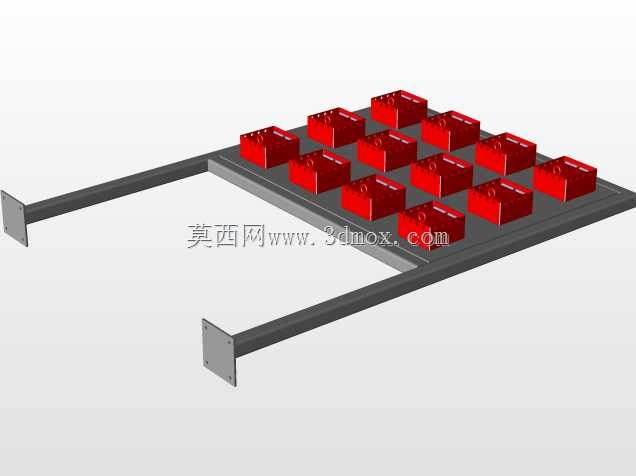

　　上部的仓位承载板采用矩形框架结构，框架内部做等距的格槽分隔，每个格槽对应一个独立的抽拉式零件盒，零件盒采用前低后高的敞口设计，作业人员站立状态下无需弯腰即可直接看到盒内物料，伸手即可完成取放动作，格槽的限位结构能够避免零件盒在抽拉过程中脱落，同时预留了3毫米的配合间隙，保证抽拉动作顺畅无卡滞。仓位排布采用三行四列的矩阵式布局，不同仓位可根据物料的使用频率调整放置位置，使用频率最高的物料放置在中间行的中间仓位，也就是人体站立时的手部最佳作业高度区间，使用频率较低的物料放置在上行和下行仓位，进一步优化取料的动作效率。框架的边角位置全部做圆角钝化处理，避免作业人员走动磕碰造成划伤，立柱与上部仓位架的连接位置采用加强筋板做焊接加固，

　　筋板采用三角形结构，能够有效承载上部满仓物料带来的弯矩载荷，按照每个零件盒承载5公斤零件计算，整体框架的额定承载能力可达到60公斤，完全满足工位旁日常零散物料的存放需求。设计过程中优先考虑了工位旁的安装边界限制，整体装置的横向占用宽度控制在1.2米以内，纵向伸出长度控制在0.3米以内，不会占用过多的工位操作空间，立柱的高度设置为1.5米，上部仓位架的底部距离地面高度为1.1米，不会遮挡作业人员观察工位设备的视线，同时也避免了过低导致的磕碰风险。零件盒采用统一的模块化尺寸设计，不同仓位的零件盒可以互换位置，当某一仓位的零件盒出现损坏时，可直接更换备用盒体，无需对整体框架做调整，降低后期的维护成本。框架表面采用喷塑处理，

　　涂层厚度控制在60到80微米之间，能够适应车间内的切削液、润滑油飞溅环境，避免长期使用出现锈蚀问题，零件盒采用高强度工程塑料材质，具备一定的耐冲击性能，即使不慎掉落也不会出现开裂变形。在实际应用中，这类存放架还可根据工位的具体需求调整仓位数量，比如针对零件种类较多的装配工位，可将格槽加密做成四行五列的布局，针对存放较大尺寸零件的工位，可适当加大单个格槽的尺寸，适配更大规格的零件盒。安装位置通常选择在工位作业人员的右手侧0.5米范围内，保证作业人员在一个作业节拍内即可完成取料动作，无需转身或者大幅度移动手臂，符合人机工程学的设计要求，能够有效降低重复取料动作带来的疲劳感，提升装配作业的整体效率。相较于传统的多层工作台式物料架，这种单立柱悬臂结构的存放架，底部没有多余的支撑腿遮挡，地面清洁时可以直接将清扫工具伸到架体下方，不会形成清洁死角，也方便在架体下方放置临时的废料收集盒，进一步优化工位的空间利用率。
