户外庭院矮柱式景观照明草坪灯结构设计

　　这款户外矮柱式照明设施，主要适配私家庭院、公共景观带、步行游步道、社区公共活动区的夜间基础照明需求，区别于高杆道路灯的大范围投射特性，它的照射范围集中在灯体周边1.5-2.5米的半径区域，光线经过顶部灯罩的漫反射处理后不会产生直射眩光，既能够满足夜间步行的路面照度要求，也不会对周边住户的夜间休息造成光干扰，适配低亮度、氛围感的户外公共空间照明场景。

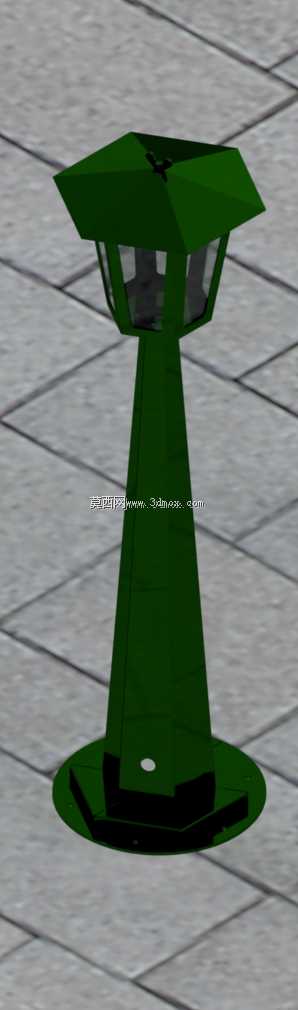

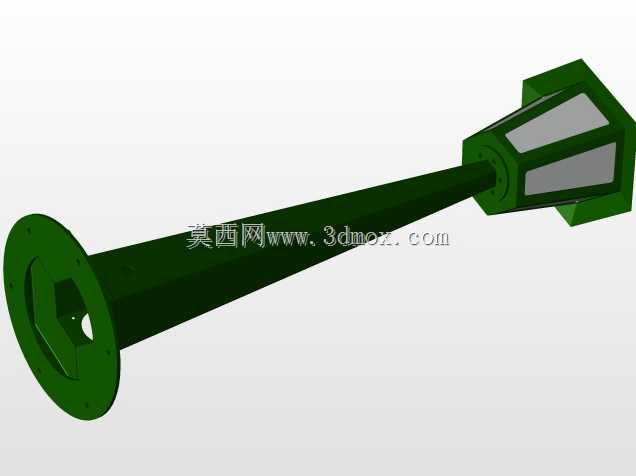

　　从结构设计逻辑来看，整体采用三段式分体结构，底部为圆形安装法兰底座，底座直径控制在320mm左右，厚度8mm，底座上预留3个均匀分布的M10膨胀螺栓安装孔，孔位中心距底座边缘40mm，安装时可直接固定在混凝土硬化基座、铺装石材路面或者预制的安装垫块上，底座与灯柱主体之间采用止口定位配合，配合面设置2mm厚的三元乙丙橡胶密封垫，避免雨水顺着连接缝隙渗入灯体内部，同时也能抵消安装面不平整带来的装配应力，防止长期使用后灯柱出现倾斜偏移。

　　中间的灯柱主体采用上窄下宽的锥台结构，底部与底座连接位置直径160mm，向上逐步收窄至顶部与灯头连接位置的120mm，锥度设置为1:12，这种锥度设计一方面能够提升整体结构的抗风载能力，在沿海多风区域使用时，风阻系数比等径直柱结构降低18%左右，另一方面锥面的自排水特性可以避免雨水在柱面积留，减少积灰和水渍残留，降低后期运维的清洁频次。灯柱内部预留直径60mm的走线空腔，可容纳3*1.5mm²的供电线缆从底座进线孔穿入，直接连接到顶部灯腔的接线端子，空腔内壁设置2个线缆固定卡扣，避免线缆在内部晃动磨损绝缘层，进线孔位置设置橡胶护线圈，同时在安装完成后用密封胶封堵进线孔缝隙，达到IP65的防护等级要求，可应对户外暴雨喷淋、扬尘等复杂环境。

　　顶部灯头部分采用外伸式多边形顶盖设计，顶盖最大外伸尺寸比灯柱连接位置直径大180mm，形成类似伞状的遮雨结构，能够直接遮挡垂直下落的雨水，避免雨水直接冲刷灯罩的拼接缝隙。灯罩采用磨砂PC材质，嵌装在灯头框架的卡槽内，卡槽内设置密封胶条，光源采用贴片式LED模组，固定在灯头内部的铝制散热基板上，散热基板与灯头上盖直接贴合，利用金属上盖作为散热面，无需额外加装散热风扇，降低整体故障点，光源的照射角度向下倾斜15度，光线投射到地面后形成均匀的圆形光斑，不会出现局部亮度过高或者暗区的问题。

　　在细节设计上，灯体所有外露的金属部件都采用户外级粉末喷涂处理，涂层厚度控制在60-80μm，可耐受紫外线长期照射、盐雾腐蚀，适配南方高温高湿、北方低温冻融的不同气候环境，整体灯体高度控制在650mm，属于低位照明设施，不会遮挡行人的行进视线，也不会对景观植被的生长造成遮挡。安装时需要注意基座的水平度误差控制在2mm以内，避免灯体安装后出现视觉上的倾斜，供电线缆需要从基座底部预埋穿线管引入，禁止在灯柱表面明装走线，避免破坏整体外观的完整性。

　　这类灯具在景观项目选型时，通常会按照3-5米的间距沿步道两侧布置，在活动广场区域则采用散点式布置，结合周边的灌木、置石等景观元素搭配，既满足照明功能需求，也能作为景观小品融入整体环境，相比埋地灯，它的维护更换更加便捷，无需破开铺装路面即可完成光源和电气部件的检修，相比高杆庭院灯，它的尺度更加亲和，适合小尺度的景观空间使用。建模过程中需要重点关注各段连接位置的配合公差，密封槽的尺寸精度要控制在±0.2mm以内，保证密封胶条安装后压缩量在30%左右，既能够实现密封效果，也不会因为压缩量过大导致胶条过早老化失效，同时所有的棱角位置都做R3以上的圆角处理，避免安装和使用过程中出现尖锐边角划伤行人的问题，符合户外公共设施的安全设计要求。
