立式双耳带安装底座钣金支撑构件

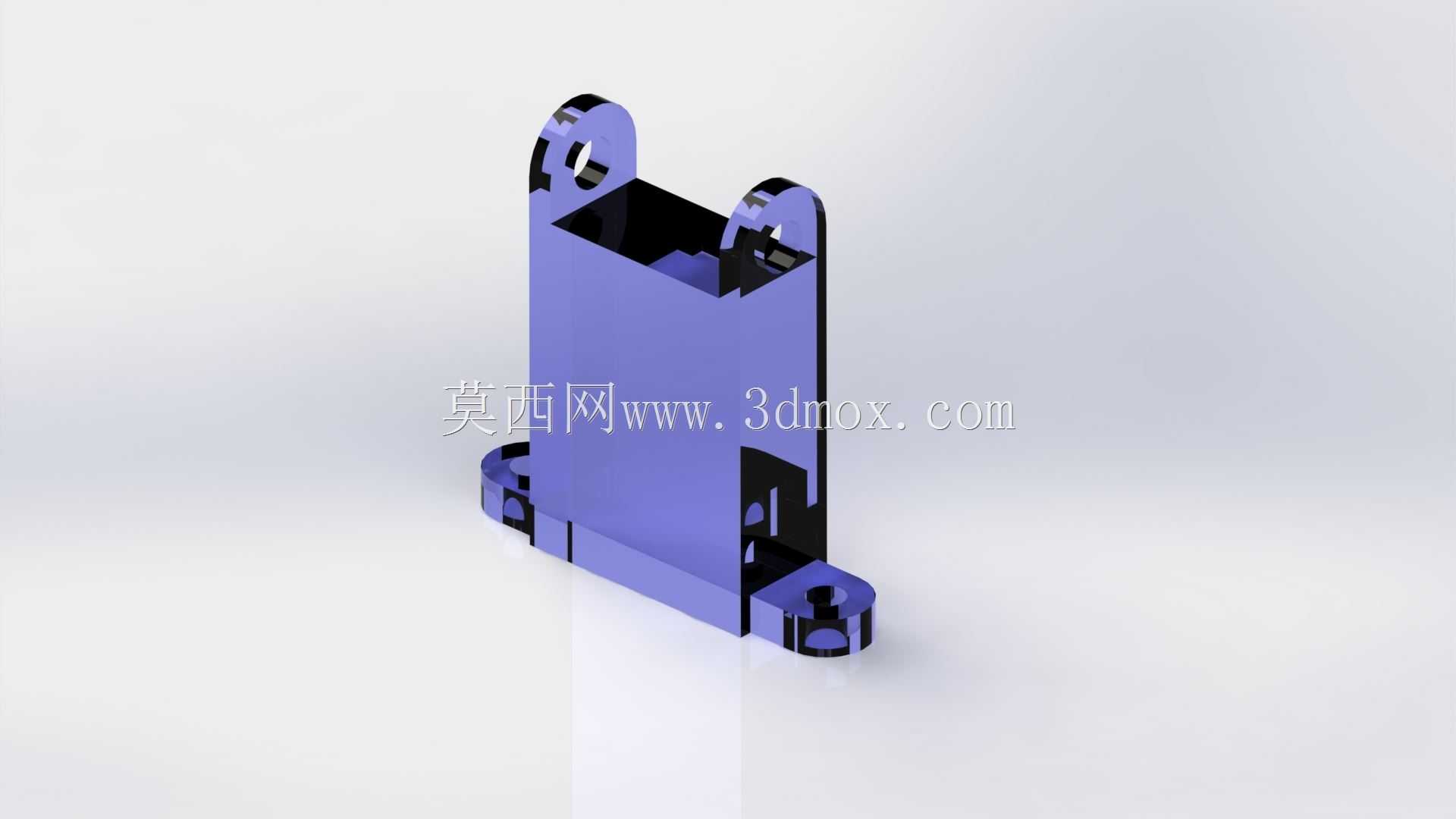

　　这类带双耳定位结构的立式钣金支撑件，在轻工自动化输送线、小型物料分拣设备的侧边导向机构里应用十分普遍，多数时候用来承托导向挡条、小型光电传感器安装架或是薄型导料板，替代传统的角码焊接支架，减少现场焊接的打磨、校形工作量。从结构设计逻辑来看，主体采用立式槽型折弯结构，两侧折边形成的空腔既可以减轻构件自身重量，也能为安装后的紧固件留出足够的避让空间，避免螺栓头部突出构件表面干涉相邻运动部件；顶部的双耳结构做了对称开孔设计，孔位与槽腔内部贯通，用来穿装铰接销轴或是调节螺杆，可实现上部搭载构件的角度微调，适配不同高度、不同倾斜角度的导料需求，耳片边缘做了圆弧过渡处理，避免装配过程中划伤操作人员手套或是线缆外皮。底部的安装底座向两侧水平延伸，

　　每个延伸段上设置了沉头安装孔，安装时可将螺栓完全沉入孔内，保证底座与设备型材安装面完全贴合，不会因为螺栓突出导致支撑件安装倾斜，底座与立式主体的折弯连接处做了局部压筋处理，提升折弯位置的结构刚度，避免长期受侧向载荷时出现折弯处变形、支撑角度偏移的问题。在实际安装边界上，这类构件的主体宽度通常控制在40-60mm区间，适配市面上常规的40系列、50系列工业铝型材的槽宽安装尺寸，底座总长度不超过120mm，安装孔的中心距与铝型材的标准槽间距匹配，不需要额外在型材上打孔，直接使用T型螺栓就能完成快速固定；双耳的开孔中心高度根据使用场景不同有多种规格，常规款的孔中心距底座安装面高度在80-100mm，足够避开输送线的皮带面、

　　滚筒端面等运动部件，不会出现运动干涉。设计这类构件的时候，需要重点关注折弯工序的回弹量控制，尤其是立式槽腔的两个侧边折弯角度，必须保证90度公差控制在±0.5度以内，否则双耳的同轴度会出现偏差，穿装销轴的时候会出现卡滞，无法实现顺畅的角度调节；底座沉头孔的沉头深度需要匹配所选螺栓的头部厚度，保证螺栓拧紧后头部不高出底座平面0.1mm以上，避免安装后出现虚位。另外，构件的表面处理通常采用蓝锌钝化或是喷塑处理，对应不同的使用环境，在普通干燥车间环境下蓝锌处理即可满足防锈需求，在有少量切削液、水汽的加工工位旁使用时，采用环氧喷塑处理能提升耐腐蚀性能，延长构件的使用寿命。这类支撑件相比传统的机加工支架，生产效率更高，

　　采用激光下料后数控折弯即可成型，不需要额外的铣削、钻削工序，单件生产成本能降低60%以上，同时重量更轻，在需要频繁调整工位位置的设备上使用时，拆装搬运的劳动强度更低。在实际选型使用时，需要核算构件的承载能力，常规2mm冷轧钢板折弯成型的该类支撑件，单块的垂直承载能力不超过15kg，侧向承载能力不超过5kg，如果需要搭载更重的构件，可以将板材厚度提升至3mm，同时在底座与主体的连接位置增加三角加强筋，进一步提升整体结构的抗变形能力，避免重载下出现折弯处开裂的问题。
