带安装底座的透明视窗轴承支撑座结构

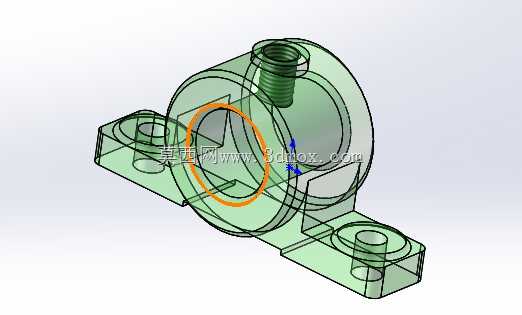

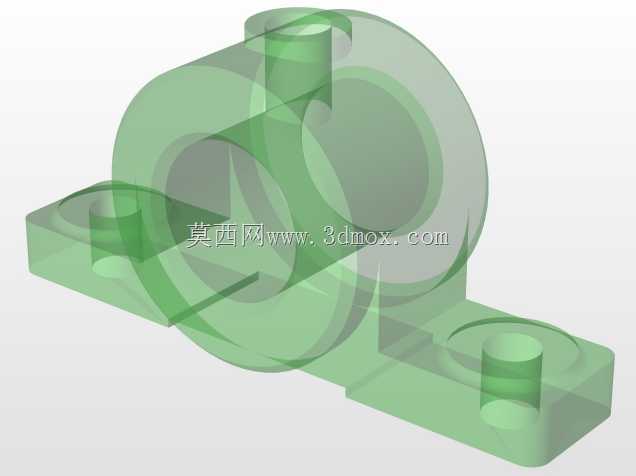

　　这款带安装底座的轴承支撑结构，在常规小型输送线、轻载传动机构的从动端支撑场景中适配性极强，日常工况下主要承担径向载荷为主、附带少量轴向载荷的转轴定位功能，区别于常见的剖分式轴承座，该结构采用一体式铸造成型的主体框架，省去了上下座合模的拼接缝隙，在粉尘较多的粮油加工、小型物料输送车间场景下，能更好阻挡外界杂质进入轴承配合腔，延长内部滚动体的维护周期。从结构设计逻辑来看，主体的圆筒形腔体是核心的轴承安装位，腔体内壁预留了标准的轴承配合公差带，安装时可直接将对应外径的深沟球轴承压入腔体，腔体端口的橙色环带是特意设计的密封圈安装槽，可嵌入丁腈橡胶材质的骨架油封，避免腔体内部的润滑脂顺着转轴间隙渗漏，同时阻挡外部的切削碎屑、粉尘侵入配合面。

　　腔体顶部的凸起螺纹孔是直通式注油通道，日常维护时不需要拆解整个支撑座，直接通过油枪将润滑脂注入腔体内部即可完成轴承补脂，相比侧面注油的结构，顶部注油的设计在设备安装空间局促、侧面被机架型材遮挡的场景下，操作便利性提升明显，不会出现注油嘴被遮挡无法对接油枪的问题。底部的两个对称安装耳是整个支撑件的固定边界，每个安装耳上都加工了同轴的沉头通孔，安装时可穿过内六角圆柱头螺钉，将整个支撑座锁紧在设备的安装基板或者铝型材机架面上，两个安装耳的中心距经过标准化设计，可直接适配市面上常用的30系列、40系列铝型材的安装孔位，不需要额外加工转接板，降低现场安装的加工工作量。两个安装耳与主体圆筒之间设置了三角形的加强筋结构，

　　筋板厚度根据支撑座的额定载荷做了匹配优化，既不会因为筋板过厚导致整体重量冗余、材料浪费，也不会因为筋板过薄在转轴承受冲击载荷时出现安装耳根部断裂的问题，经过受力仿真验证，在额定1.2倍径向载荷下，筋板位置的最大应力远低于常用铸铁材料的屈服强度，长期运行不会出现塑性变形。整个腔体的轴向长度做了针对性优化，比常规同内径轴承座的轴向尺寸缩短了15%左右，在一些安装空间轴向受限的紧凑传动机构中，能节省宝贵的轴向安装空间，避免和相邻的联轴器、带轮等传动件出现位置干涉。腔体内部还预留了轴承定位的轴肩台阶，安装轴承时可直接将轴承推到轴肩位置实现轴向定位，不需要额外加装定位挡圈，减少装配时的零件数量，降低装配出错的概率。从实际使用的反馈来看，

　　这种一体式的支撑座结构在轻载传动场景下的故障率远低于拼接式结构，尤其是在有少量切削液飞溅的小型机床辅机、物料分拣线的从动辊支撑位置，密封结构的防护效果稳定，不会出现因为密封失效导致的轴承提前抱死问题。注油通道的内部做了锥面过渡，不会出现润滑脂在通道内部残留堵塞的问题，每次注油时新鲜的润滑脂可以顺利到达轴承滚动体位置，将旧的润滑脂从密封圈位置挤出，保证轴承内部的润滑状态始终处于良好水平。安装耳的沉头孔深度做了精准控制，螺钉锁紧后螺钉头完全沉入沉孔内部，不会突出安装耳表面，避免后续设备维护时突出的螺钉头刮擦操作人员的衣物或者工具，提升现场操作的安全性。整个结构的壁厚采用均匀化设计，铸造时不会出现因为壁厚差异过大导致的缩孔、砂眼等铸造缺陷，成品率比变壁厚结构高出不少，同时后续如果需要做轻量化修改，也可以在不影响结构强度的前提下对非受力位置做壁厚减薄，适配不同载荷等级的使用需求。
