移动式汽车维修举升支撑设备结构

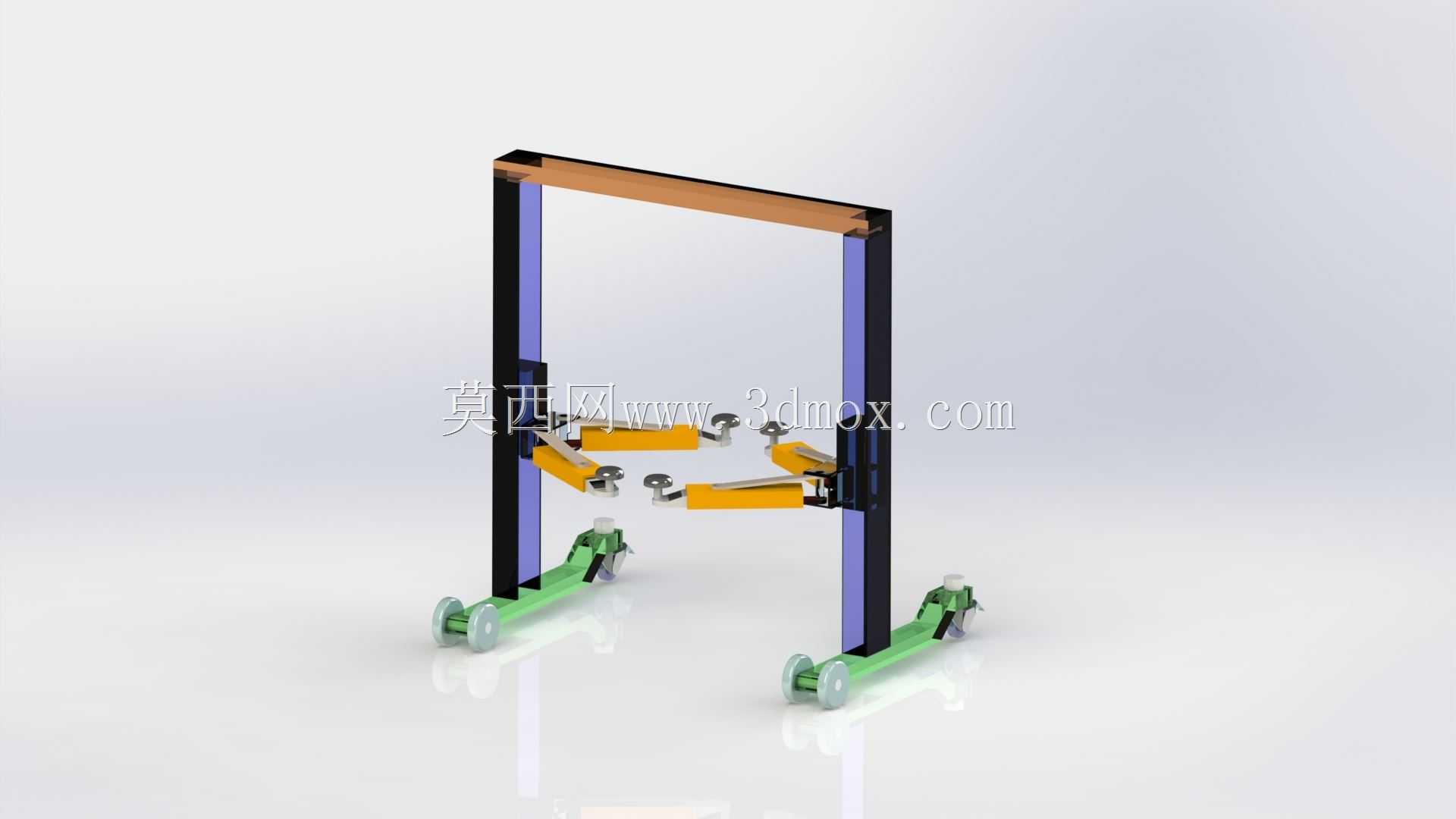

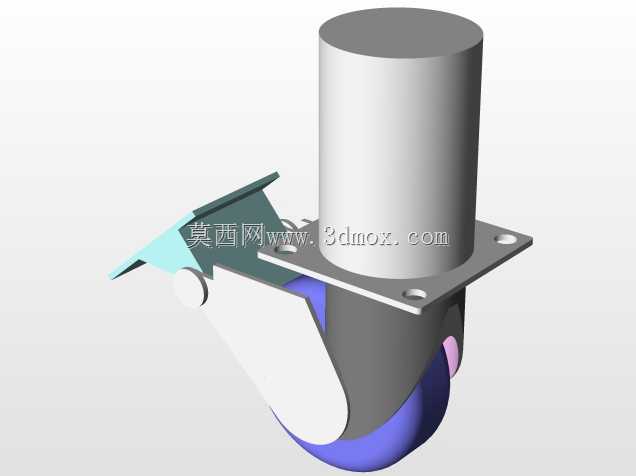

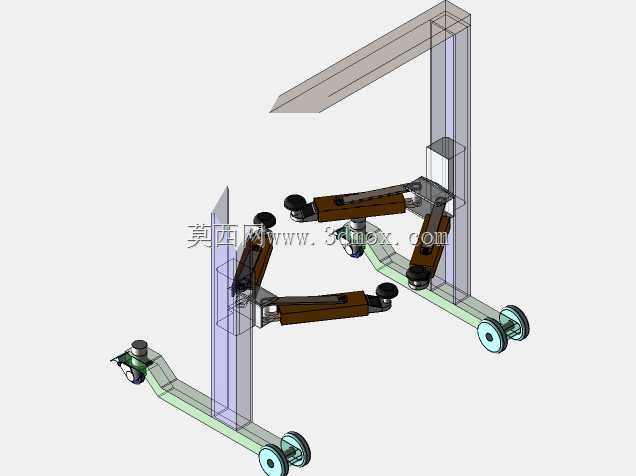

　　这套结构的设计初衷，是解决汽修场景里传统固定举升机占地大、无法灵活转场、对场地地面硬化要求高的痛点，在社区快修、上门维保、小型汽修门店这类没有条件开挖地基安装固定举升设备的场景里，能快速完成车辆底盘部位的检修支撑作业。从结构组成来看，两侧的立式立柱是整套设备的承载主体，内部集成了线性导向结构与动力传递路径，保证升降过程中两侧支撑端的同步性，避免出现单侧倾斜带来的支撑失稳风险。底部的轮式移动组件采用了带自锁功能的脚轮结构，在设备需要移位时可以轻松推行，到位后锁止脚轮就能固定设备位置，不需要额外打膨胀螺栓固定，对场地的适配性更强。中部的多组铰接式支撑臂是直接接触车辆底盘的承载部件，每个支撑臂的铰接点都做了限位设计，

　　可根据不同车型的底盘支撑点位置调整伸展角度与伸出长度，支撑端的接触块采用了弧形贴合结构，避免硬接触刮伤车辆底盘的防腐涂层，同时增大接触摩擦力，防止支撑过程中出现滑移。顶部的横向连接梁将两侧立柱的上端刚性连接成一个整体框架，抵消两侧立柱在承载时产生的内倾力矩，提升整套框架的结构刚性，避免单侧受力时出现立柱变形的问题。设计过程中，首先明确了设备的额定承载边界，针对家用乘用车的整备质量范围做了受力仿真，对立柱的型材壁厚、支撑臂的铰接轴直径、底部机架的焊缝强度都做了对应校核，保证在额定承载下各部件的变形量控制在安全阈值内。安装边界方面，整套设备收拢状态下的宽度可适配常规乘用车的轮距范围，不需要车辆精准停靠到固定位置，

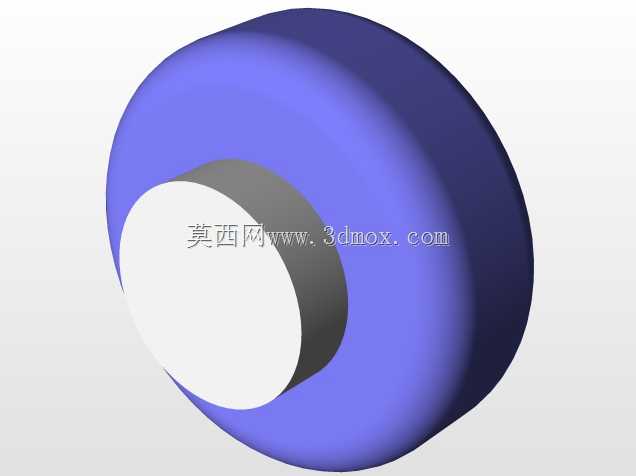

　　推行到车辆两侧后调整支撑臂位置即可完成对位，相比固定剪式举升机需要车辆精准停到平台上方的要求，对位效率提升明显。在功能实现上，这套结构的升降行程覆盖了常规维保作业需要的底盘抬升高度，既可以满足换胎、刹车片更换这类低高度抬升需求，也能抬升到足够高度满足底盘检修、油液更换、排气系统维修这类需要人员进入车底作业的空间要求。支撑臂的铰接阻尼做了针对性调校，调整角度时不会出现自由下坠的情况，单人就能完成对位操作，不需要额外辅助人员配合。底部的轮组布局采用了前后双轮的设计，推行过程中遇到地面小坡度或者接缝时不会出现卡滞，移动时的稳定性更好，即使在车间环氧地坪或者室外硬化路面都能顺畅移动。框架的受力传递路径做了优化，

　　支撑臂承受的载荷通过铰接座传递到立柱内部的升降滑台上，再通过滑台传递到立柱型材，最终通过底部的轮组与底架分散到地面，整个传力路径没有应力集中的薄弱点，长期使用不会出现局部结构疲劳开裂的问题。针对维保场景里常见的油液滴落问题，外露的铰接部位都设计了防尘防油的密封结构，避免油污进入铰接缝隙造成磨损卡滞，日常维护只需要定期在润滑点加注润滑脂即可，维护成本很低。
