蔬菜清洗用框架式固定承载装置

　　在净菜加工、餐饮后厨食材预处理的连续清洗工序中，这类框架式固定承载结构主要用于承装待清洗的叶菜、根茎类食材，配合高压喷淋、气泡清洗槽完成批量食材的固定与输送，避免清洗过程中食材随水流飘散、堆叠，保证每一块食材都能充分接触清洗水流，同时在清洗完成后可直接连带框架转移至下一沥水、分拣工位，减少二次搬运带来的食材损伤与人工操作步骤。

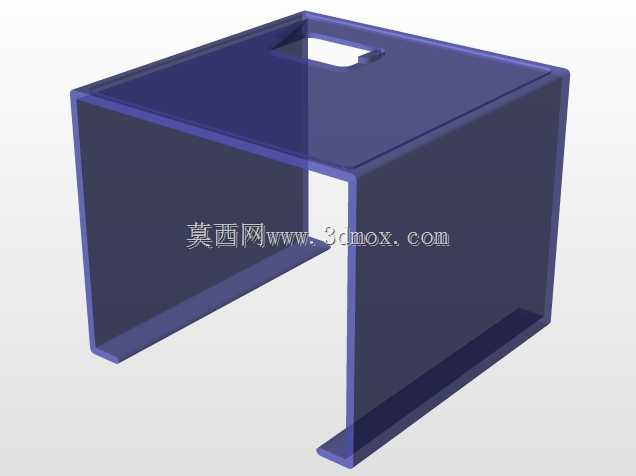

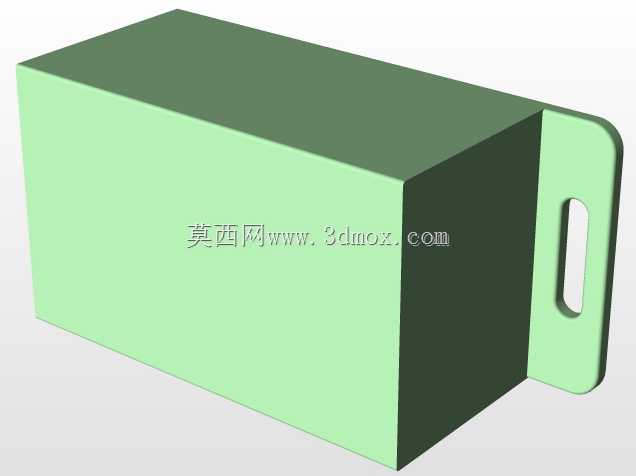

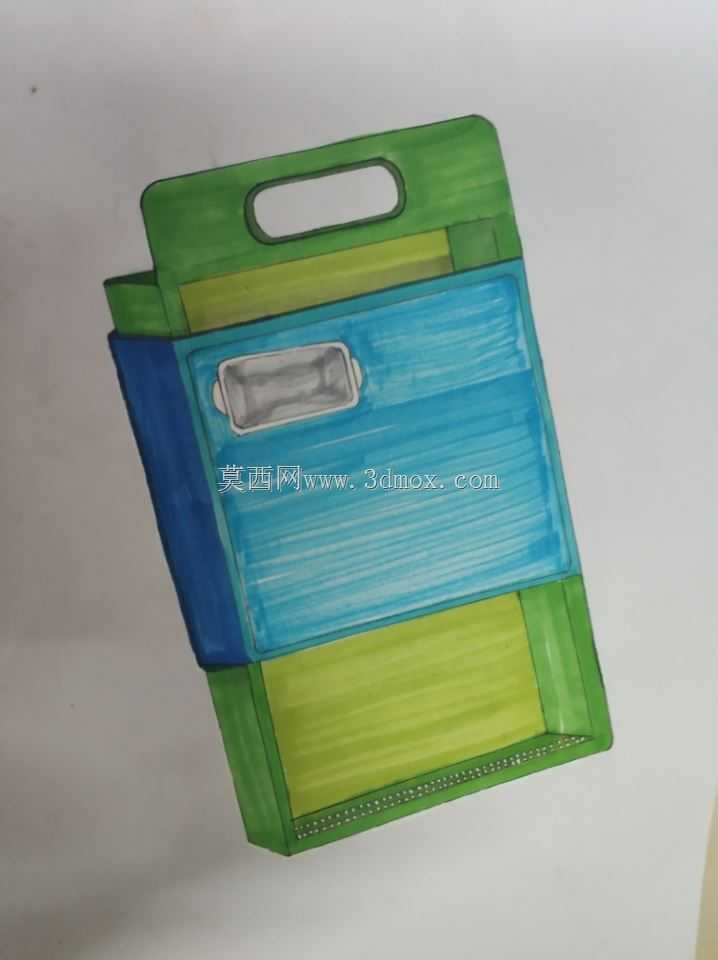

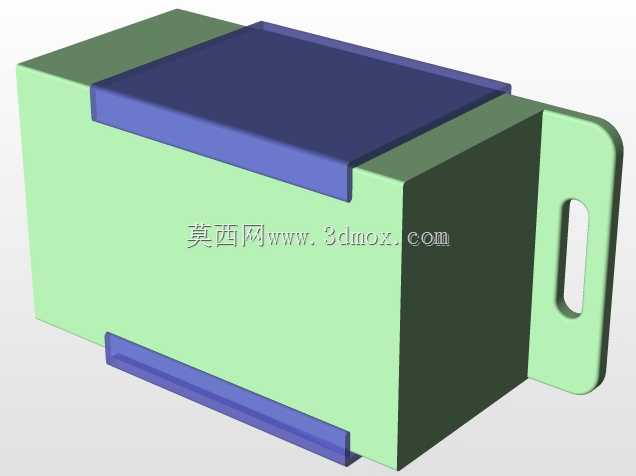

　　从结构功能来看，该装置采用分体组合式框架设计，两侧设置带镂空握持位的支撑侧板，既可以作为整体结构的受力支撑，也方便操作人员手动搬移整组装置，侧板上的密集镂空孔位可在清洗过程中快速排出污水与脱落的食材残渣，避免残渣在框架内部堆积造成二次污染。中间的深色半透明容纳腔体采用下沉式嵌装设计，与两侧框架通过卡槽定位配合，无需额外紧固件即可完成组装，拆分后可分别对腔体和框架进行深度清洁，避免卫生死角。腔体上方设置的小型凸起定位槽，可配合清洗设备上的定位销实现装置在输送线上的精准定位，防止输送过程中出现偏移、卡滞。

　　设计过程中优先考虑了食品接触场景的使用需求，所有与食材接触的棱边均做了R3以上的圆角过渡，不存在尖锐毛刺，避免刮伤食材或者操作人员；框架整体的镂空率控制在35%左右，既保证了排水排渣的顺畅性，也避免了叶菜类食材从孔位中漏出。两侧握持位的开孔尺寸按照成年人手掌宽度设计，单手握持时受力均匀，搬移过程中不会出现硌手的情况。半透明腔体的设计可以让操作人员直观观察内部食材的清洗状态，无需打开腔体即可判断清洗进度，减少不必要的开盖操作。

　　安装边界方面，该装置整体外形适配常规商用气泡清洗机的输送链宽度，两侧侧板的下边缘设置有与输送链挡板匹配的限位凸台，放置到输送线上后可自动卡入限位位置，横向窜动间隙控制在2mm以内，保证输送过程的稳定性。整体堆叠时，上层框架的底部凸台可嵌入下层框架的上沿定位槽，堆叠三层时整体倾斜15度不会出现滑落，方便暂存时的空间利用。腔体的有效容纳深度根据单次清洗的食材批量设计，可容纳5-8kg的待清洗蔬菜，装载后整体重心位于装置几何中心下方，搬移过程中不会出现倾翻。

　　在实际工况适配中，该结构可耐受清洗过程中0-60℃的水温变化，框架材质选用符合食品接触要求的硬质结构材料，长期接触含氯清洗消毒剂不会出现腐蚀、形变。拆分后的各部件均可放入商用洗碗机进行高温清洗消毒，满足食品加工场景的卫生要求。装置整体无易损小零件，日常使用中仅需定期检查卡槽配合间隙即可，维护成本极低，适合净菜加工车间、大型餐饮配送中心、企事业单位食堂等批量食材清洗场景使用，可有效提升清洗工序的作业效率，降低人工分拣的劳动强度。
