叉架类弧形支撑连接构件

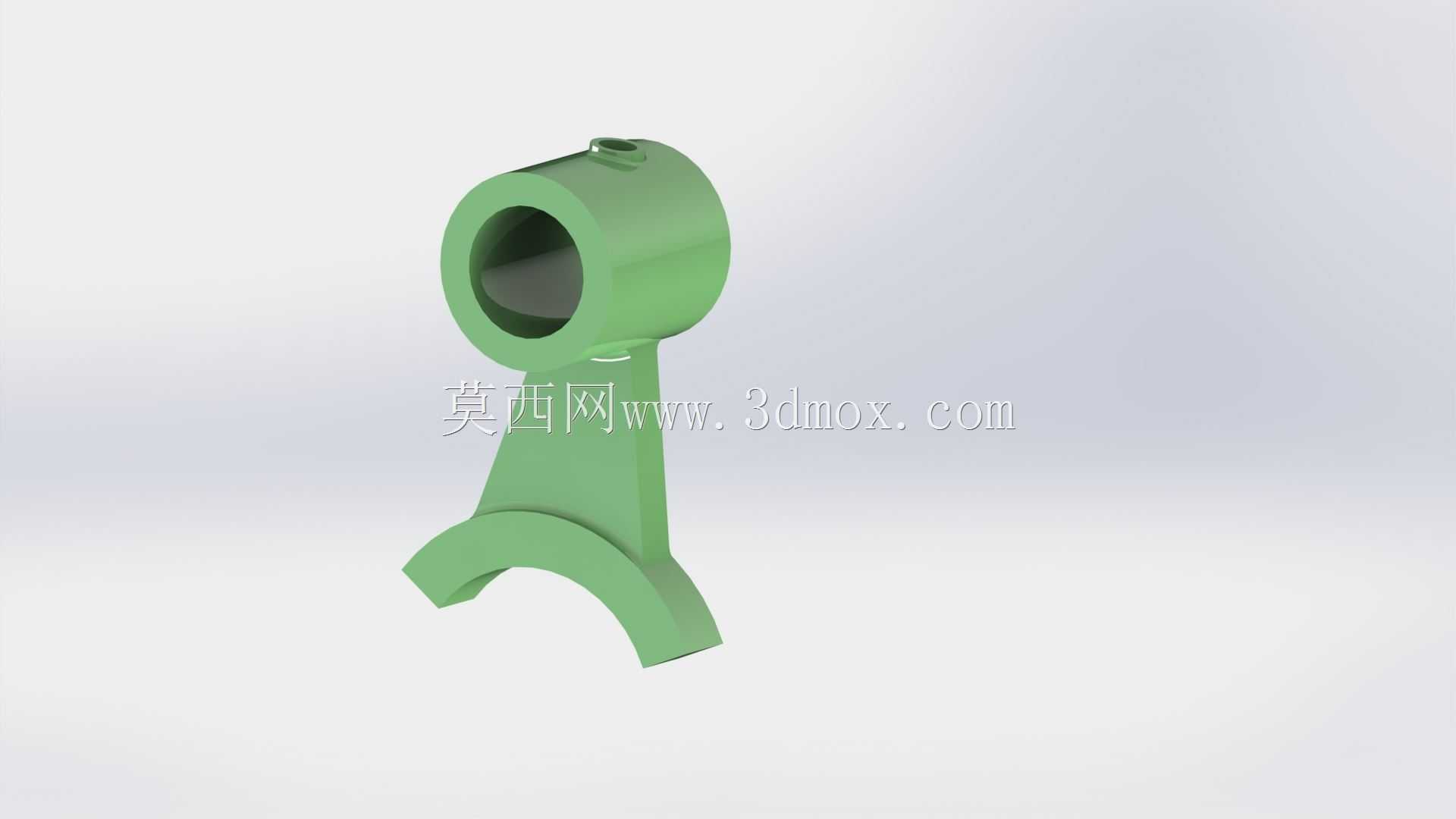

　　这类叉架类支撑连接构件，常应用在需要实现摆动传动、铰接支撑的机械设备工位中，比如轻工输送线的拨料摆臂机构、小型压力机的离合拨叉组件、纺织机械的张紧摆架单元，核心作用是作为传动链路里的中间传力载体，把回转部件的扭矩传递到执行端，同时为铰接轴提供稳定的支撑定位，避免传动过程中出现轴系窜动、摆幅偏移的问题。从结构功能上拆分来看，上部的筒状结构是核心的轴套安装位，内孔需要与配套的铰接销轴做间隙配合，孔壁的粗糙度要控制在合理区间，既要保证销轴转动时的润滑油脂留存空间，又不能因为间隙过大导致传动回程差超标，筒壁上预留的小孔是润滑油注油通道，日常维护时可以通过这个孔向配合面加注润滑脂，减少铰接副的磨损，延长构件的使用寿命。

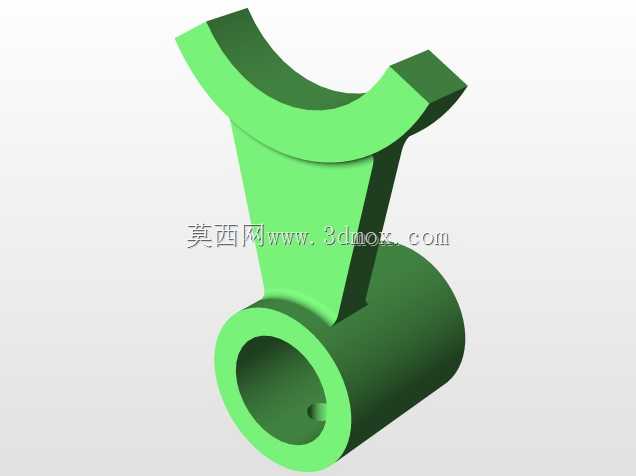

　　下部的弧形叉臂结构是传力与限位的核心部分，弧形轮廓的设计是为了避让摆动路径上的其他零部件，避免构件在绕上部销轴摆动时和周边的机架、传动件发生运动干涉，叉臂的两个弧形端面分别对应摆动行程的两个极限位置，在部分工况下还可以和配套的限位块配合，实现摆动角度的机械硬限位，不需要额外加装行程开关就能控制摆幅范围，简化整机的结构设计。设计这类构件的时候，首先要确定上部轴套内孔的中心高，这个尺寸直接决定了整个摆臂的摆动半径，需要结合配套执行端的行程需求倒推，中心高过大则会导致相同摆角下执行端行程超标，过小则无法满足动作行程要求；其次要核算叉臂的截面厚度，根据传递的扭矩大小计算抗弯截面模量，避免长期承受交变载荷时出现臂部变形甚至断裂的问题，

　　弧形部分的曲率半径要结合周边零部件的外形轮廓做运动仿真验证，确保整个摆动行程内最小安全间隙不小于2mm，防止设备运行过程中出现剐蹭卡滞。安装边界方面，上部轴套的轴向长度要和配套的铰接支座宽度匹配，轴套两端要预留卡簧槽或者轴端挡圈的安装位置，防止销轴轴向窜动脱出；下部叉臂的末端要预留和执行部件连接的安装孔或者贴合面，连接孔的位置度公差要控制在0.1mm以内，保证装配后执行部件的动作位置精度。这类构件通常采用铸钢或者球墨铸铁毛坯加工，也有部分小载荷工况下采用铝合金压铸成型，毛坯成型后要对轴套内孔做精镗加工，叉臂的受力面做铣削处理，加工完成后还要做去应力退火，消除加工内应力，避免长期使用后出现尺寸变形。在实际装配调试时，

　　要先把轴套与销轴的配合间隙调整到合理范围，手动摆动构件检查全程是否有卡滞点，确认摆动顺畅后再紧固连接螺栓，加注润滑脂完成装配，日常巡检时要重点关注注油孔是否堵塞、轴套位置是否有异常磨损的铁屑渗出，一旦发现间隙超标要及时更换构件，避免故障扩大影响整台设备的运行。
