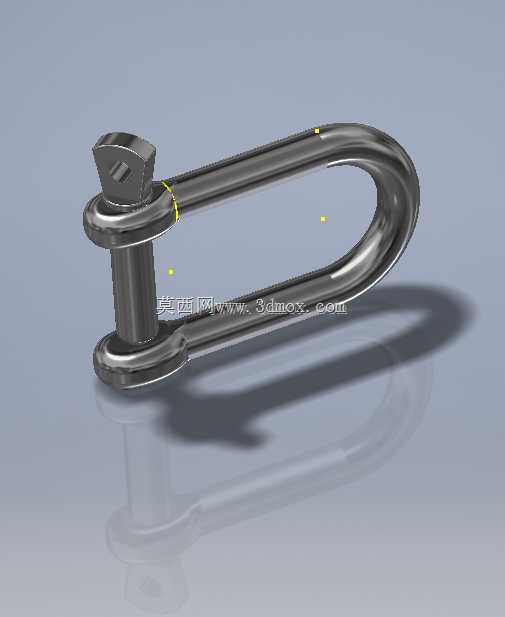

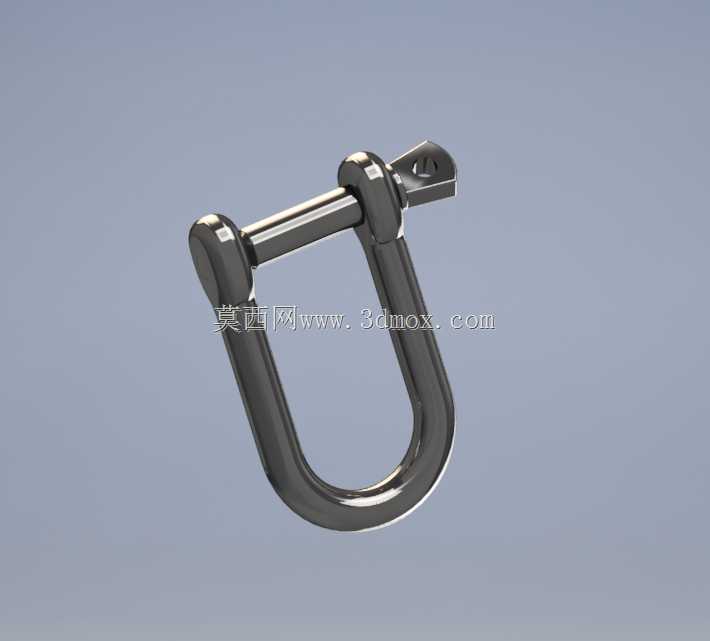

D型连接卸扣金属承重连接件结构

　　作为常年跟索具配套结构打交道的结构工程师，第一眼看到这个D型卸扣结构，最先想到的是港口吊装、户外绳索锚固、船舶系泊这些常年要承受交变载荷的作业场景——这类构件看着结构简单，实则每一处圆角、销轴配合间隙都直接关系到作业安全，容不得半点设计上的想当然。

　　先从实际用途说起，这类D型卸扣核心作用是在两段承重索具、或者索具与被吊物吊点之间做可快速拆装的刚性连接，相比焊接式吊点、固定式连接环，它的优势是可以根据作业需求快速更换连接点位，销轴拆卸后就能完成索具的挂接与摘除，不用额外做焊接或者螺栓紧固的复杂操作，在户外临时吊装、攀岩保护点位搭建、船用缆绳临时固定这类场景里，是用得最普遍的基础连接件。

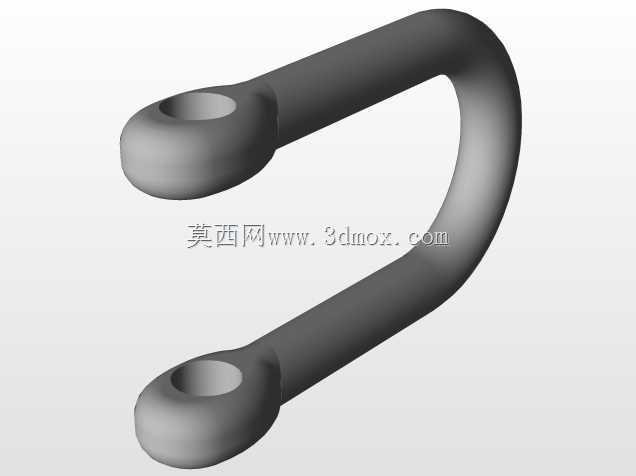

　　说回这个结构本身的设计思路，首先主体的D形环部分，没有做尖锐的直角弯折，整个环身的弯折段都是等半径的圆弧过渡，这一点是做承力构件最基础的考量——尖锐转角在受拉的时候会产生非常明显的应力集中，额定载荷下转角位置的实际应力可能会比环身直段高出2到3倍，很容易在反复加载的过程中萌生疲劳裂纹，最终导致断裂失效。环身的截面是均匀的圆形截面，这种截面的优势是各个方向的抗弯、抗扭截面系数一致，不管载荷从哪个方向施加，环身的受力状态都比较均匀，不会因为截面形状的问题出现局部受力薄弱的方向。

　　再看配合的销轴部分，销轴头部做了带扁位的限位结构，对应的D形环两个端部的销孔位置，做了和扁位匹配的限位槽，这样设计的目的是防止销轴在使用过程中跟着索具的晃动发生转动，避免销轴端部的锁止结构因为反复转动出现松脱。销轴和销孔的配合选用的是间隙配合，间隙量控制在能让销轴徒手插拔、但不会出现径向晃荡的程度——间隙太小的话，户外使用沾了泥沙、锈迹之后销轴会卡死，很难拆卸；间隙太大的话，受载的时候销轴会在销孔里产生额外的冲击载荷，长期使用会把销孔磨成椭圆，降低整个卸扣的额定承载能力。销轴的端部做了扩径的挡边，挡边直径比销孔直径大出足够的尺寸，能保证受拉的时候销轴不会从销孔里滑脱出来。

　　从安装边界的角度说，这类D型卸扣在做配套结构设计的时候，首先要预留足够的操作空间：销轴的插拔方向上，至少要留出比销轴总长度多20mm的操作空间，方便用手或者简单工具把销轴穿入或者拔出；D形环的内圈空间要能容纳至少2根对应直径的钢丝绳或者3层扁平吊装带的厚度，避免索具挂入之后在环身内出现过度挤压，磨断索具的纤维或者钢丝。另外要注意的是，这类直边D型卸扣的额定载荷是针对沿D形环对称轴方向的直向拉力设计的，如果要承受横向的斜向载荷，需要降低额定载荷使用，设计配套吊点的时候要尽量让拉力方向和卸扣的对称轴重合，避免环身承受额外的弯矩。

　　从结构细节上看，整个D形环的表面和销轴表面都做了圆滑过渡，没有加工毛刺、锐角，这一点也是实际使用中必须考虑的——如果表面有尖锐毛刺，挂接钢丝绳或者纤维吊带的时候，很容易割伤索具的表层，降低索具的实际破断拉力，留下安全隐患。环身两个直段的平行度也有隐含的设计要求，两个销孔的同轴度要控制在合理公差范围内，不然销轴穿入的时候会出现卡滞，长期受载的时候销轴会受到附加的弯曲应力，容易出现弯曲变形甚至断裂。

　　很多刚入行的设计人员做这类连接件的时候，容易只看材料的抗拉强度算破断拉力，忽略结构细节对实际承载能力的影响，比如把D形环的弯折处做成小半径圆角、销孔边缘不做倒角、销轴没有防转结构，这些细节看着不起眼，实际在现场使用的时候，往往就是这些细节决定了构件的使用寿命和安全系数。比如在港口的吊装作业里，一个额定载荷5吨的卸扣，每天要经历上百次的加载、卸载，要是应力集中的问题没处理好，可能用不到半个月就会出现裂纹，要是没及时发现，很容易引发吊装事故。

　　另外在做三维建模的时候，这类构件的装配约束也要符合实际的运动状态：销轴和D形环之间是同轴配合，销轴可以沿轴向滑动完成拆装，但是不能绕轴线自由转动，因为有头部扁位的限位；D形环本身在挂接索具之后，可以在索具的牵拉下有小角度的转动余量，适配不同方向的拉力，建模的时候不要把整个结构做成完全固定的刚体，要预留出符合实际工况的运动自由度，这样后续做有限元受力分析、或者做整机装配模拟的时候，才能得到更贴近实际工况的计算结果。

　　还有一个容易被忽略的设计点是，D形环和销轴配合的两个端面，要做平而且和销孔轴线垂直，这样销轴穿入之后，挡边和环身端面能完全贴合，受拉的时候载荷能均匀传递到整个销孔截面上，不会因为端面倾斜导致销轴局部受力过大，出现压溃或者剪切断裂的问题。如果端面和轴线不垂直，受拉的时候销轴会受到侧向的分力，长期使用会让销孔出现不均匀磨损，配合间隙越来越大，最终导致整个卸扣报废。
