带肋骨加强结构的小型船体三维设计

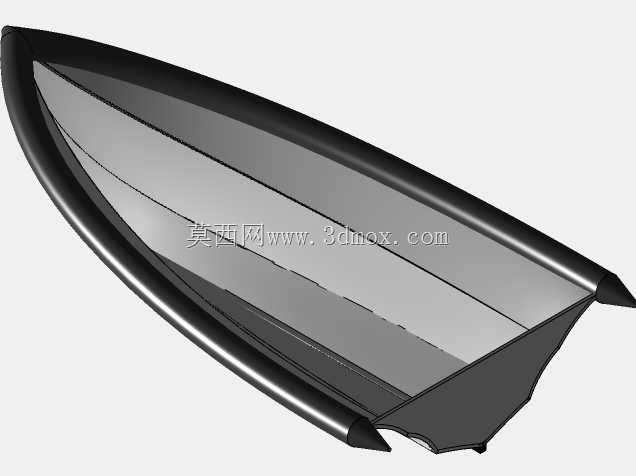

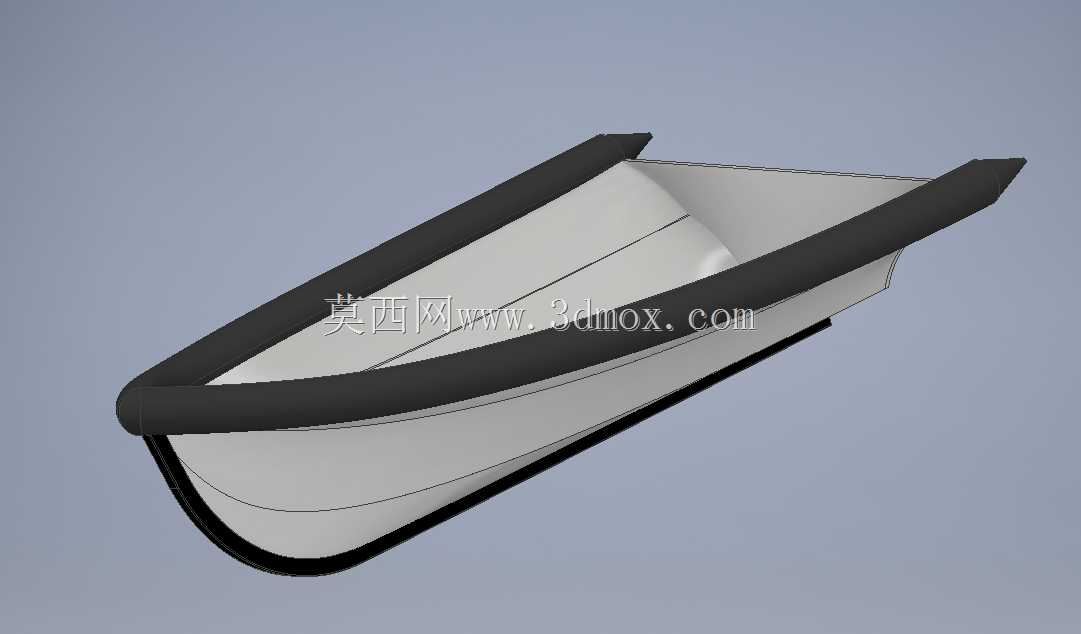

　　在小型船舶的结构设计场景中，肋骨作为船壳板的主要横向支撑构件，直接决定了船体局部的抗变形能力与整体线型精度，这款带肋骨加强的船体结构，主要面向内河小型作业艇、休闲垂钓艇的原型开发阶段使用，可作为后续船体舾装、动力挂载的基础承载结构。从实际用途来看，该结构承担了航行过程中舷侧水压、波浪拍击力、靠泊碰撞载荷的传递作用，肋骨与船壳板的贴合面设计直接影响载荷传递效率，若贴合间隙过大，航行中易出现船壳板局部颤振，长期使用会引发焊缝疲劳开裂，因此建模过程中特意保证了肋骨外缘与船壳内表面的完全贴合，未留额外装配间隙，适配后续玻璃钢糊制或者薄钢板焊接的工艺要求。设计思路上没有采用常规的等间距肋骨排布，而是在船艏部、

　　船艉部的线型变化剧烈区域适当加密了肋骨间距，中部平行中体区域适当放大肋骨间距，在保证整体结构刚度的前提下尽可能控制结构自重，避免不必要的材料浪费。船壳的线型采用了多段顺滑曲面过渡，从船底的平底段向舷侧逐步抬升，船艏部做了适度的外飘设计，可减少航行时的上浪情况，船艉部预留了平直的挂载平面，可直接适配外挂机的安装座，不需要额外做结构补强。外形尺寸方面，该船体总长控制在3.2米，型宽1.2米，型深0.45米，肋骨采用等边角钢的等效截面建模，截面高度40mm，厚度4mm，安装边界上，船壳板厚度设定为3mm，肋骨与船壳的连接采用连续角焊缝的等效结构，肋骨两端与船舷顶列板、船底板的交接处做了圆弧过渡，避免应力集中。在实际工程应用中，

　　这类带肋骨的小型船体结构，可直接用于1:1比例的模具制作，也可作为流体仿真的基础模型，验证不同航速下的船体阻力特性，肋骨的排布逻辑也可根据实际使用场景调整，比如用于浅水区作业的小艇，可适当加厚船底区域的肋骨截面，提升搁浅时的抗冲击能力，用于静水休闲场景的小艇则可适当减小肋骨截面，进一步降低船体自重提升载重能力。建模过程中特意规避了常规新手建模容易出现的曲面褶皱问题，所有肋骨的安装基准都统一以船体中心线为定位基准，保证左右舷结构完全对称，避免后续制作完成后出现船体偏航的问题，船壳的曲面曲率变化连续，没有出现曲率突变的区域，可直接对接数控切割、模具铣削的加工路径生成，不需要额外做曲面修补。从结构受力角度分析，

　　肋骨的存在将船壳板的局部支撑跨度缩小到了0.3米以内，按照薄壳结构的刚度计算逻辑，该跨度下3mm厚的钢板或者5mm厚的玻璃钢层，完全可以承受内河B级航区的波浪载荷，不需要额外增设纵向纵骨结构，简化了整体制造工艺，降低了生产环节的装配难度。船舷顶部的护舷结构与肋骨顶端做了一体化设计，护舷采用半圆截面的凸起结构，既可以作为肋骨的顶端封边，提升舷侧顶部的抗碰撞能力，也可以作为后续安装扶手、系缆桩的安装基座，不需要在船壳板上额外焊接安装座，减少了船壳板的穿孔数量，提升了船体的水密性能。
