立式单缸气动活塞动力装置结构

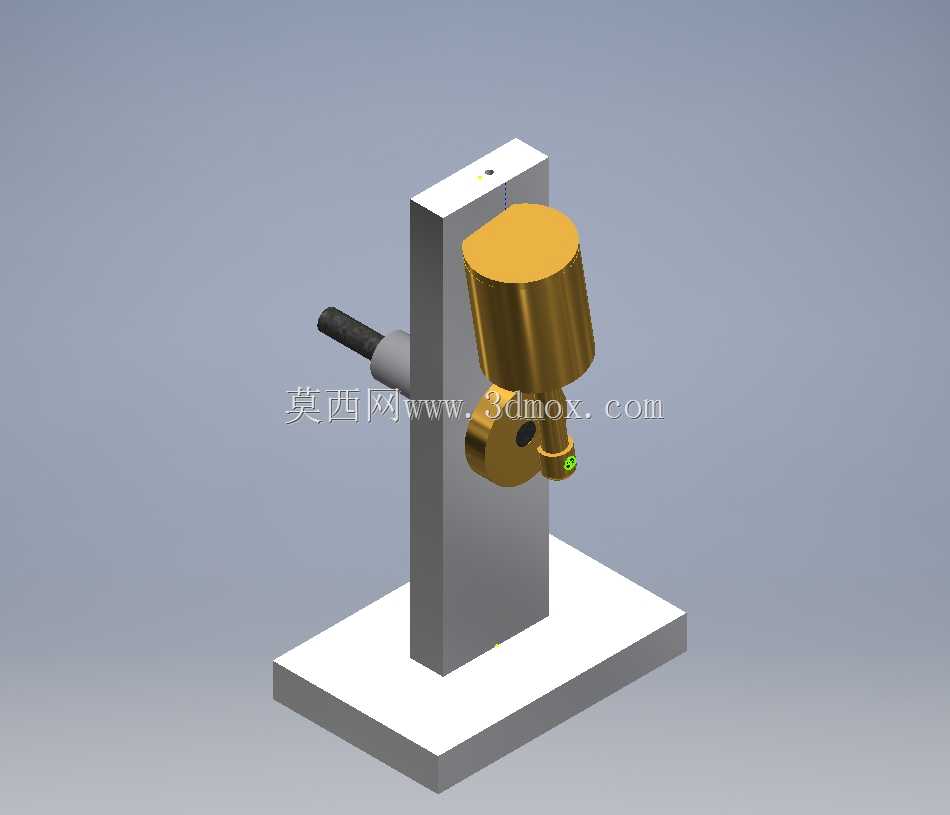

　　这套立式单缸气动活塞动力结构，核心应用场景覆盖教学实验演示、小型低压气动动力输出单元、简易自动化设备的往复动力源板块，区别于传统燃油内燃机的爆燃做功逻辑，整套结构依靠压缩空气的压差推动活塞完成往复动作，没有燃油供给、点火、排气净化等复杂附属系统，整体结构极度精简，非常适合用于基础动力原理的具象化展示，也可作为低压气动回路里的执行端动力部件，适配小行程、低转速的往复动作需求。从功能特性来看，整套结构采用立式立柱支撑布局，活塞缸体通过连接座固定在立式立柱的上部侧方，曲轴转换机构集成在活塞缸体下方，动力输出轴从立柱侧方水平伸出，输出端预留了外接负载的连接轴段，可直接连接小型凸轮机构、连杆负载或者演示用的负载轮，整套结构做功时，

　　压缩空气从缸体的进气口进入缸腔，推动活塞下行，通过连杆带动曲轴转动，当活塞运行到下止点时，缸体的排气口导通，缸内压力释放，依靠曲轴的转动惯性带动活塞上行复位，完成一个做功循环，持续通入稳定压力的压缩空气即可维持连续的转动输出，整套结构的做功压力适配常规车间0.4-0.6MPa的压缩空气气源，不需要额外的增压或者减压处理即可稳定运行。设计思路上，整套结构优先考虑了原理展示的直观性，所有运动部件都没有做全包覆的外壳遮挡，活塞、连杆、曲轴的运动关系完全外露，观察者可以直接看到从活塞直线往复运动到曲轴旋转运动的完整转换过程，支撑部分采用厚重的方形底座加立式矩形立柱的结构，底座的长宽尺寸预留了足够的安装固定边界，

　　可通过螺栓直接固定在实验台或者设备安装板上，运行时不会因为曲轴转动的离心力产生晃动或者位移，立柱的厚度尺寸经过核算，在支撑缸体和曲轴组件的同时，不会和运动的连杆、曲轴产生运动干涉，所有转动配合部位都预留了标准的轴承安装位，可直接嵌入标准微型轴承降低转动阻力，减少运行时的摩擦损耗。从安装边界来看，整套结构的底座为正方形平板结构，四个角预留了沉头安装孔，安装孔的孔距适配常规实验台的T型槽间距，不需要额外制作转接板即可完成固定，动力输出轴的轴心高度距离底座安装面的尺寸经过统一设定，可直接对接同高度的负载组件，不需要额外调整轴系高度，缸体的进气接口采用标准的微型气动快插接口规格，可直接连接车间常用的6mm外径气动气管，不需要额外做接头转接，

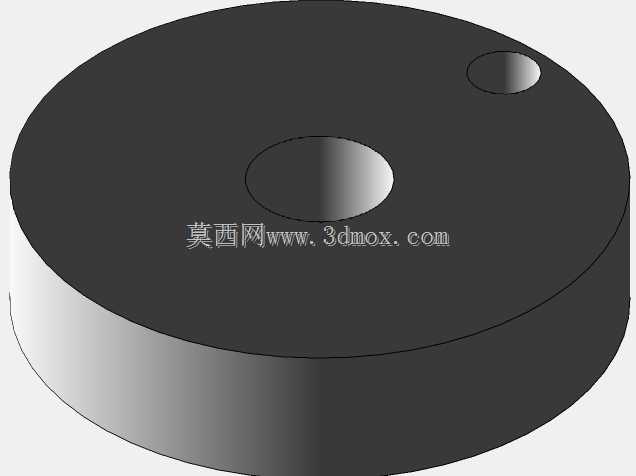

　　活塞的行程和曲轴的偏心距经过匹配设计，既保证了足够的动力输出力矩，也控制了整体的结构高度，不会因为行程过长导致整体结构重心过高影响运行稳定性。在实际应用中，这套结构除了作为教学演示模型之外，还可以经过简单的密封优化后，用于小型振动给料装置的动力源、小型气动传送带的驱动单元，或者作为低压气动工具的动力输出核心，因为采用压缩空气作为动力源，整套结构运行时没有电火花产生，也没有废气排放，可在有防爆要求的简易工况场景下使用，不需要做额外的防爆处理，结构的所有零部件都采用常规的机械加工工艺即可制作，没有复杂的曲面或者特殊工艺要求，普通的铣削、车削加工即可完成所有零件的制作，加工成本低，装配难度小，只需要按照装配关系依次将曲轴、连杆、活塞、缸体固定到支撑立柱上，调整好转动物件的间隙即可正常运行，后期维护也非常简便，只需要定期检查活塞的密封件磨损情况，更换密封胶圈即可维持稳定的动力输出，不需要复杂的保养流程。
