L型直角安装固定连接支架结构

　　日常做设备结构排布时，这类L型直角连接支架是最容易被忽略但又直接决定装配可靠性的基础构件，很多现场安装出现的对位偏差、长期受力形变问题，追根溯源都是支架的安装孔位排布、板材厚度选型、折弯圆角处理没结合实际工况做匹配。从实际应用场景来看，这类构件覆盖的范围极广，小到自动化线体旁的传感器安装支座、设备外围的走线架固定，大到小型机架的层板连接、轻型工装的定位挡边，甚至船舶舾装阶段的小型附件固定、教学实训台架的框架拼接，都能用到这类结构，不需要复杂的定制开模，靠常规钣金折弯、钻孔工序就能完成加工，适配性极强。

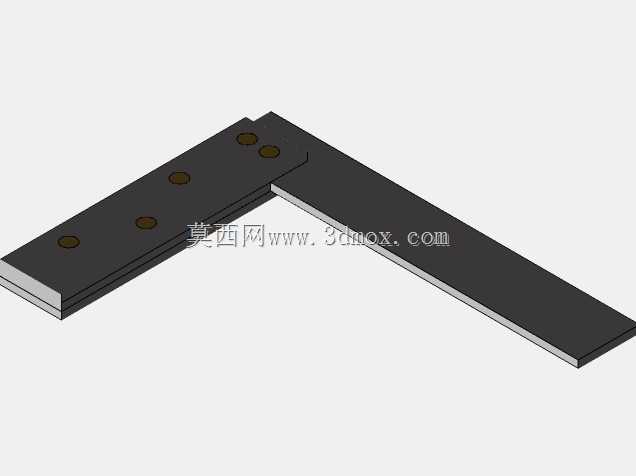

　　从功能特性上看，这个支架采用垂直折弯的L型结构，两个互相垂直的安装面分别承担不同的连接作用，长直边可贴合在大尺寸的型材、壁板平面上做固定，带孔的垂直边则用来挂载需要定位的功能部件，比如小型气动元件、走线槽、检测开关支架等。安装面上的孔位采用等距排布设计，孔位间距预留了标准紧固件的操作空间，不管是用内六角螺栓还是外六角螺丝装配，都不会出现工具干涉的问题，孔位的公差按照中等装配精度设计，既保证安装时的对位余量，不会因为孔位偏差导致螺栓穿装困难，又能控制连接后的窜动间隙，避免长期运行出现部件移位。

　　设计这类支架的时候，首先要核算的是实际挂载载荷，根据载荷大小选择对应厚度的板材，避免长期承重出现折弯处开裂或者安装面翘曲；其次折弯处的内圆角要匹配板材厚度，不能为了追求直角的贴合度把圆角做的过小，否则折弯位置会出现应力集中，受冲击载荷时容易从折弯线位置断裂。另外安装孔的位置要避开折弯变形区，距离折弯边预留足够的安全距离，防止钻孔或者冲孔时破坏折弯处的材料强度，同时孔边要做去毛刺处理，避免装配时刮伤安装面的防腐涂层，也能防止安装人员操作时被毛刺划伤。

　　从安装边界来看，这类支架的两个安装面平面度有明确要求，贴合面的平面度公差控制在合理范围内，保证和被连接件完全贴合，不会出现局部间隙导致连接松动。垂直边的孔位排布要和被挂载部件的安装孔位完全匹配，长直边的孔位可适当做成长圆孔，给现场安装预留一定的调整余量，应对基础安装面的位置偏差。整体结构没有多余的冗余设计，在保证结构强度的前提下尽可能控制材料用量，降低加工成本，同时表面可根据使用场景做镀锌、喷塑处理，适配潮湿、多粉尘等不同的工业使用环境，延长构件的使用寿命。很多刚入行的结构设计人员做这类支架时，容易忽略紧固件的头部沉台空间，或者孔位距离边缘太近导致安装时板材开裂，实际建模时就要把螺栓、螺母的装配空间预留出来，模拟实际安装的操作路径，确保装配工序能够顺畅完成，不需要现场二次扩孔或者打磨修改。
