小型桌面级数控铣削加工设备结构

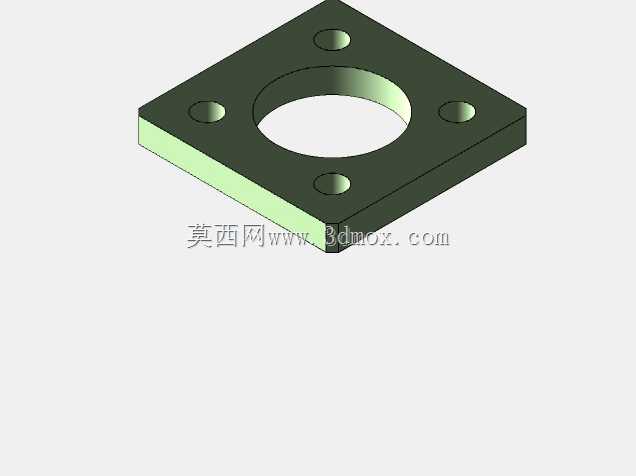

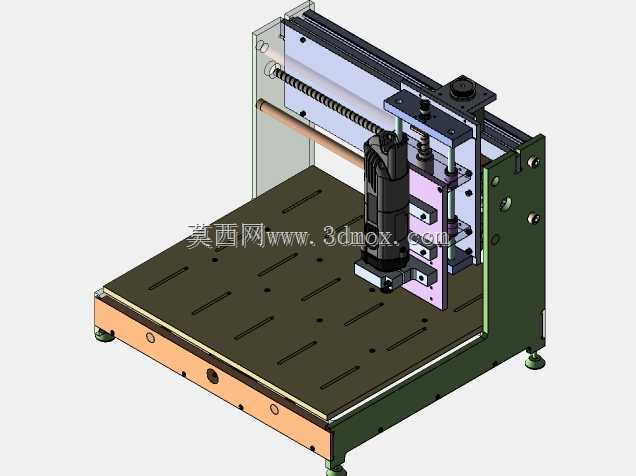

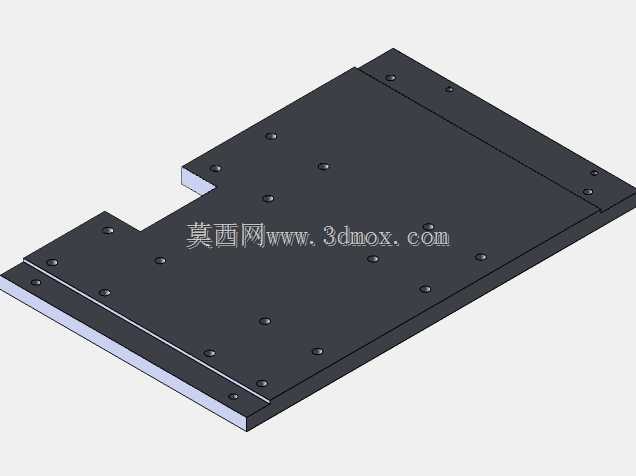

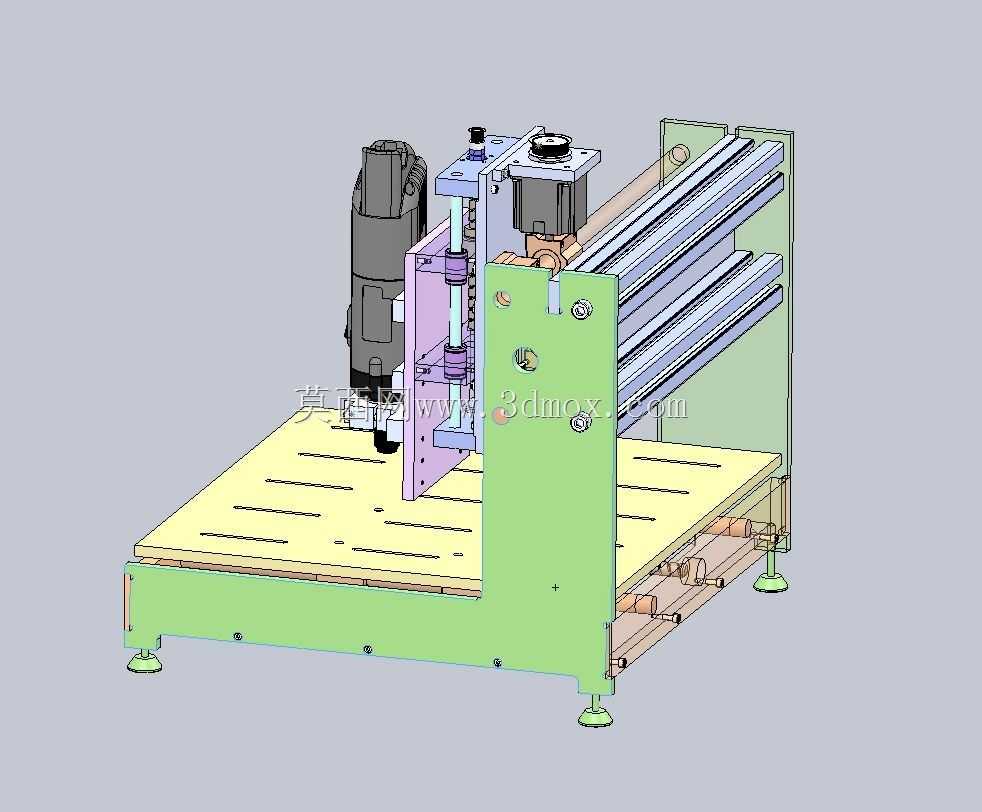

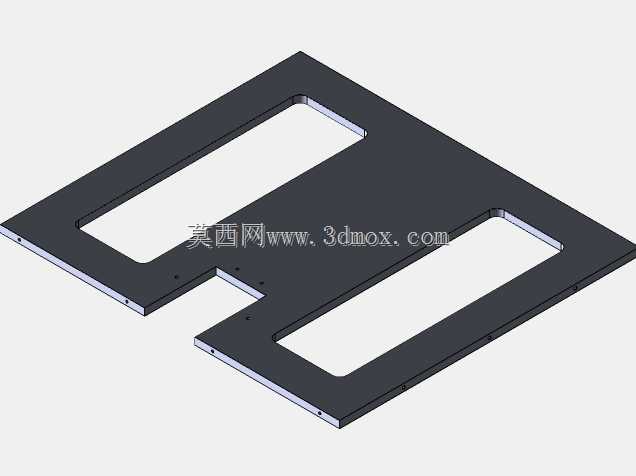

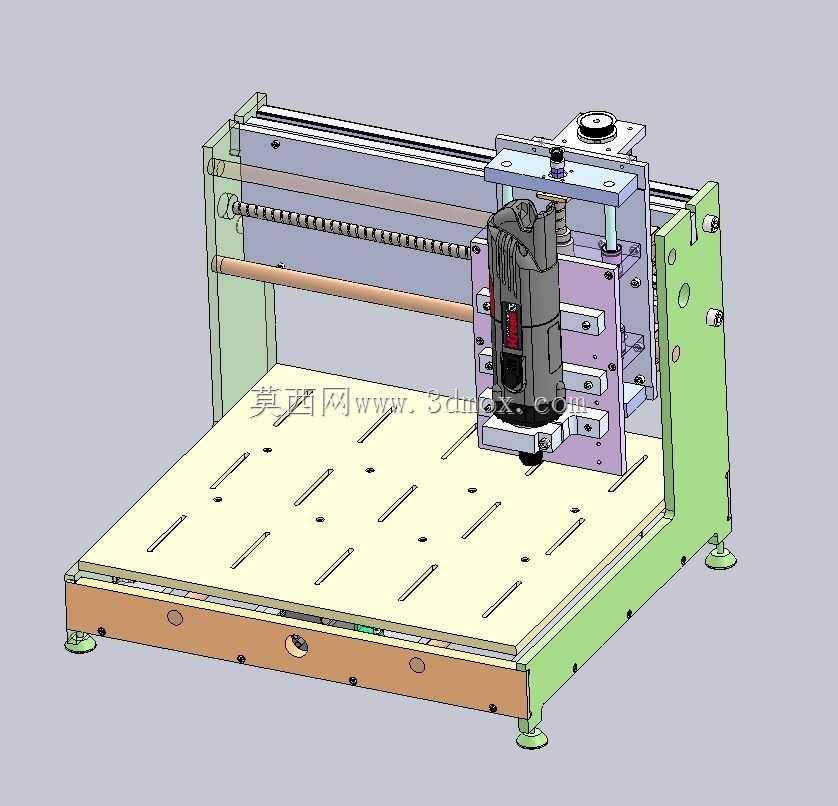

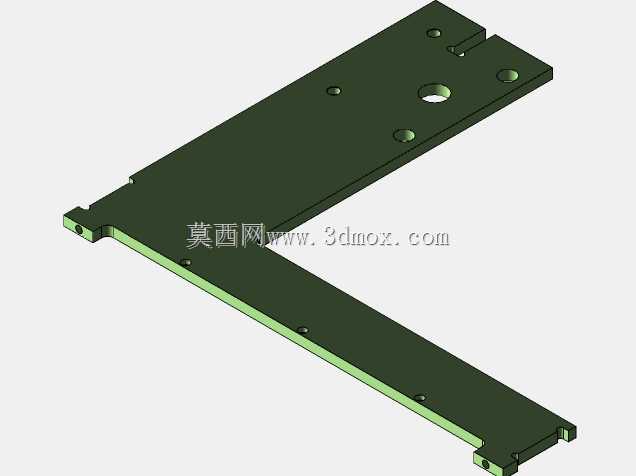

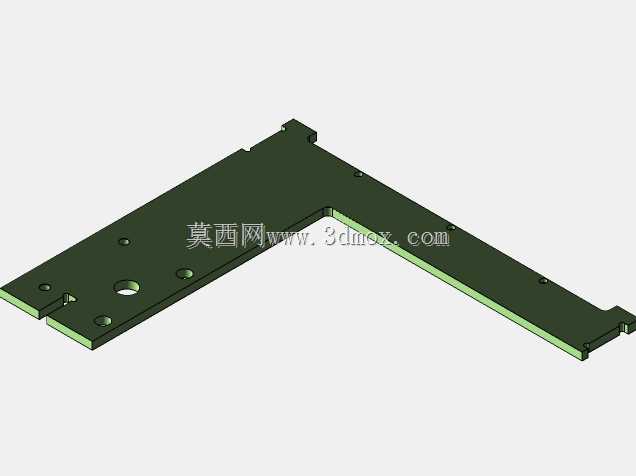

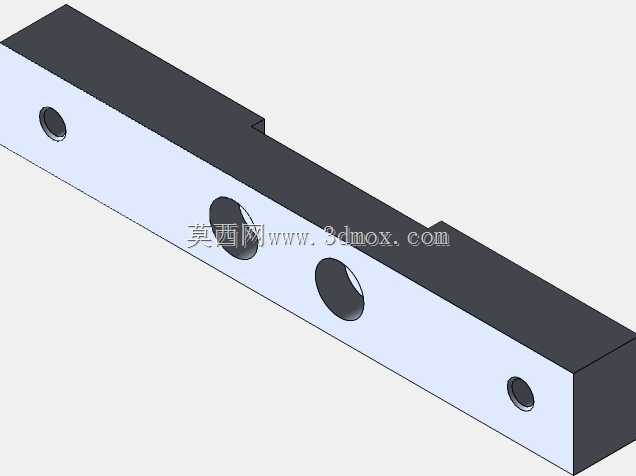

　　这款小型桌面式铣削加工设备，核心定位是满足小尺寸工件的精密铣削加工需求，常见于个人加工工坊、小型产品打样车间、院校机械实训实验室这类场景，用来完成软金属、工程塑料、木质板材等材质的平面铣削、轮廓切割、浅槽加工、简单三维曲面成型作业，相比大型工业铣床，它不需要占用大面积车间场地，对安装地面的承重要求极低，普通稳固的工作台面即可完成布设，适配小批量定制加工、产品原型快速验证的使用需求。从结构布局来看，设备采用了龙门式双立柱支撑架构，两侧立式支撑板作为Y轴传动的承载基础，横梁跨接在双立柱之间搭载X轴传动组件，Z轴滑台垂直安装在X轴滑座上，末端固定电主轴作为加工执行端，这种布局的优势在于整体结构重心偏低，加工过程中整机的振动幅度更小，

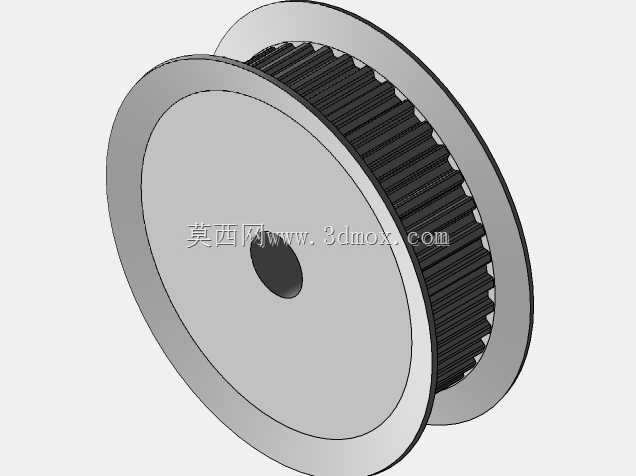

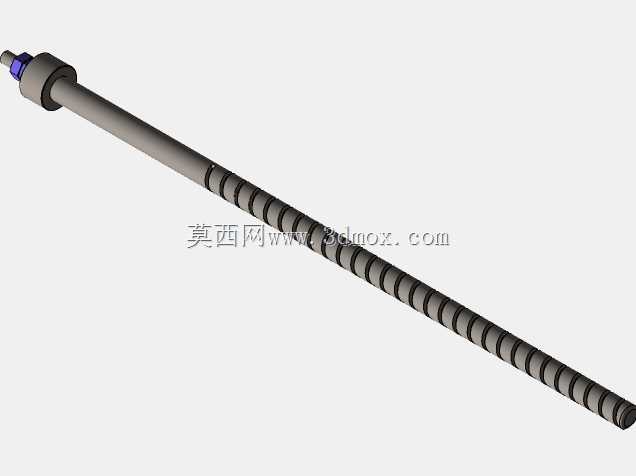

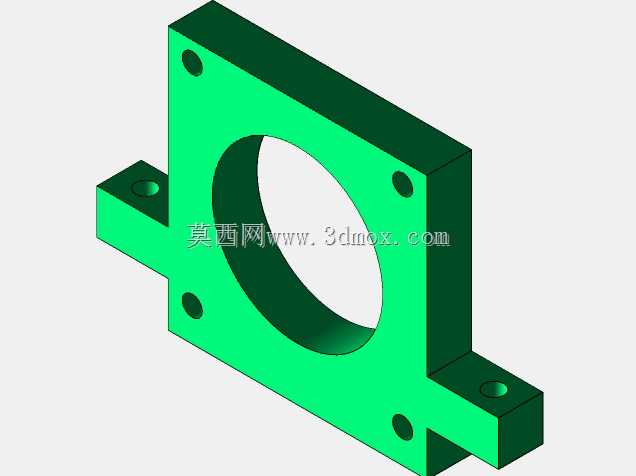

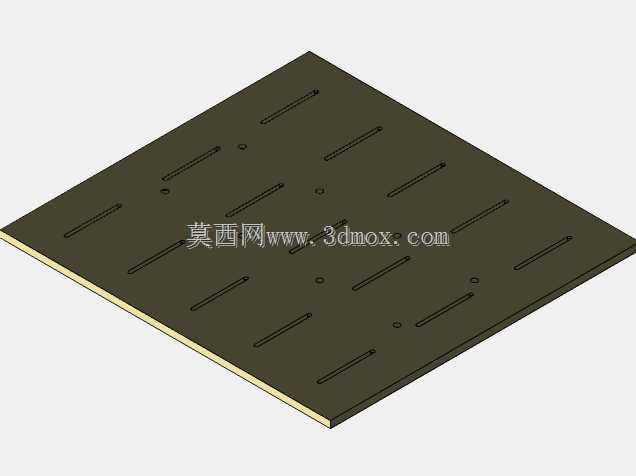

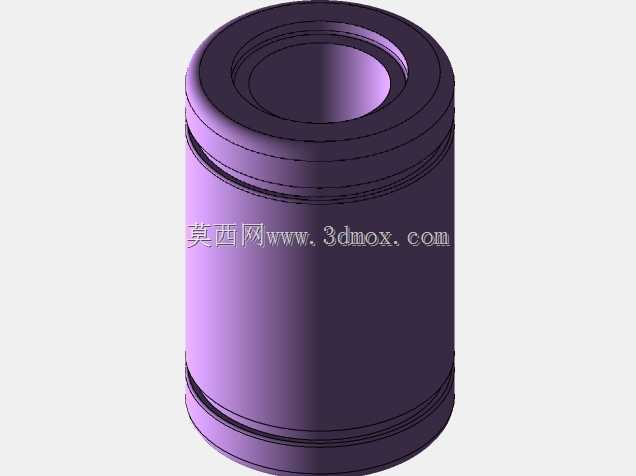

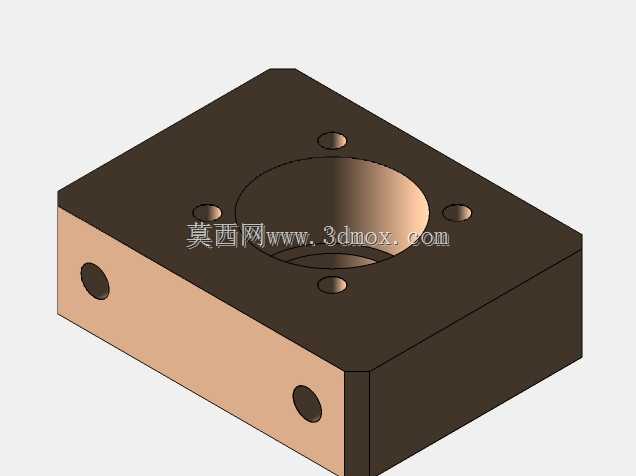

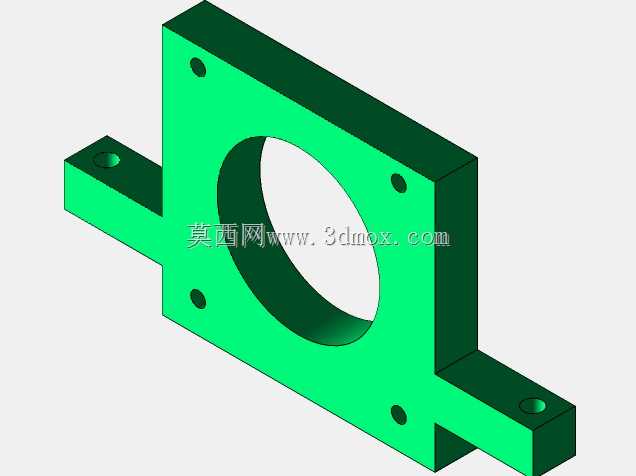

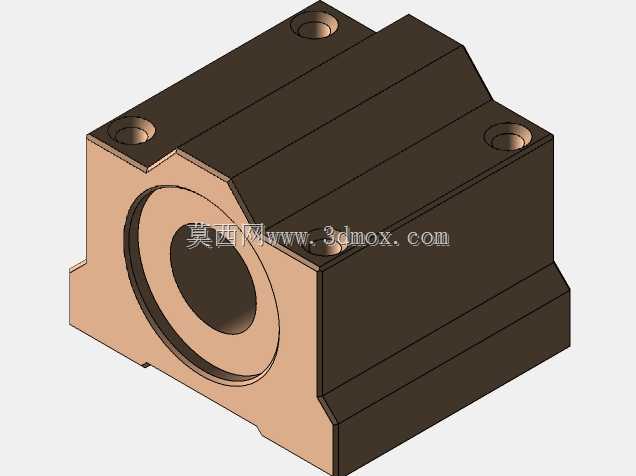

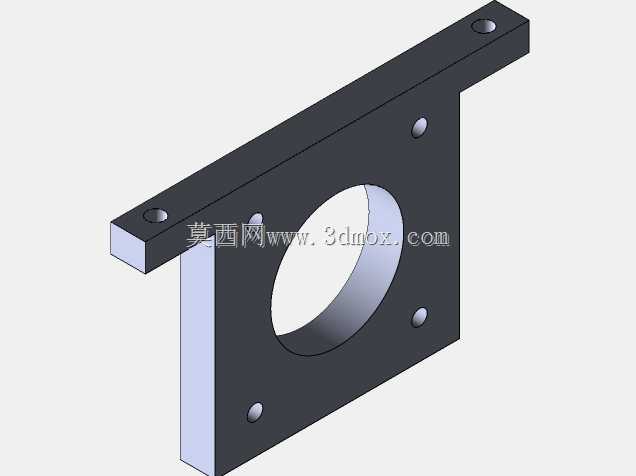

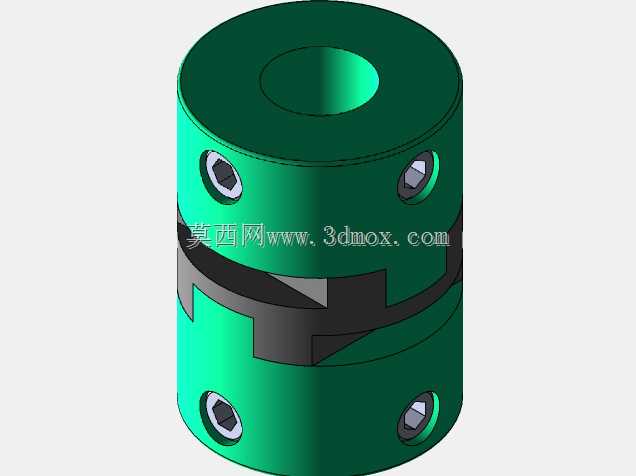

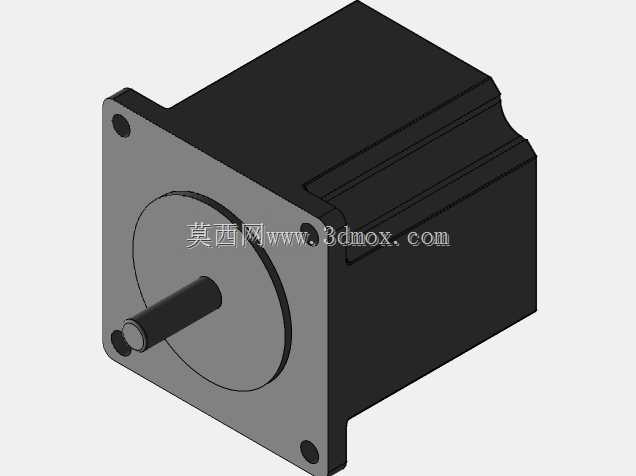

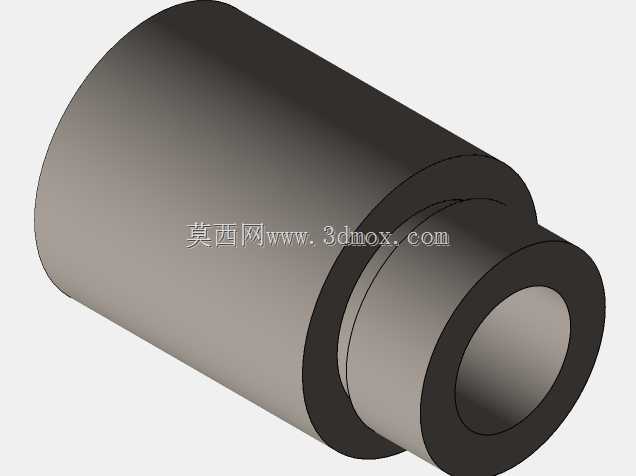

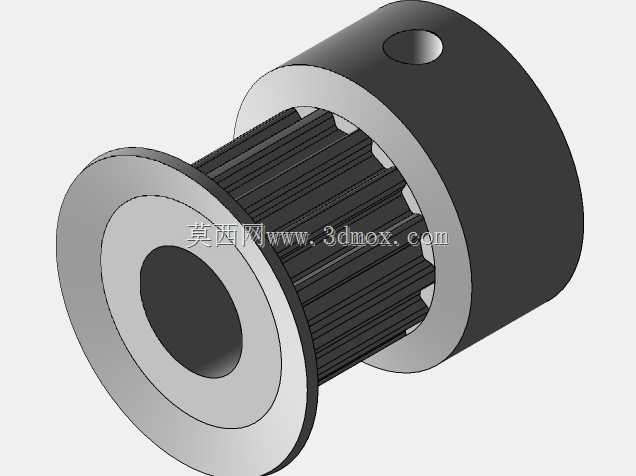

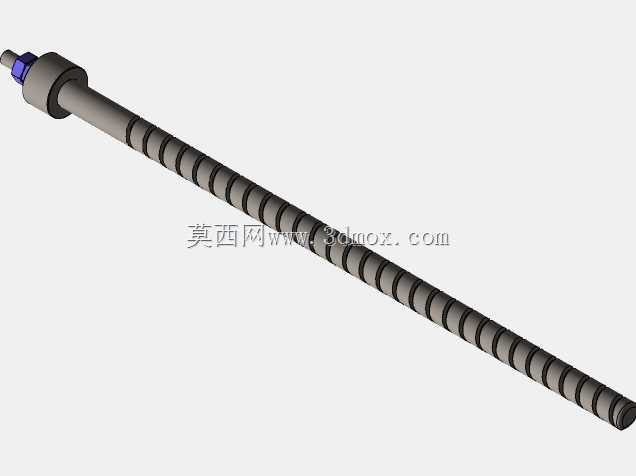

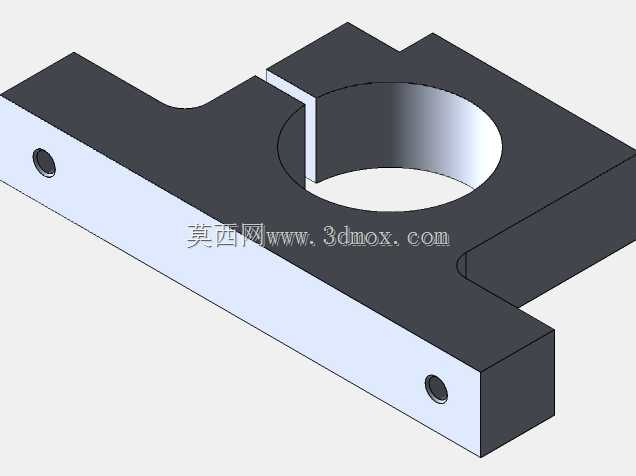

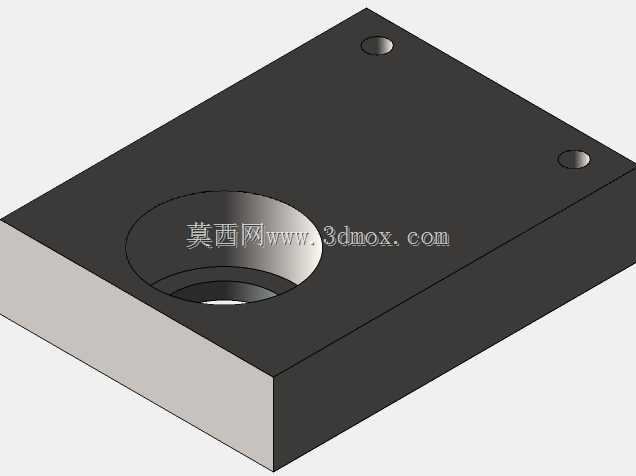

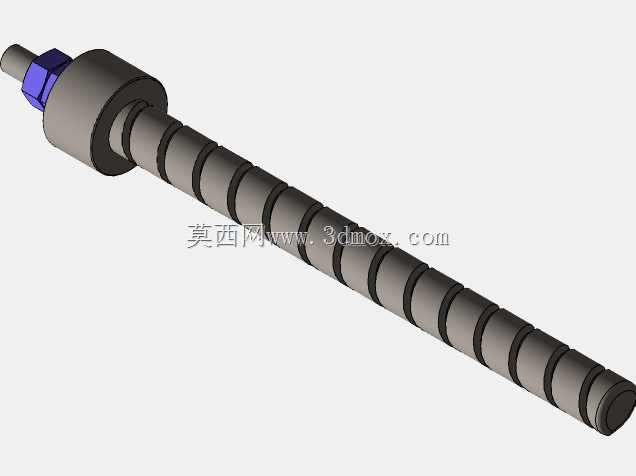

　　同时有效加工区域完全开放，工件装夹操作不会受到结构件的干涉。设备的工作台面采用带T型槽的绝缘板材设计，T型槽的排布间距经过统一规划，可配合通用压块、台钳等工装完成不同外形工件的快速装夹，工作台下方的底座采用型材拼接加钣金封边的结构，内部预留了电气元件、驱动模块的安装空间，底座四角配置可调式支撑脚杯，可在安装时快速调平工作台面，抵消放置面的平面度误差，避免加工过程中因为台面倾斜导致的加工精度偏差。传动系统的设计上，三个直线轴均采用丝杠加直线光轴的传动导向组合，丝杠负责传递进给动力，平行布置的光轴承担滑座的径向载荷与运动导向，这种配置相比单导轨结构，抗偏载能力更强，在Z轴搭载电主轴进行侧向铣削时，能有效抵消切削力带来的滑台偏转，

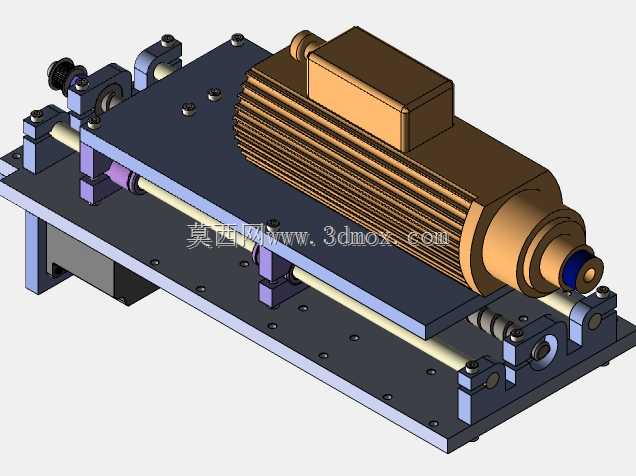

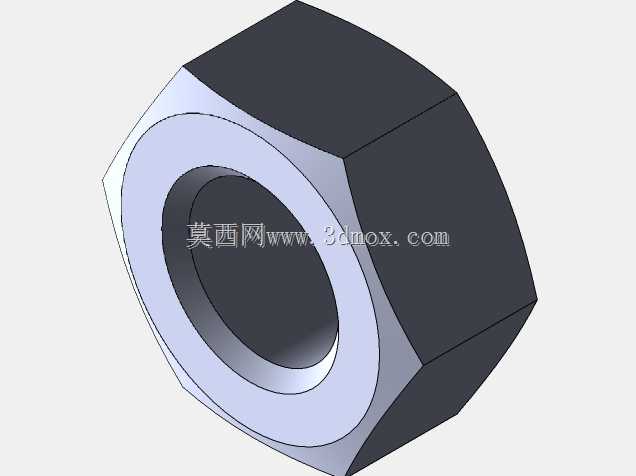

　　保证进给运动的直线度。电主轴采用高速风冷设计，夹持标准直径的铣刀，可根据加工材质的不同更换对应刀具，主轴的升降行程经过匹配设计，可满足120mm高度范围内的工件加工需求，工作台面的有效加工幅面覆盖常规A4纸张尺寸，足够应对绝大多数小型零件、创意加工件的尺寸需求。设计过程中充分考虑了DIY组装与后期维护的便利性，所有结构连接件均采用标准紧固件，没有特殊定制的异形连接结构，传动部件的安装位置预留了足够的调节间隙，可在长期使用出现传动间隙后，通过调整锁紧螺母完成丝杠预紧、导轨平行度校准，不需要额外拆解整机结构。电气布线的走线路径沿着结构件的内侧凹槽布设，避免运动过程中拖链剐蹭工件或者传动部件，所有运动部件的极限位置都预留了硬限位安装位，

　　可配合限位开关防止超程运动导致的结构碰撞损坏。从安装边界来看，设备整体的外轮廓尺寸紧凑，放置时只需要在设备前后预留出工件上下料、刀具更换的操作空间，左右两侧不需要额外预留过多的检修空间，日常维护仅需定期对丝杠、光轴传动面涂抹润滑脂，检查紧固件的锁紧状态即可，不需要复杂的专业维保流程。在实际加工应用中，这款设备可配合通用的运动控制方案完成加工路径的执行，能实现0.1mm级别的加工进给精度，对于小型手板件制作、工艺饰品加工、教学演示实训这类场景，完全能满足使用要求，相比工业级大型铣床，它的采购与使用成本更低，操作门槛也更友好，不需要操作人员具备多年的大型机床操作经验，经过基础的操作培训即可独立完成工件装夹、对刀、加工的全流程作业。结构设计时对各部件的受力变形做了针对性优化，双立柱的厚度、横梁的截面尺寸都经过受力校核，在满行程铣削硬质塑料件时，结构的弹性变形量控制在加工精度允许的范围内，不会因为结构刚性不足导致工件表面出现振纹。Z轴滑台的配重通过传动副的自锁特性实现，不需要额外加装配重块或者平衡气缸，简化了整体结构的同时，也降低了设备的整体重量，方便单人完成搬运与位置调整。
