扭矩工具机拉力改造直线导向模组结构

项目分类:机床 发布时间:2022-01-13 ID:501797
  • 扭矩工具机拉力改造直线导向模组结构
  • 扭矩工具机拉力改造直线导向模组结构
  • 扭矩工具机拉力改造直线导向模组结构
  • 扭矩工具机拉力改造直线导向模组结构

  这套结构是针对现有扭矩工具机做的拉力功能改造导向单元,主要解决原有扭矩设备在轴向加载作业时,施力方向偏移、加载行程无稳定导向的问题,常见应用场景是紧固件扭矩-拉力复合测试工位、小型轴类零件压装辅助加载、扭矩工具校准过程中的轴向力补偿环节。在车间实际的扭矩作业场景里,很多手动或半自动扭矩机具只具备周向扭矩输出能力,当工艺要求同时施加稳定轴向拉力、保证扭矩加载过程中工件与机具同轴度的时候,原有设备往往缺少对应的导向承载结构,容易出现加载杆偏摆、拉力值波动、工件夹持端受力不均的问题,这套改造模组就是直接加装在原有扭矩机具的安装立面上,不需要大规模改动原设备的床身结构,适配性较强。

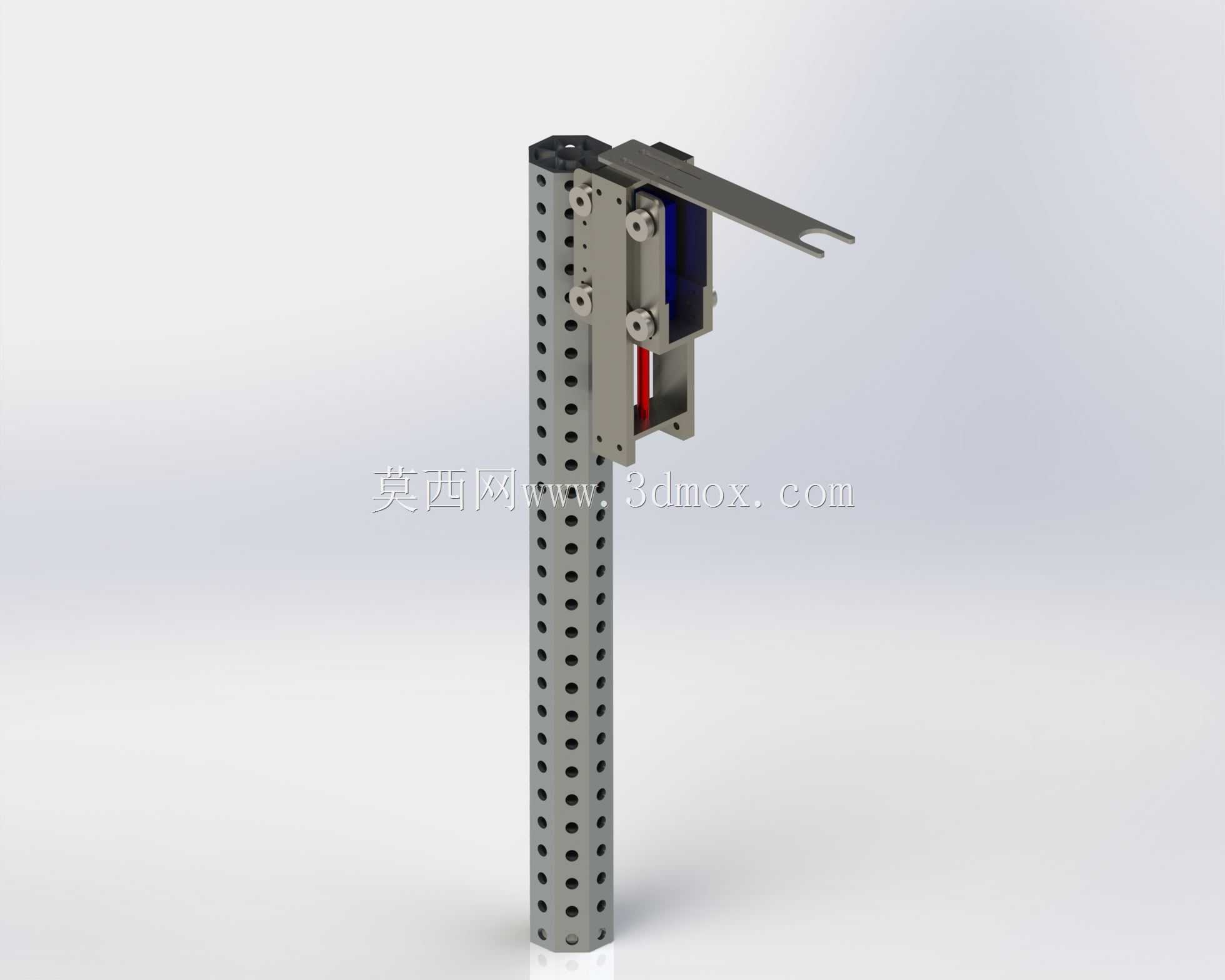

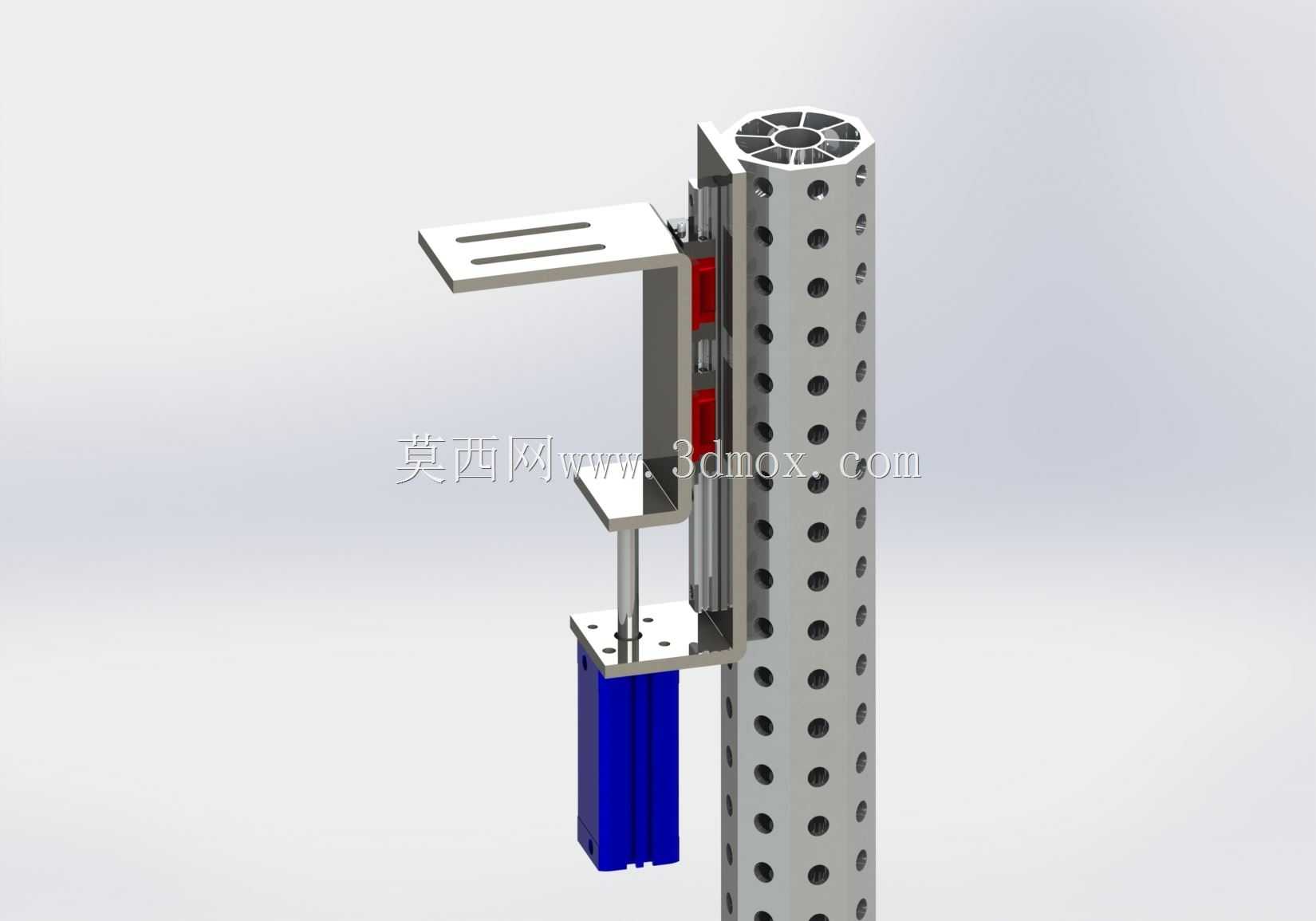

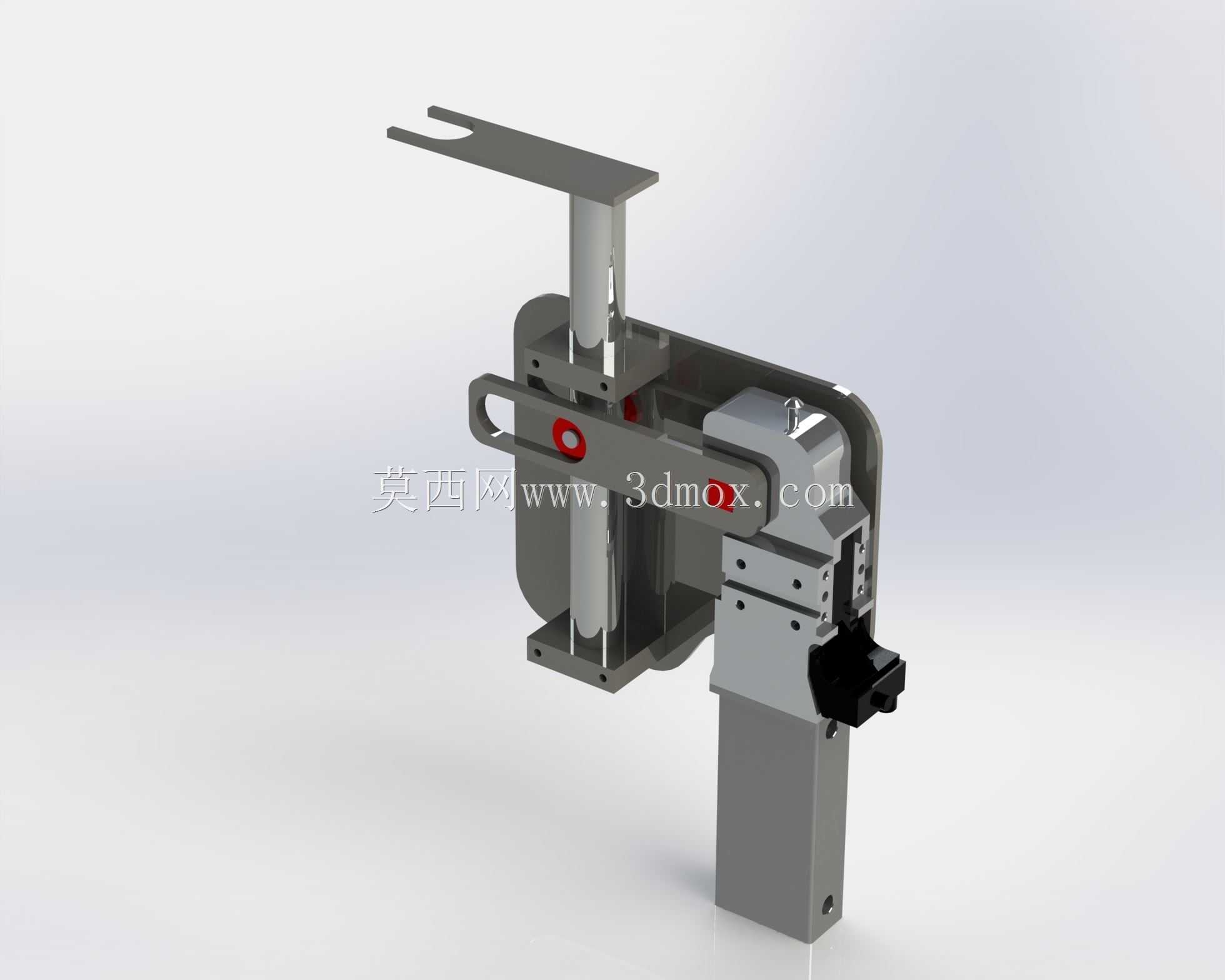

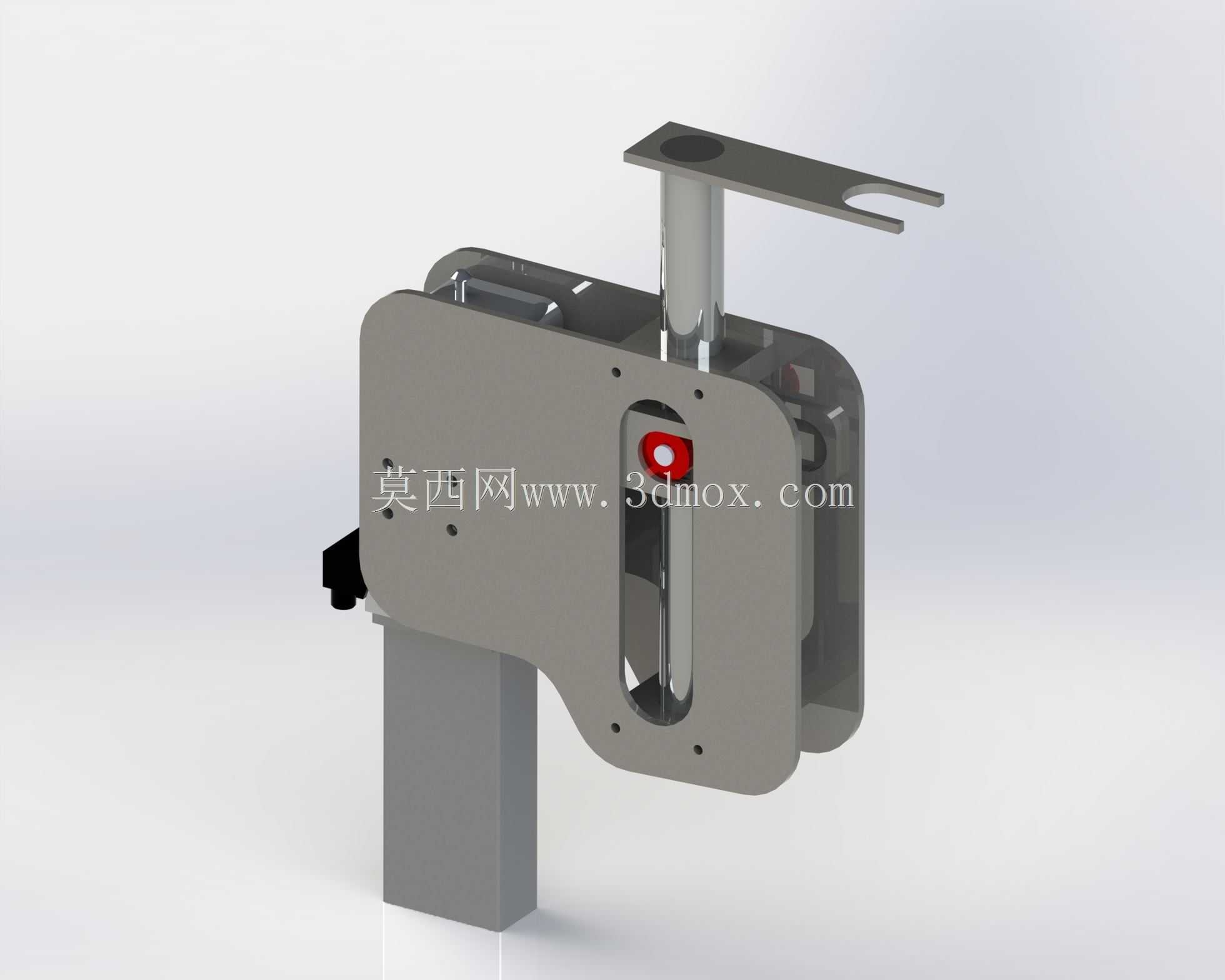

  从结构功能来看,这套导向模组采用单根多孔安装立柱作为承载基体,立柱上的等距阵列孔可以根据不同作业的行程需求、安装高度灵活调整滑台的固定位置,不需要额外加工定制安装孔位,现场改造的适配周期很短。滑台部分采用双侧限位的滑动配合结构,配合内置的牵引驱动单元,能够输出稳定的直线往复牵引力,滑台前端的叉形安装臂可以直接对接扭矩机具的加载端或者工件夹具,安装接口预留了标准的紧固件过孔,能够快速适配不同规格的夹具连接。滑台的侧面设置了行程限位的硬止挡结构,避免超行程运行造成内部构件的碰撞损坏,同时驱动单元的走线全部内置在滑台与立柱的配合间隙内,外部没有裸露的线缆,避免车间作业时的切屑、切削液、油污对线体造成损伤,也减少了线缆勾挂工装、工件的安全隐患。

  设计过程中优先考虑了原有设备的安装边界,整套模组的横向占用宽度控制在较窄的范围内,不会干涉原有扭矩机具的操作空间,操作人员在设备前进行工件上下料、扭矩参数调整的时候,不会被突出的结构磕碰。立柱的底部可以直接固定在原有扭矩设备的工作台面上,也可以通过转接板固定在设备的侧立面上,两种安装方式都不需要对原设备的床身做焊接、大面积铣削等不可逆加工,后续如果需要拆除改造结构,原设备可以快速恢复原有功能。滑台的牵引行程覆盖了常规扭矩作业的轴向补偿需求,从初始位置到最大伸出位置的行程范围内,全程的导向间隙控制在很小的范围内,保证加载过程中拉力方向与扭矩输出轴的同轴度误差满足工艺要求,避免因为偏载造成的扭矩测量值不准、工件螺纹损伤、机具输出轴异常磨损等问题。

  在实际选型适配的时候,需要先确认原有扭矩机具的输出端中心高,对应调整立柱上滑台的初始安装高度,保证滑台的牵引方向与机具输出轴的轴线完全重合;如果是用于压装类作业,需要根据所需的最大压装力确认滑台驱动单元的输出能力,这套结构的承载基体可以承受常规小吨位的轴向加载,适合轻型装配、测试类的扭矩设备改造,不适合大吨位的重型压装场景。滑台的配合面预留了润滑脂加注的位置,日常维护只需要定期在配合面涂抹少量润滑脂,就可以保证滑动顺畅,不需要复杂的拆解保养,适合车间一线的低维护需求。另外,多孔立柱的结构除了调整滑台高度,还可以在立柱上额外安装行程开关、位置传感器等检测元件,直接利用现成的孔位固定,不需要额外做支架,方便后续给设备增加行程限位、位置反馈的自动化功能,给后续的设备升级预留了足够的扩展空间。

  这套改造结构的核心思路是用最低的改造成本、最小的安装改动量,给原有扭矩机具补充稳定的直线牵引导向能力,解决生产现场扭矩作业中轴向力不稳定、导向不足的实际痛点,结构上没有冗余的设计,所有构件都兼顾了承载、安装、维护的实际需求,适合小型加工车间、检测工位对现有扭矩设备做功能升级时参考,建模过程中所有配合尺寸都按照常用工装的公差等级设定,加工制作的时候可以直接按照三维模型的尺寸下料加工,不需要做过多的尺寸调整,现场安装调试的难度较低,普通的机修人员就可以完成整套结构的加装与调试工作。
