机床用可调式成形切削刀头结构

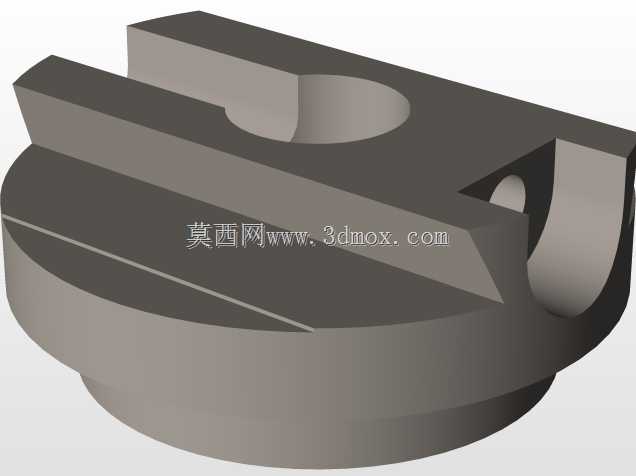

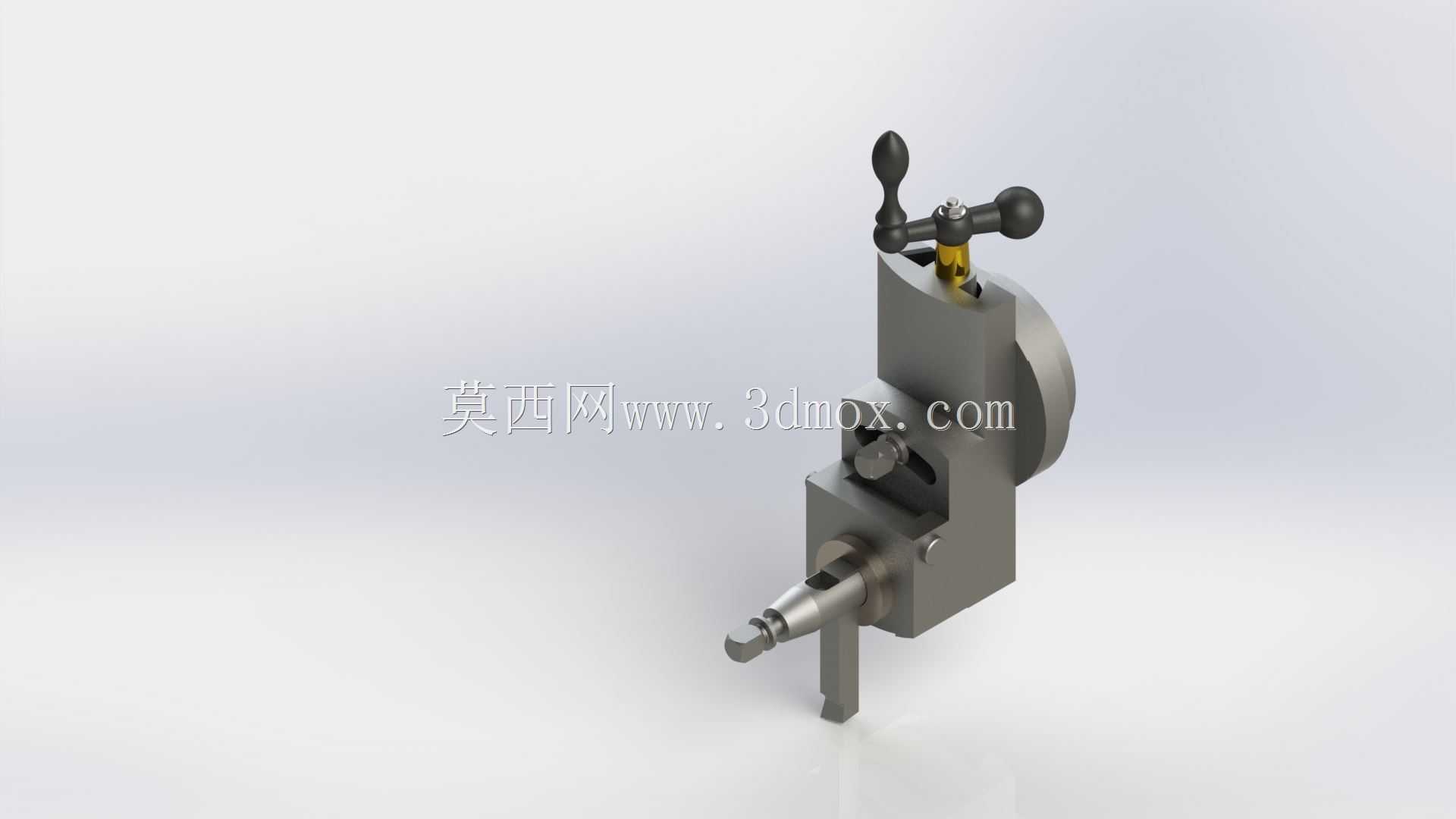

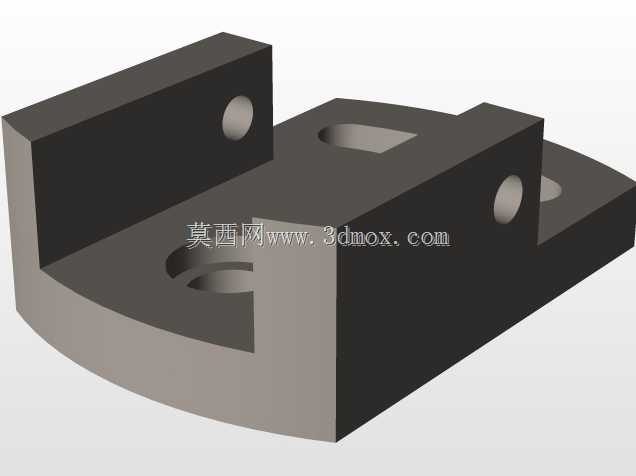

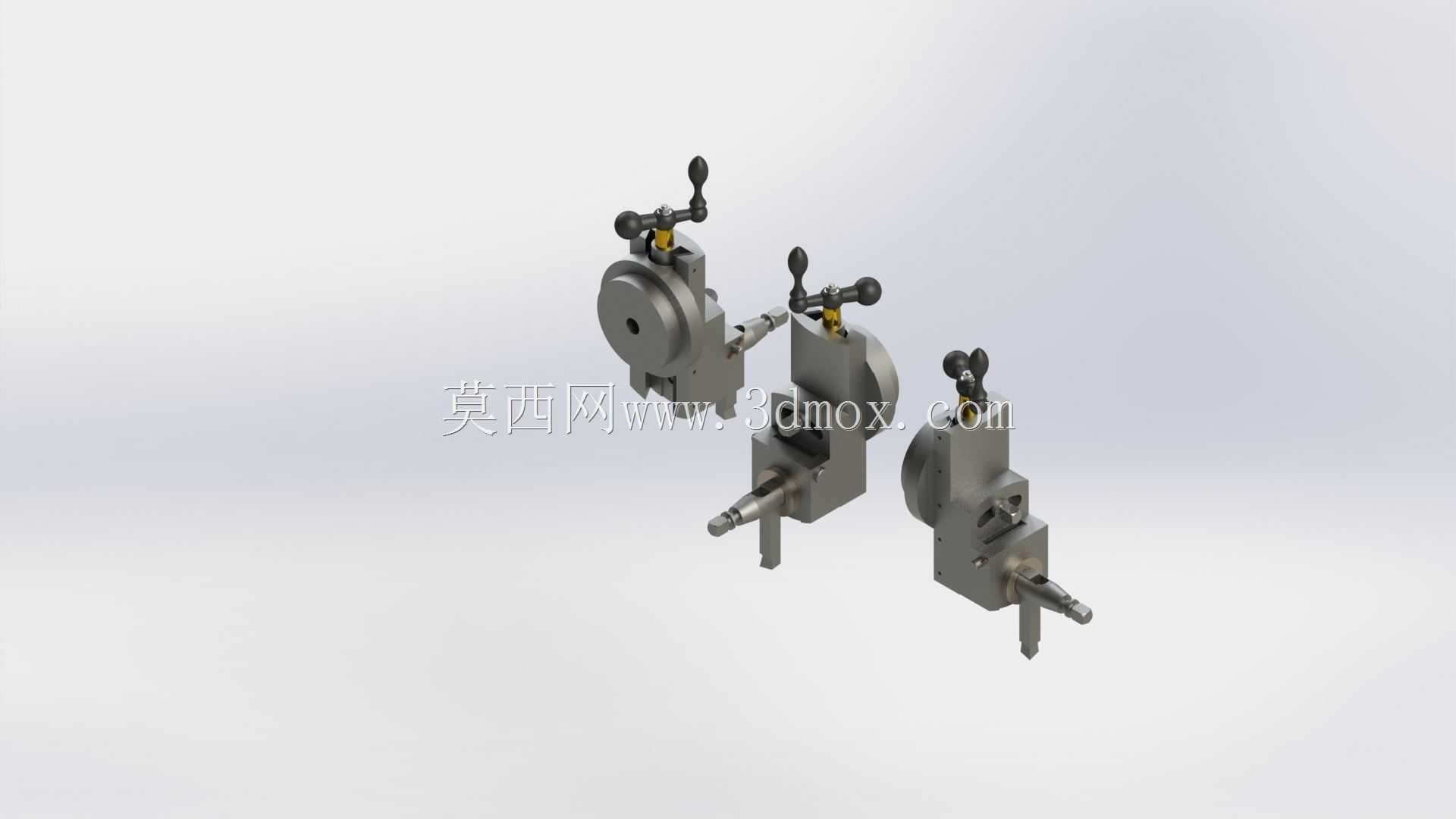

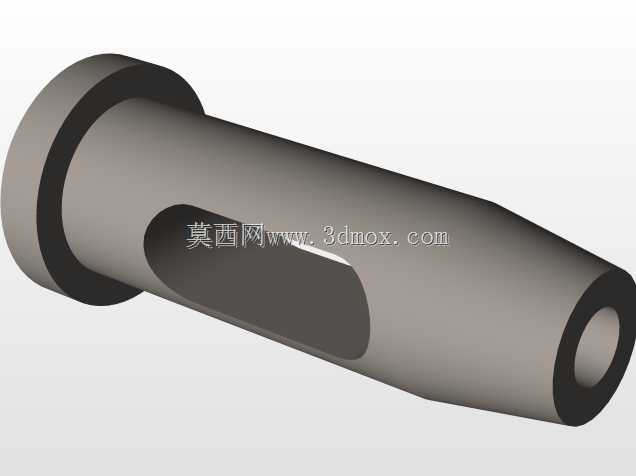

　　在普通车床、小型专用铣床的小批量异形轮廓加工场景里，这类成形刀头是替代定制焊接成形刀、降低换刀调试成本的核心功能部件，很多机加工车间在做台阶轴成型面、小尺寸止口、异形槽批量加工时，都会用到这类可调结构的刀头组件，不用每次根据加工轮廓重新磨制焊接刀具，调整操作手柄就能快速锁定切削工位，适配不同的进给行程需求。从结构功能来看，整个刀头采用分体式装配设计，主体安装基座为一体式钢制结构，侧面预留的圆柱安装柄是和机床刀架连接的核心定位面，安装时直接插入车床方刀架的对应安装孔，或者通过过渡压板固定在铣床工作台的专用刀座上，安装基准面的平面度控制在0.02mm以内，保证装夹后不会出现切削振颤。基座上部的操作组件包含两个球形锁紧手柄和微调进给结构，

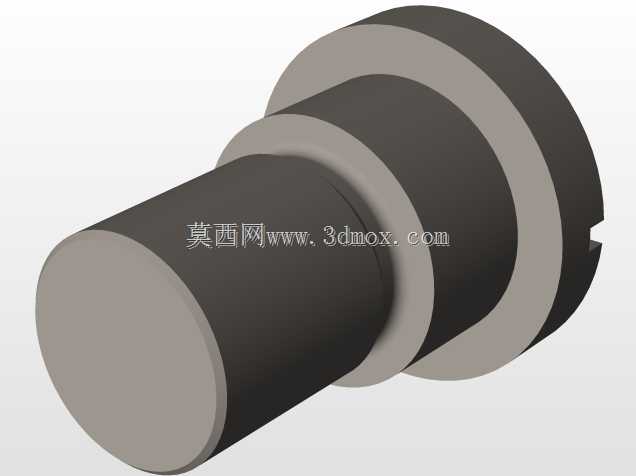

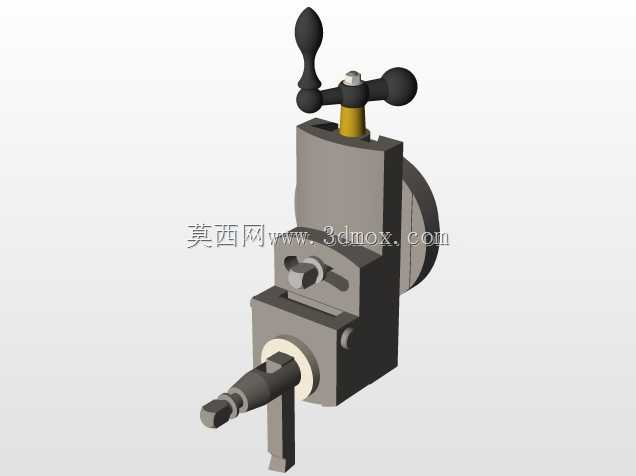

　　其中横向布置的手柄负责刀头切削角度的粗调锁定，竖向布置的小手柄负责切削深度的微量进给，调整精度可以达到0.01mm每格，能满足普通成形加工的尺寸公差要求，不需要额外搭配百分表做反复对刀。前端的切削工作端采用快换式刀夹设计，成形刀片通过侧面的紧定螺钉固定在刀夹槽内，刀片磨损后只需要松开螺钉更换对应轮廓的成形刀片，不需要拆卸整个刀头基座，大幅缩短换刀停机时间。设计这类刀头的时候，首先要考虑的是机床刀架的安装边界，安装柄的直径和伸出长度要适配普通卧式车床C6132、C6140系列的刀架安装孔尺寸，整体安装后不会和卡盘、尾座产生运动干涉，刀头的最大回转半径控制在120mm以内，保证在加工小直径轴类零件时，刀座不会碰到工件外圆。

　　其次要考虑切削受力的传导路径，切削过程中产生的径向力和轴向力会直接通过刀夹传递到主体基座，再通过安装柄传递到机床刀架，所以基座内部的滑动配合面都做了淬硬处理，硬度达到HRC45-50，长期使用不会出现配合间隙变大导致的让刀问题。上部的锁紧机构采用楔形锁紧结构，当扳动球形手柄时，内部的楔形块会压紧滑动导轨面，锁紧力足够承受45号钢切削时的切削抗力，不会在进给过程中出现刀头移位的情况。在实际加工应用中，这类刀头最适合加工长度在50mm以内的成形外轮廓、内凹止口、环形密封槽，加工时只需要根据工件轮廓更换对应形状的成形刀片，调整好切削深度后，通过机床的纵向进给就能一次走刀完成成形面加工，相比用普通车刀逐点靠模加工，加工效率能提升3倍以上，

　　加工出的轮廓一致性更好，尺寸散差可以控制在0.05mm以内，完全满足普通机械零件的装配要求。另外刀头侧面的圆形定位盘是角度调整的刻度基准，上面刻有0-90度的角度刻度，需要加工带锥度的成形面时，可以松开锁紧手柄转动刀头主体，对准需要的角度刻度后锁紧，就能完成锥面成形加工，不需要额外调整小刀架角度，对操作工人的技能要求更低。整个刀头的外形没有多余的突出结构，所有操作手柄的布置都在工人站在机床操作位就能直接触达的位置，调整时不需要探身到机床加工区域，操作安全性更高。滑动配合面之间设计有防尘结构，能阻挡切削过程中产生的铁屑、切削液进入配合间隙，日常维护只需要定期在注油孔加注少量润滑油，就能保证滑动调整的顺畅性，不会出现卡滞、锁紧失效的问题。在做三维建模的时候，所有配合面的公差都按照基孔制间隙配合选取，滑动面的配合公差选H7/g6，保证调整顺滑的同时不会有过大的间隙，安装柄和刀架的配合选H7/h6，保证装夹后的定位精度，所有棱角位置都做了R1-R2的倒角处理，避免装配和使用过程中划伤操作人员。
