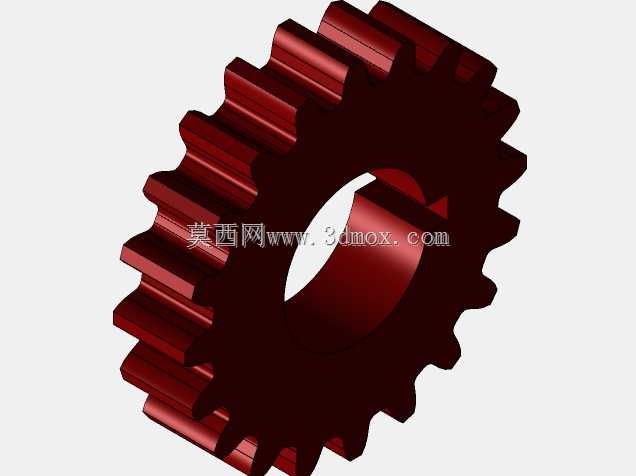

标准渐开线直齿圆柱传动齿轮结构

　　在常规通用机械的中速传动链路里，直齿圆柱齿轮是应用覆盖度极高的基础传动元件，从普通农用输送设备的动力传递单元，到中小型机床的进给传动副，再到轻工包装机械的同步传动机构，都能见到这类零件的身影。这类齿轮的核心功能是在平行轴之间传递旋转扭矩与运动，相比斜齿、人字齿等其他圆柱齿轮类型，直齿轮不存在轴向分力，对支撑轴承的轴向载荷要求更低，安装调试的容错空间也更大，在转速不超过1500r/min的中速传动场景下，传动效率可以稳定维持在96%以上，完全能满足多数通用设备的动力传递需求。

　　从设计逻辑来看，这类直齿轮的齿形采用标准渐开线廓形，齿向与齿轮轴线完全平行，建模过程中需要先确定分度圆直径、模数、齿数、压力角这些核心参数，齿根部分按照标准要求做圆角过渡，避免应力集中导致的轮齿断裂失效。齿轮中心的安装孔需要与传动轴做过渡配合，孔壁通常会设计键槽结构，用来传递扭矩，避免齿轮与轴之间出现相对转动；部分需要减重的大尺寸直齿轮，还会在轮辐位置设计均匀分布的减重孔，在不影响结构强度的前提下降低零件整体重量，减少传动过程中的转动惯量，提升设备启停阶段的响应速度。

　　实际选型应用时，需要重点关注齿轮的安装边界尺寸：首先是齿顶圆直径，这个尺寸决定了齿轮安装时的径向预留空间，必须保证啮合的两个齿轮齿顶之间不会出现干涉；其次是齿轮的齿宽，齿宽直接影响传动的承载能力，齿宽越大承载能力越强，但过宽的齿宽会对轴的平行度提出更高要求，容易出现偏载导致轮齿局部磨损加剧；最后是中心安装孔的直径与键槽尺寸，这两个参数必须与匹配的传动轴完全对应，才能保证安装后的同轴度，避免传动过程中出现振动、噪音过大的问题。

　　很多一线设备运维人员都有实际体会，直齿轮在中速工况下运行表现十分稳定，维护成本极低，只需要定期补充润滑脂就能保证长期可靠运行，但当线速度超过一定阈值进入高速区间时，由于轮齿是沿整个齿宽方向同时进入啮合、同时脱离啮合，啮合冲击带来的噪音会明显上升，同时齿面的磨损速度也会加快，因此这类齿轮通常不会被布置在设备的高速级传动链路中，更多是用在中低速、载荷平稳的传动部位。建模过程中需要特别注意齿形的精度，渐开线的起始点与齿顶圆、齿根圆的过渡必须顺滑，不能出现棱角或曲面断层，否则后续生成工程图、做数控加工编程时会出现轮廓错误，直接影响零件的加工精度；同时轮齿的阵列必须严格按照齿数做均匀圆周阵列，保证每个轮齿的分度误差控制在允许范围内，避免啮合时出现卡滞、传动比不稳定的问题。

　　在不同的应用场景下，直齿轮的材料选择也有区别，普通轻载传动场景可以用45号钢做调质处理，齿面硬度达到HB220-250就能满足使用要求；如果是载荷较大、启停频繁的传动场景，就需要用20CrMnTi做渗碳淬火处理，齿面硬度可以达到HRC58-62，大幅提升齿面的接触强度与耐磨性，延长零件的使用寿命。安装过程中需要严格控制两个啮合齿轮的中心距误差，中心距过大会导致齿侧间隙过大，传动反向时会出现冲击，中心距过小则会导致轮齿啮合过紧，齿面磨损加剧，甚至出现卡齿、断齿的严重故障；同时还要保证两根安装轴的平行度，避免轮齿出现一端接触一端悬空的偏载情况，保证整个齿宽方向都能均匀受力。
