工业破碎机配套操作平台三维设计

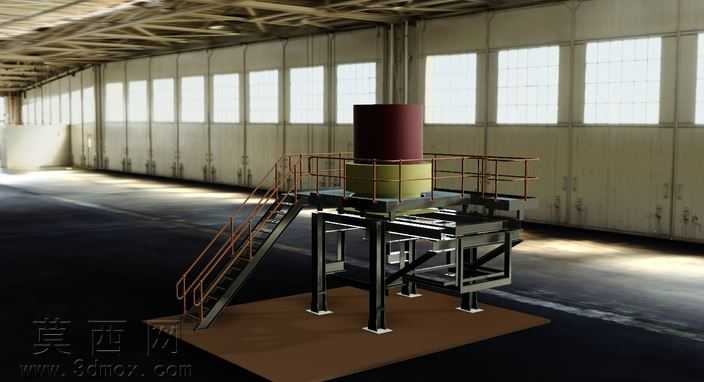

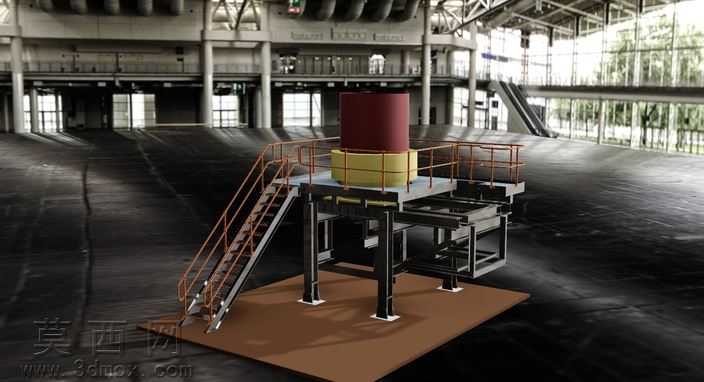

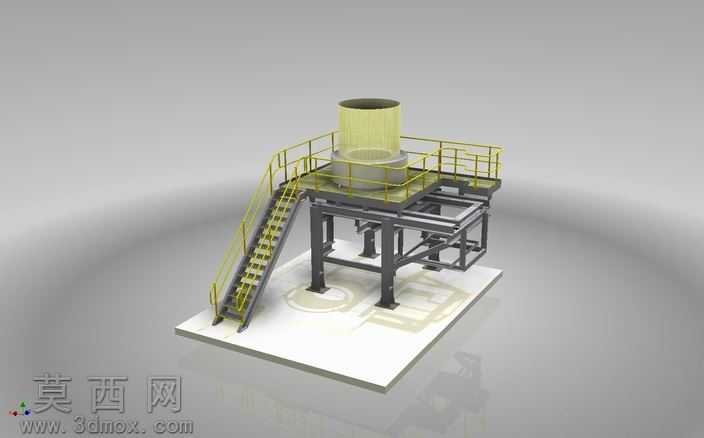

本作品为破碎机配套操作支撑平台的三维设计成果，整体采用钢结构框架式设计思路，围绕破碎机的安装定位、操作维护、人员通行三大核心需求展开建模设计。建模过程中严格遵循工业钢结构设计规范，对平台的各部分结构进行了精细化还原：底部采用多组H型钢立柱作为主支撑，立柱底部设置方形安装底座，可通过地脚螺栓与混凝土地面实现刚性固定，保障整体结构的承重稳定性；立柱之间通过横向、斜向的型钢横梁进行连接加固，形成稳定的桁架式支撑结构，有效分散上部设备与人员荷载，避免结构出现形变晃动。平台上层为设备安装台面，台面预留了破碎机筒体的精准安装定位孔位，孔位周边设置加强筋结构，适配破碎机主体的安装固定需求，保障设备运行时的同轴度与稳定性。台面侧边设置标准化的安全防护栏杆，栏杆采用黄黑警示配色，横杆与立杆间距符合工业安全防护标准，可有效避免人员操作时发生坠落风险；平台一侧设置倾斜式钢制爬梯，爬梯踏步采用防滑花纹钢板制作，爬梯两侧同步设置扶手栏杆，爬梯与平台台面、地面的连接角度经过合理测算，兼顾人员通行的便利性与结构安全性。建模过程中对各钢结构部件的连接节点进行了细节还原，包括螺栓连接位、焊接坡口的细节呈现，材质赋予上区分了不同部件的材质属性：支撑钢结构采用哑光深灰钢材材质，爬梯与防护栏杆采用醒目的黄色警示漆材质，安装底座与台面采用浅灰色防滑钢材材质，破碎机上部筒体采用半透明磨砂材质区分展示，整体渲染效果清晰直观，可直接用于破碎机产线的布局规划展示、钢结构件的加工下料参考、安装施工的流程指导，也可作为矿山破碎、建材加工等行业产线设计的配套参考模型，帮助设计人员快速完成破碎工段的整体布局验证，提前排查平台与设备的安装干涉问题，优化现场操作与维护的空间动线。
