M72摩托车曲轴箱前盖组合件结构设计

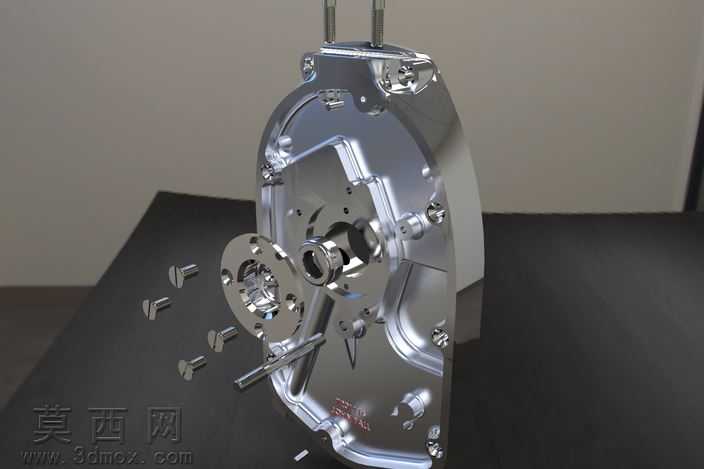

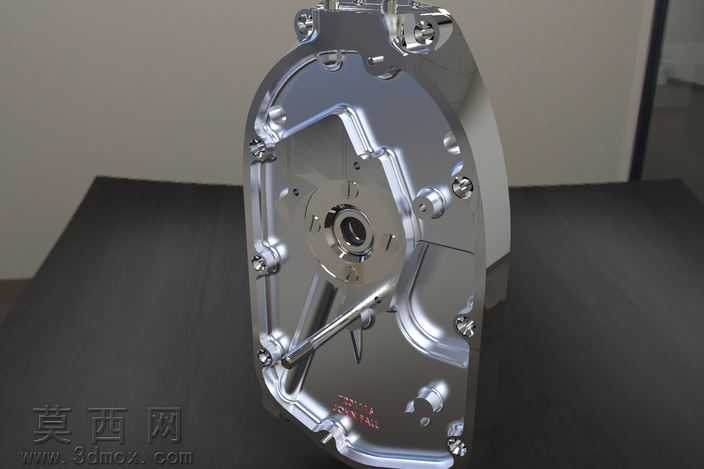

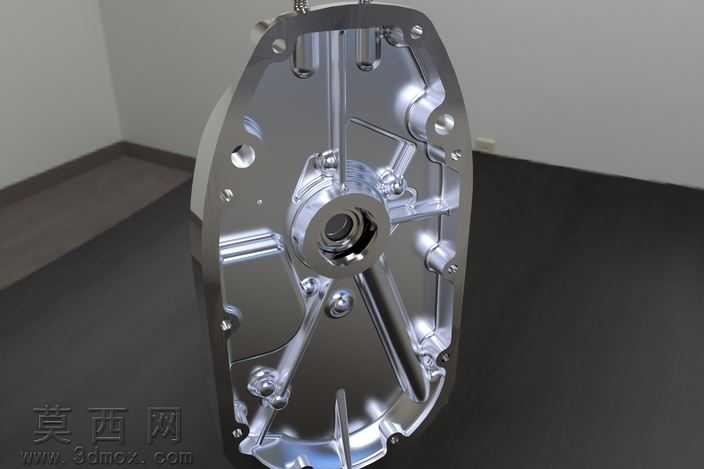

该作品为摩托车动力核心部位的曲轴箱前盖组合装配结构，在三维建模阶段遵循摩托车发动机箱体类零件的设计规范，首先完成基体特征的参数化搭建：以曲轴安装孔位为核心定位基准，依次构建前盖的主体型腔、周边安装凸台、螺栓过孔、油封安装位、定位销孔等基础特征，所有孔位同轴度、安装面平面度公差均参照摩托车发动机行业设计标准设定，保证后续装配的匹配精度。建模过程中对组合件包含的各附属零件进行同步建模，包括紧固螺栓、密封端盖、定位轴销等配套零件，每一个零件的尺寸参数都与前盖主体的对应安装位做关联约束，在装配环境下通过同轴、重合、平行等配合关系完成整体组装，可直观呈现各零件的装配顺序与位置关系，避免出现装配干涉问题。材质与渲染表现上，针对前盖主体的铸铝加工材质做了精细化调整，还原了铝合金经精密机加工后的金属质感，对加工面做了高光反射参数设置，非加工的铸造面则调整为略带磨砂的亚光金属质感，配套的钢制螺栓、轴类零件赋予了镀锌钢材的材质属性，通过光影参数调整突出金属零件的棱边转折与曲面弧度，渲染效果真实还原了零件加工完成后的实物状态。结构设计层面，该前盖组合件兼顾了密封性能、安装强度与轻量化需求，主体壁厚根据不同部位的受力情况做差异化设计，安装螺栓的排布围绕曲轴受力区域均匀分布，保证结合面的压紧力均匀，避免出现漏油隐患；同时预留了相关附件的安装接口，兼顾了装配工艺性与后期维护的便利性，整体结构完全参照真实M72摩托车曲轴箱前盖的实物结构逆向建模完成，各部位比例协调，特征完整，可用于摩托车结构教学、发动机装配演示、改装设计参考等场景。
