胡斯华纳570发动机离合器盖密封垫片

　　在小型通用动力机械的售后维修与改装场景中，密封垫片的匹配度直接决定了动力总成的运行可靠性，尤其是越野链锯、大功率园林修剪设备这类高转速、高振动的作业机具，离合器腔的密封失效往往会导致润滑脂泄漏、外界粉尘侵入摩擦副，轻则造成离合器打滑动力输出不足，重则引发摩擦片异常烧蚀、轴承抱死等恶性故障。这款适配胡斯华纳570系列动力单元的离合器盖垫片，正是针对老款带H标识离合器盖与570发动机壳体的安装匹配需求开发，解决了老旧机型原厂配件供应不足、副厂垫片密封公差不达标的实际痛点。

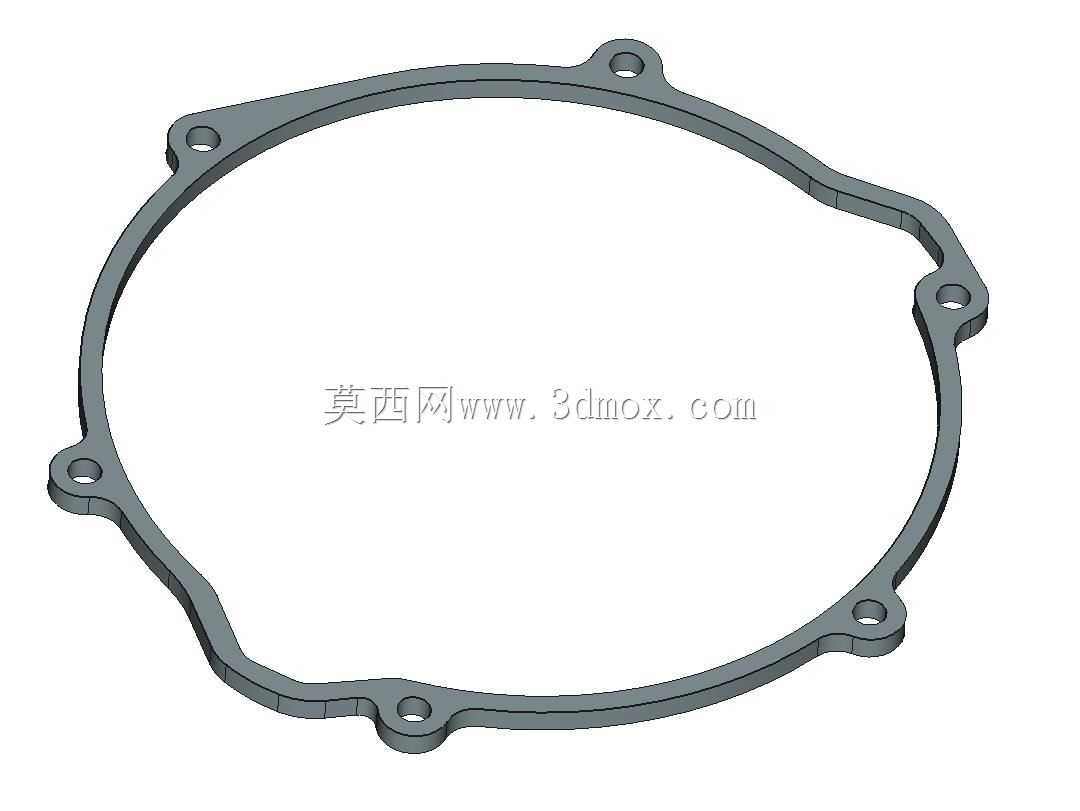

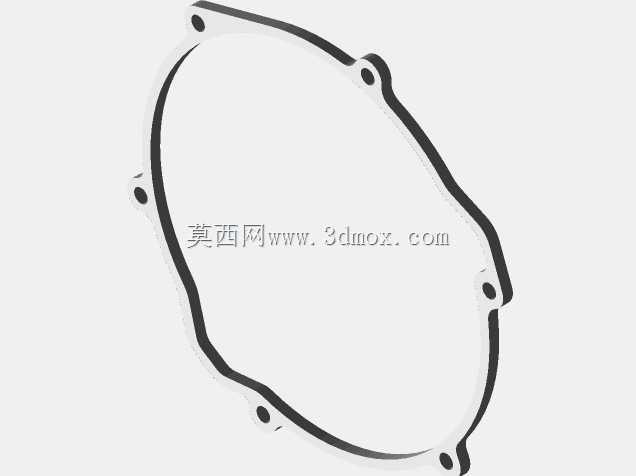

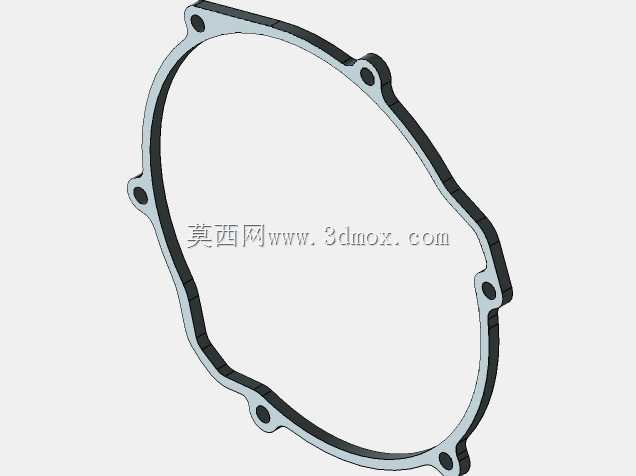

　　从实际安装边界来看，该垫片整体为异形环状结构，沿周向分布的7个安装孔位完全匹配离合器盖与发动机壳体的对应螺栓点位，孔位的位置度公差控制在0.1mm以内，安装时无需额外扩孔或修磨，即可实现与结合面的完全贴合。垫片的轮廓走向完全跟随离合器盖的外缘造型，在对应离合器操纵机构避让、壳体加强筋的位置做了精准的轮廓裁切，既不会出现垫片边缘超出壳体外缘影响外观的问题，也不会因为内圈轮廓过大干涉离合器甩块的正常运动行程，安装后垫片的内缘与离合器摩擦组件的旋转边界保留了1.2mm的安全间隙，高转速运行下不会出现垫片剐蹭摩擦片的异常问题。

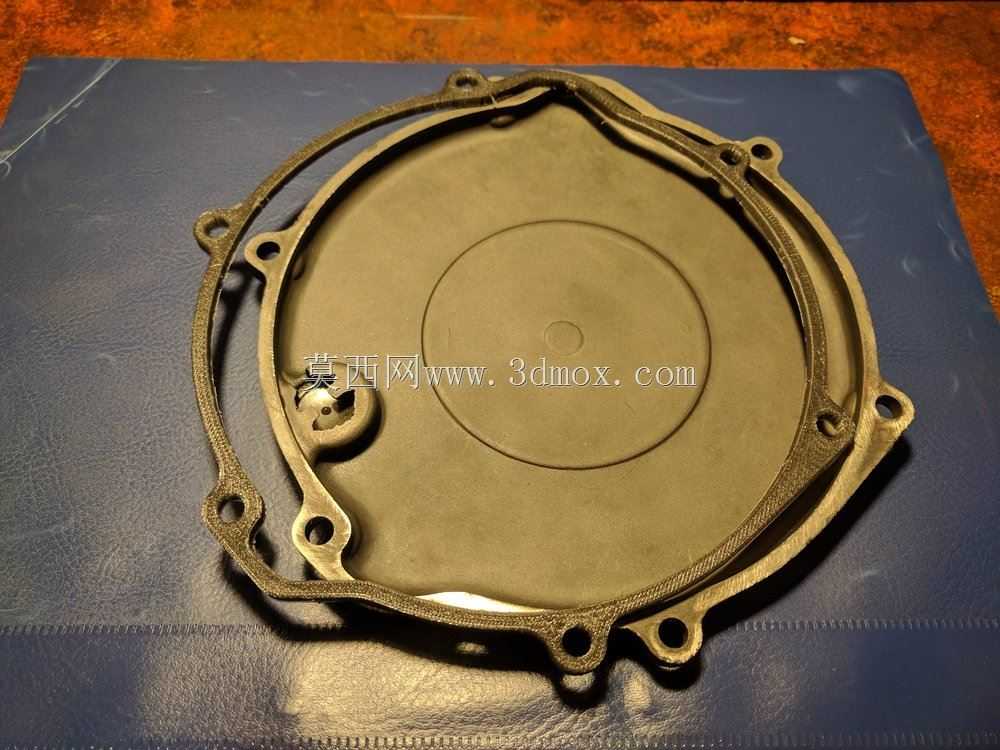

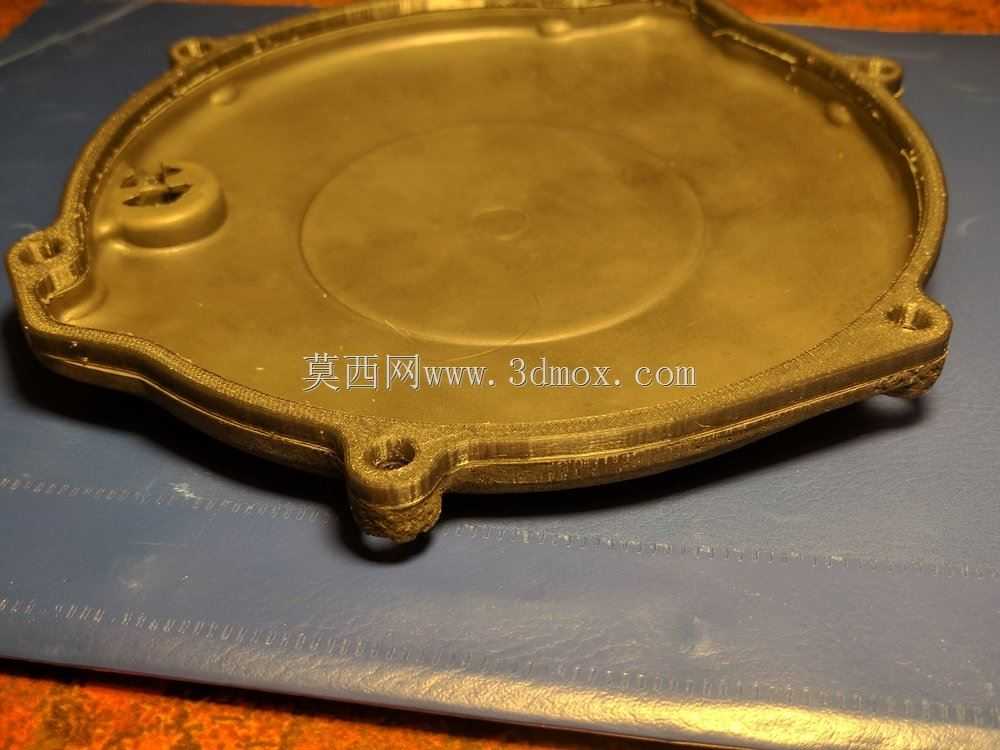

　　设计过程中没有采用传统的正向测绘开模思路，而是基于二维扫描的实物点云数据进行逆向重构，先通过高精度扫描获取原厂失效垫片与壳体结合面的完整轮廓数据，再对扫描数据中的形变、磨损偏差进行修正，还原垫片在自由状态下的真实尺寸。重构完成后分别通过3D打印制作手板件、CNC铣削制作成品件进行多轮装机验证，反复调整垫片的厚度与压缩回弹率，确保在螺栓按规定扭矩拧紧后，垫片的压缩量处于15%-20%的合理区间，既能完全填充结合面的微观加工刀痕与平面度误差，又不会因为压缩量过大导致垫片永久形变失去密封能力。

　　从功能特性来看，这款垫片的核心作用是实现离合器腔的静密封，阻断腔体内润滑脂的外泄路径，同时阻挡作业环境中的木屑、沙尘、水汽进入离合器腔内部。针对园林机具作业时振动大、温度波动范围宽的特点，垫片的材质选型兼顾了耐温性与抗疲劳性能，在发动机连续高负荷运行导致离合器腔温度升至120℃的工况下，垫片不会出现软化蠕变，在冬季低温-10℃的户外作业环境中，垫片也不会因为硬度过高失去密封弹性。垫片的厚度经过多轮验证选定为0.8mm，既能够补偿老旧离合器盖与壳体结合面因为长期拆卸、腐蚀产生的平面度误差，又不会因为垫片过厚导致离合器盖安装位置偏移，影响离合器操纵臂的行程与分离间隙。

　　在实际维修作业中，使用这款垫片无需对原有壳体或离合器盖进行任何二次加工，只需彻底清理结合面残留的旧密封胶、垫片残渣，将垫片对齐定位孔放置后，按对角顺序分次拧紧固定螺栓即可完成装配，相比传统的打密封胶作业方式，不仅装配效率提升了60%以上，也避免了密封胶挤入腔体内部污染离合器摩擦片的风险，后续拆卸维护时也不会出现残胶难以清理的问题，非常适合户外应急维修、批量售后维保等场景使用。对于三维建模从业者而言，这类逆向重构的密封件模型也提供了小批量异形配件开发的典型参考，从扫描数据处理、公差修正到实物验证的全流程逻辑，同样适用于其他老旧机械配件的逆向设计工作。
