可调式机床锁紧定位机械副结构

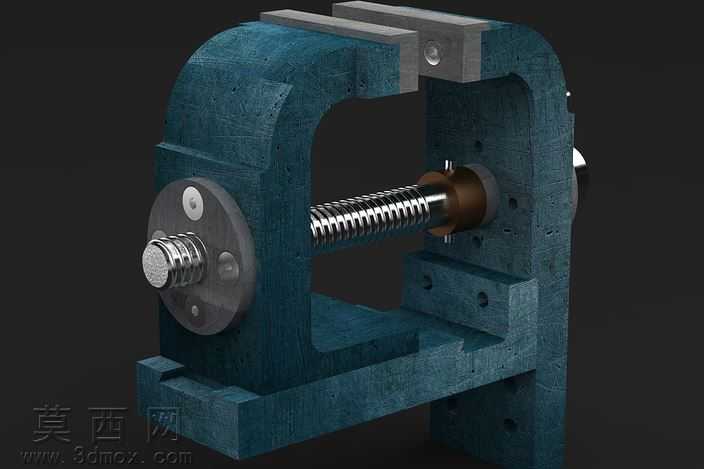

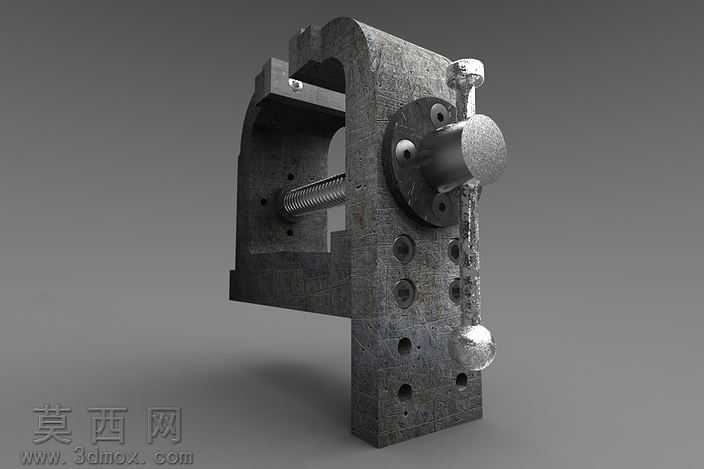

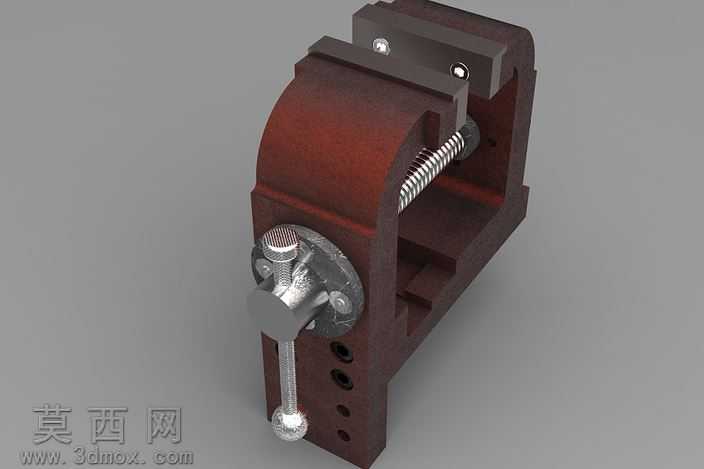

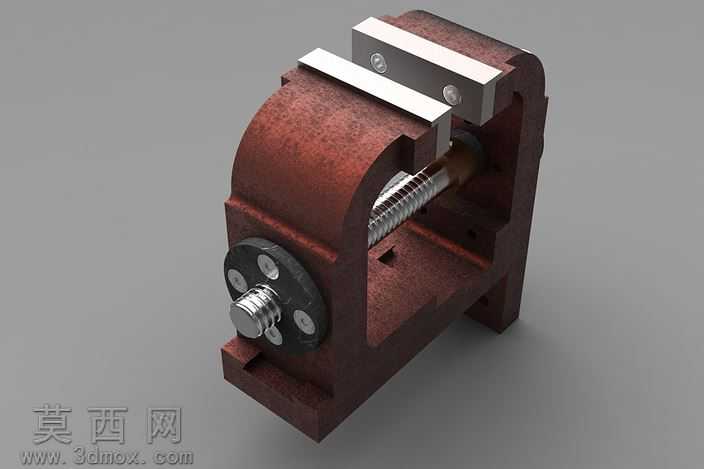

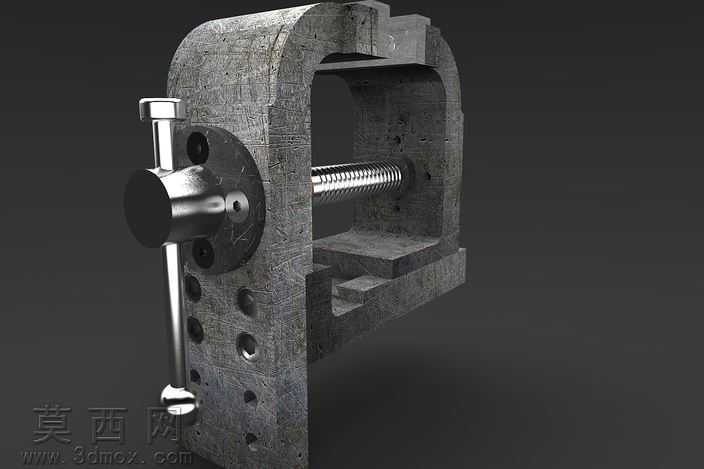

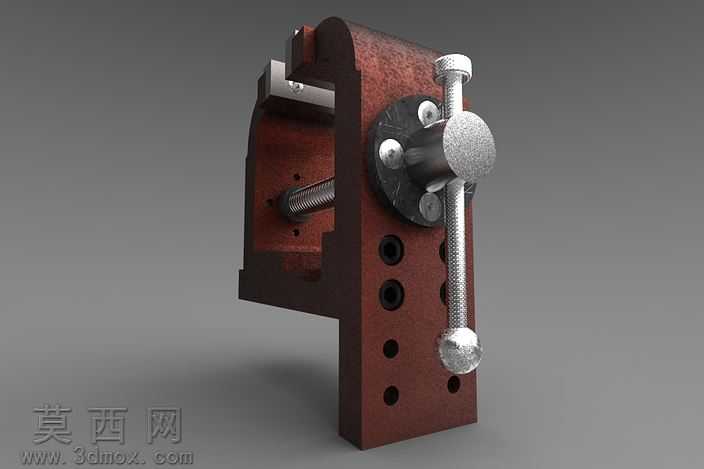

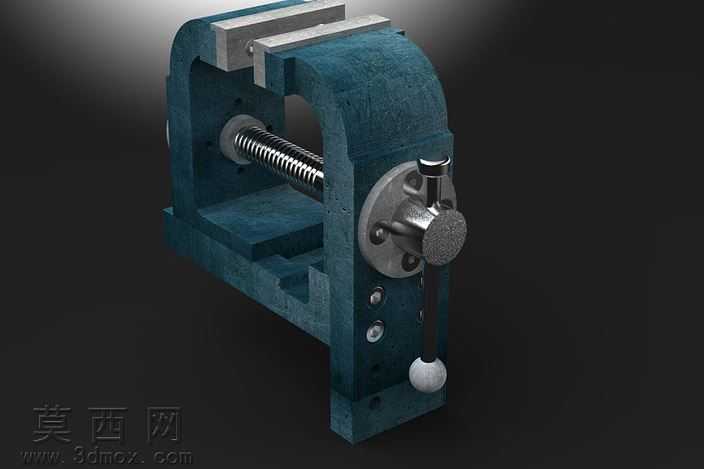

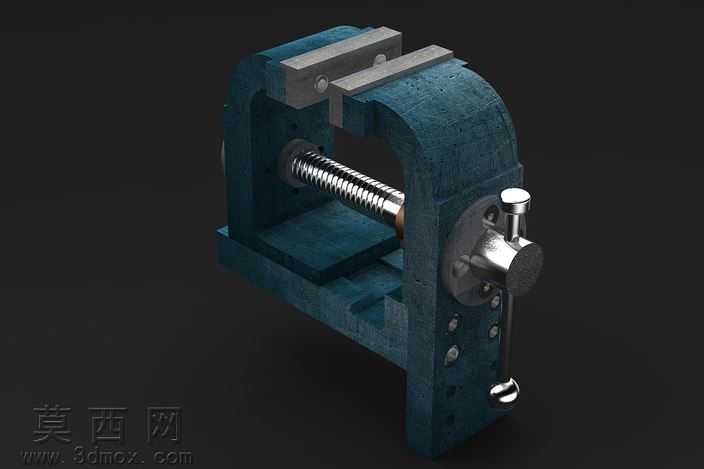

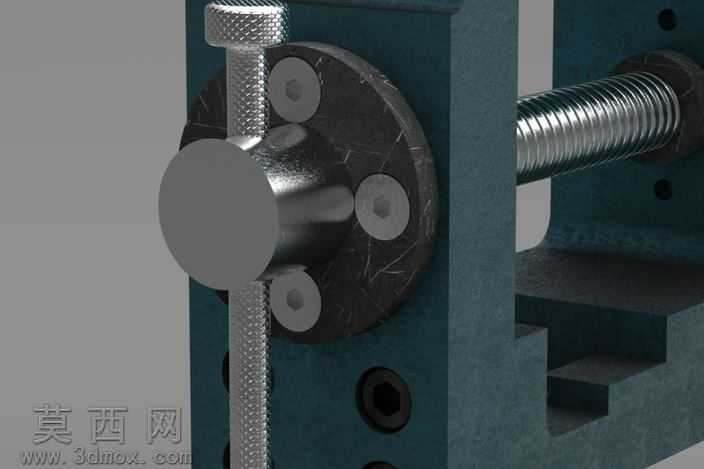

本机械副三维模型采用参数化建模思路完成整体构建，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构都做了贴合实际加工工艺的细节还原。模型主体的C型基座采用铸铁材质表现，渲染阶段为基座赋予了做旧氧化的铸铁质感，表面还原了铸造工艺带来的细微粗糙肌理，同时做了边角使用磨损的色彩过渡处理，让基座呈现出长期工业使用的真实质感。基座侧面排布的多组安装孔位，建模时严格按照等间距定位规则绘制，孔口做了符合钻削加工特征的微小倒角，还原实际机加工的细节特征。中部的调节螺杆组件采用调质钢材材质，渲染时为螺杆表面赋予了细腻的金属拉丝纹理，螺纹部分采用螺旋扫描特征精准建模，牙型角、螺距参数均符合普通公制螺纹的标准规范，保证结构的可装配性与工程参考价值。前端的锁紧压盘部分，通过四颗内六角紧固螺钉与基座连接，建模时还原了内六角螺钉的头部槽型细节，压盘与调节螺杆的配合面做了同轴度约束，模拟实际装配中的转动配合关系。侧置的锁紧操纵杆采用滚花手柄设计，建模时通过阵列纹理特征还原了手柄表面的滚花防滑结构，杆身与两端的球形端头做了平滑过渡处理，渲染时为操纵杆赋予了光亮的镀铬金属质感，与铸铁基座的哑光粗糙质感形成鲜明的材质对比，提升整体渲染的层次感。整套机械副的结构设计围绕快速锁紧、位置可调的功能需求展开，C型基座的开口结构为待装夹工件预留了充足的操作空间，中部螺杆可实现压盘的前后进给调节，侧置操纵杆可实现锁紧状态的快速切换，各运动部件之间均预留了合理的装配间隙，既保证了结构运动的顺畅性，也符合实际机械结构的设计逻辑。渲染阶段采用三点布光方案，主光从侧上方打亮模型主体结构，辅光补充暗部细节避免死黑，轮廓光勾勒模型边缘提升立体感，背景采用中性灰色渐变，突出机械结构本身的工业质感，所有材质的粗糙度、金属度参数都经过反复调试，最终呈现出贴近真实工业零部件的视觉效果。
