磁性表座百分表测量装置三维结构

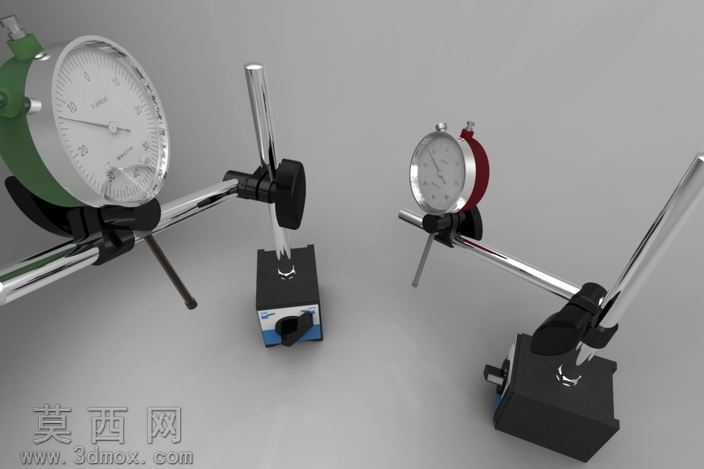

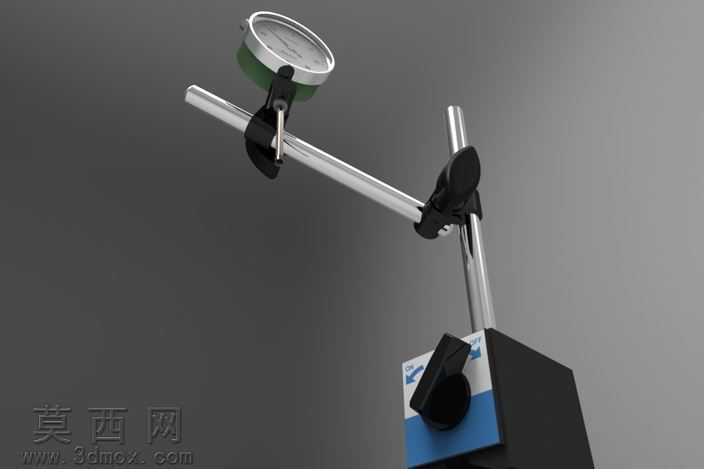

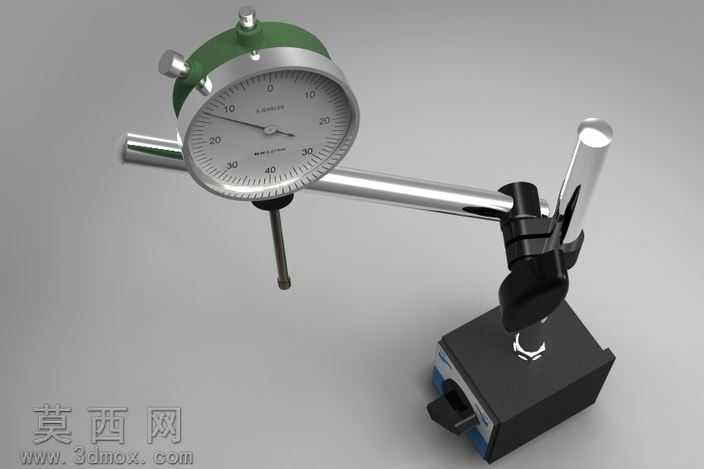

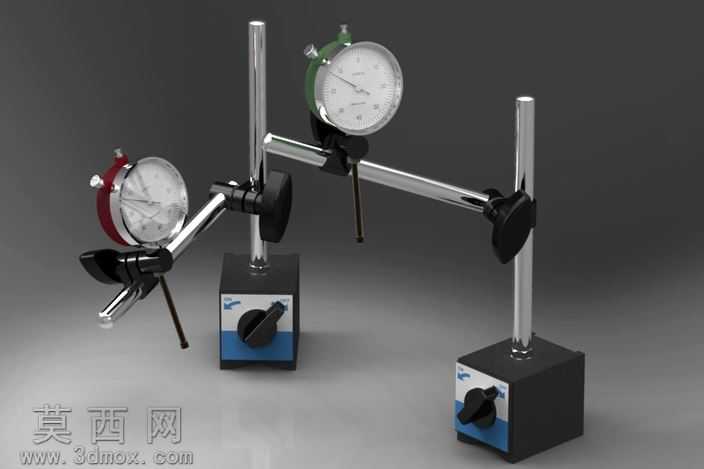

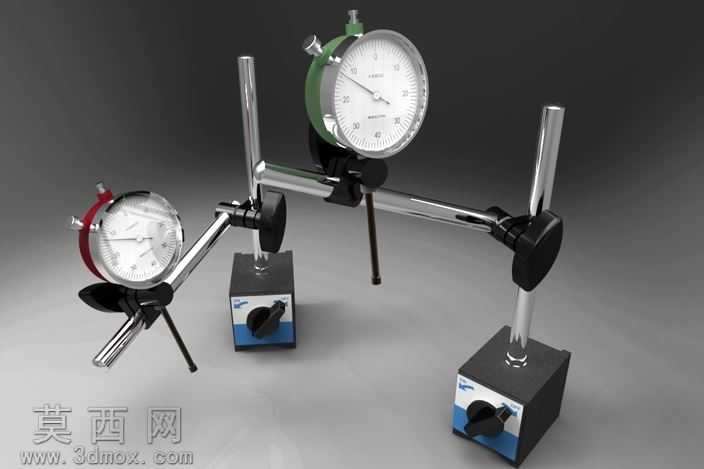

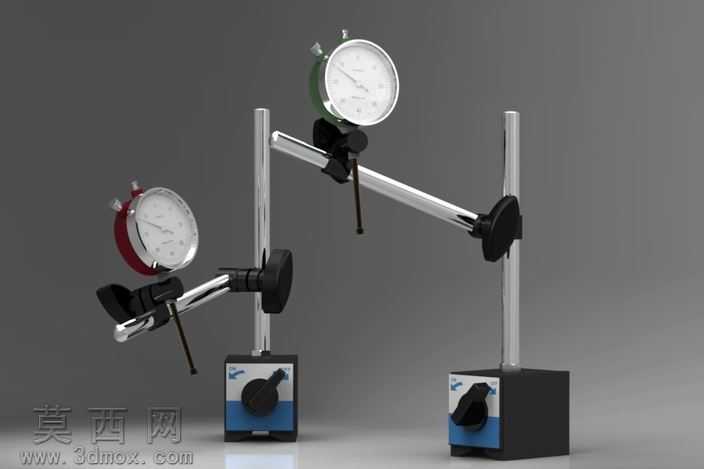

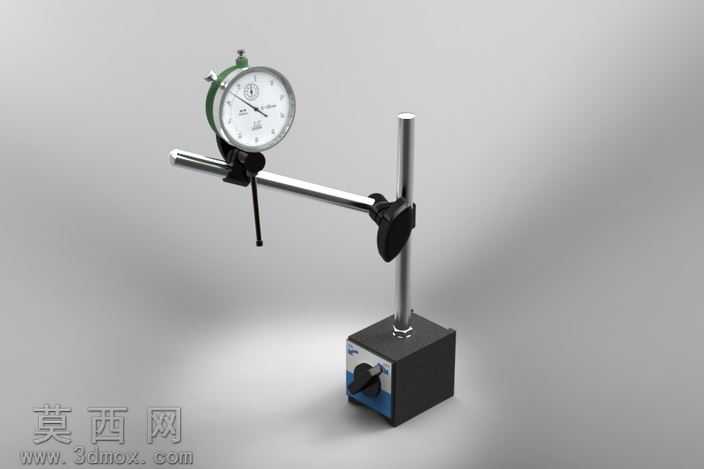

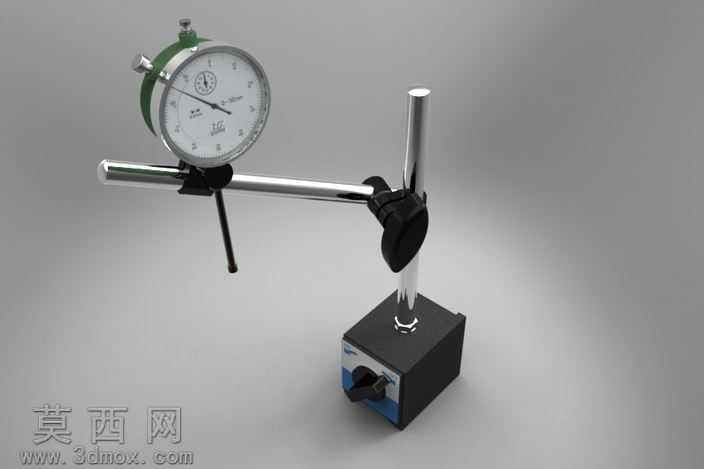

本模型为工业检测场景常用的磁性表座搭配百分表的测量装置，建模过程严格遵循实物测绘的尺寸比例，在三维软件中首先搭建核心的磁性基座结构，还原基座内部磁钢旋转切换磁吸状态的核心结构，基座外壳采用哑光工程塑料搭配金属包边的材质设定，表面的旋钮开关做了防滑纹理的细节刻画，保证模型视觉还原度贴近真实工业产品。模型中的支撑立杆采用镀铬金属材质设定，表面做高反光金属质感处理，还原真实量具立杆的光滑金属特性，连接横臂与立杆的锁紧夹头做了分体式结构建模，还原夹头可任意角度旋转、锁紧后固定位置的功能特性，夹头的调节旋钮做了滚花细节处理，符合实物的操作结构设计。两款百分表分别做了差异化建模，表圈分别采用红色与绿色的烤漆材质区分，表盘表面做透明玻璃材质覆盖，还原表盘刻度、指针的细节结构，表身的测杆、测头部分采用硬质合金材质质感，测头做圆弧过渡处理，符合百分表测头的接触测量设计要求。整套模型的结构完全还原实物的运动逻辑，横臂可沿立杆上下滑动、绕立杆旋转，夹头可调整百分表的俯仰角度，百分表测杆可沿轴向做伸缩运动，能够完整模拟真实测量装置的调整过程。建模过程中对各部件的装配间隙做了精准控制，避免出现部件穿模的问题，材质渲染阶段针对不同部件做了差异化的粗糙度、反光度参数调整，金属部件的环境反射、塑料部件的哑光质感、玻璃表盘的通透折射效果都做了针对性调试，最终渲染效果能够清晰展示整套测量装置的结构细节与材质特征，可用于工业检测教学、量具产品展示、工装设计参考等场景，模型包含的通用格式文件可适配多数三维软件打开使用，能够满足不同场景下的调用需求。
