磁性表座夹持百分表检测工装结构

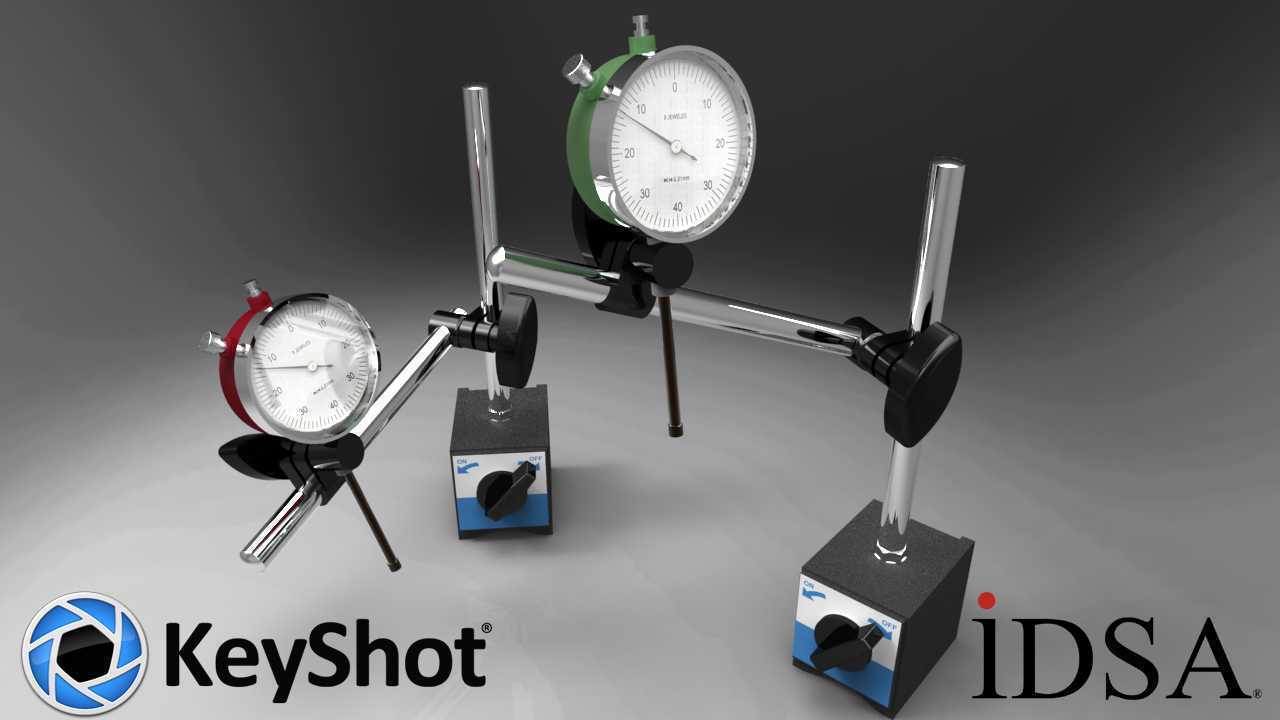

　　这套带磁性表座的百分表夹持结构，是机械加工现场、设备装配环节最常用的形位误差检测载体，日常在机加工工序间检测、设备安装精度校准、工装夹具调试场景中随处可见。从结构设计逻辑来看，整套装置分为磁力吸附基座、多自由度可调支撑杆、百分表装夹锁紧机构三个核心部分，磁力基座内置可切换通断的永磁体，不需要额外固定件就能牢靠吸附在导磁的机床工作台、工件端面、设备机架表面，切换到断磁位置就能轻松移位，不会在吸附面残留划伤或者胶痕，适配车间里绝大多数钢制检测基准面的使用需求。多段铰接的支撑杆采用万向节搭配锁紧旋钮的结构，每一段铰接点都能独立锁紧，操作人员可以根据检测点位的位置，任意调整表杆的伸出长度、偏转角度，

　　不需要反复挪动基座位置就能让百分表测头垂直抵靠在被测面上，避免测头倾斜带来的测量示值误差。配套的百分表测头采用硬质合金材质，耐磨性能优异，日常检测工件的圆跳动、端面跳动、同轴度、平面度，或者校准设备导轨的直线度、工作台面的平行度时，测头抵靠被测表面后，表盘的指针偏转量就能直接读出微米级的误差数值，整套结构的调整行程覆盖了车间绝大多数中小型工件的检测范围，支撑杆竖直方向的有效调节高度能满足从贴近基座的低位检测点到距离吸附面三百毫米左右高位检测点的测量需求，水平方向的跨距调整范围也能适配直径两百毫米以内轴类、盘类零件的检测需求，不需要额外加装延长杆就能完成常规检测作业。从实际使用的角度来说，这套结构的设计完全贴合一线检测人员的操作习惯，

　　所有锁紧旋钮都布置在操作人员伸手可及的位置，调整表位的时候不需要双手交叉操作，单手握持表杆另一只手拧紧旋钮就能完成定位，不会因为调整过程中表位窜动导致需要反复找正。磁力基座的底面做了精磨处理，平面度控制在微米级，吸附在基准面上的时候不会因为基座底面不平带来附加的测量误差，基座侧面的磁控开关拨动手感清晰，戴劳保手套操作也能轻松切换磁路通断状态。百分表的装夹孔采用标准内径设计，除了配套的百分表之外，也能夹持杠杆百分表、千分表等同夹持直径的测量表头，拓展了整套工装的适用场景。在装配精度校准场景中，比如电机与泵体的联轴器对中作业，就可以将两套表座分别吸附在联轴器的两端法兰上，一块表检测径向跳动一块表检测端面跳动，

　　调整设备垫铁的时候就能实时读取偏差数值，比传统的塞尺检测效率提升数倍，检测精度也更有保障。在机加工工序检测环节，工件装夹在车床卡盘上之后，将表座吸附在车床床身导轨上，百分表测头抵靠工件外圆，手动转动卡盘就能快速判断工件装夹是否找正，避免因为装夹偏心导致加工出的工件出现圆度超差、壁厚不均的问题。整套结构的所有运动铰接部位都做了间隙补偿设计，长期使用出现磨损之后也能通过铰接处的调节螺钉消除间隙，不会因为杆系松动导致测量的时候表针抖动、示值不稳。表杆的表面做了发黑防锈处理，车间里常见的切削液、润滑油溅到表面也不会轻易生锈，日常维护只需要定期在铰接点滴少量润滑油就能保持调整的顺滑度，不需要复杂的保养流程。从建模细节来看，这套结构还原了实物的所有装配关系，磁力基座上的开关拨块、支撑杆上的每一个锁紧旋钮、百分表的表盘刻度、测头的连接螺纹都做了等比例还原，结构设计人员可以直接参考这套模型的铰接锁紧结构，设计适配特殊检测场景的专用表架，也可以将这套模型直接放入装配线、加工工位的三维布局场景中，还原车间真实的检测工位配置，做生产布局仿真的时候也能准确体现检测工位的操作空间需求，避免后续工位布置的时候出现操作空间不足、表座无处安放的问题。
