弹簧导向式压合工装结构三维设计

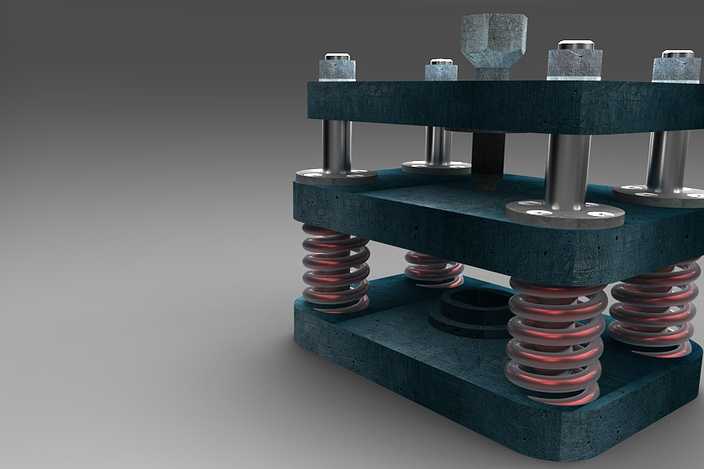

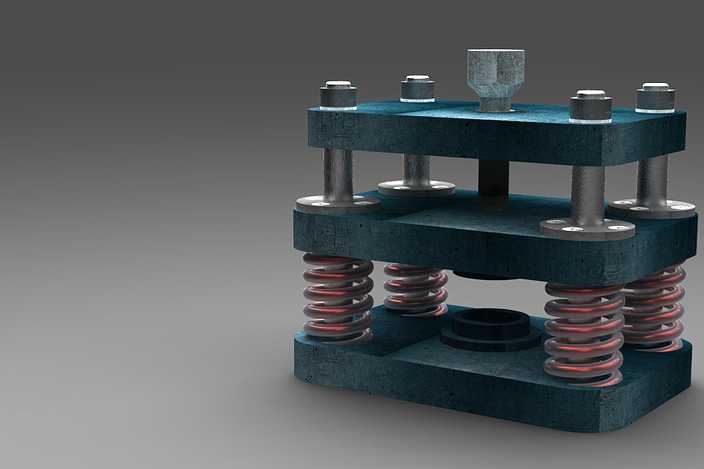

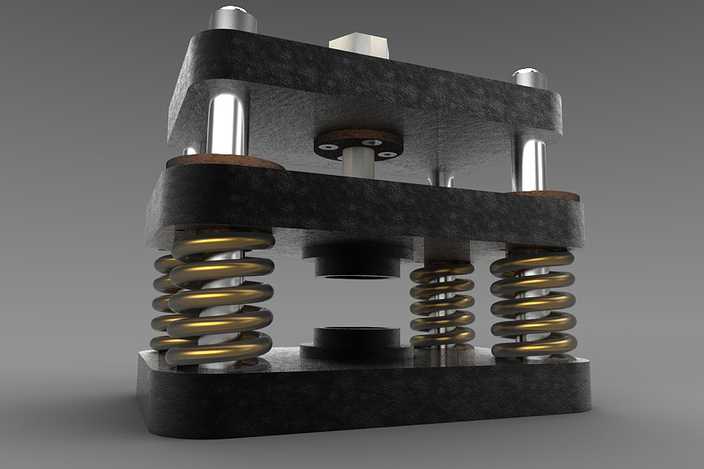

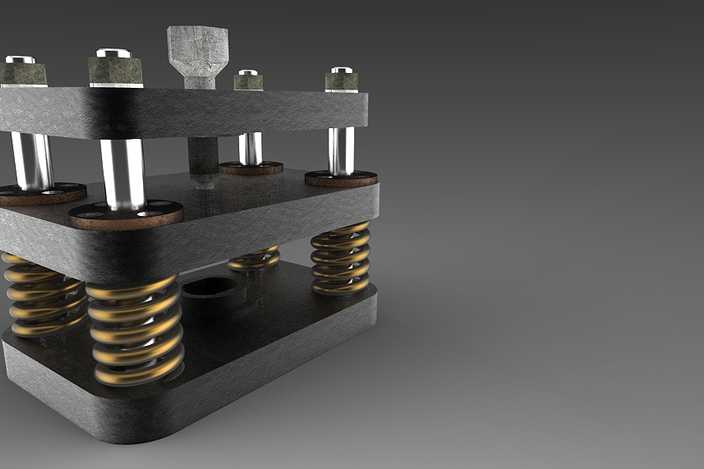

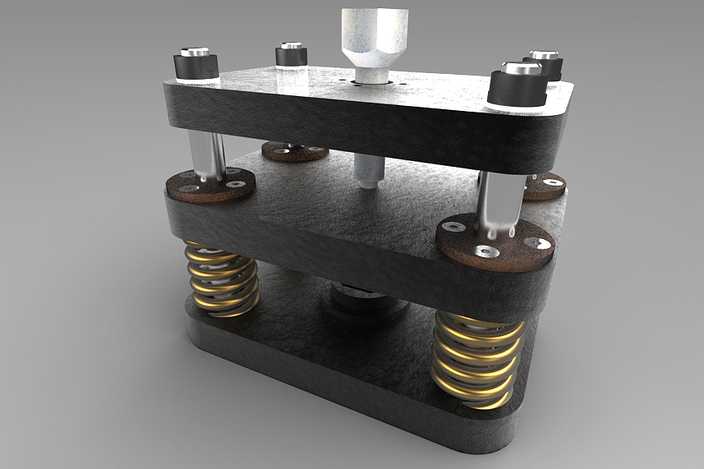

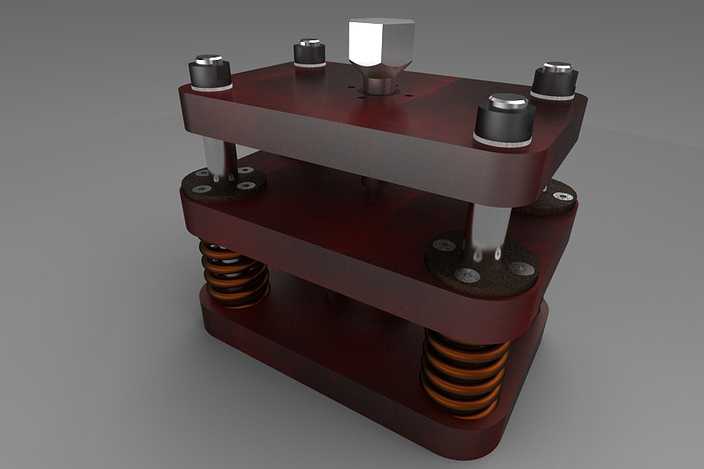

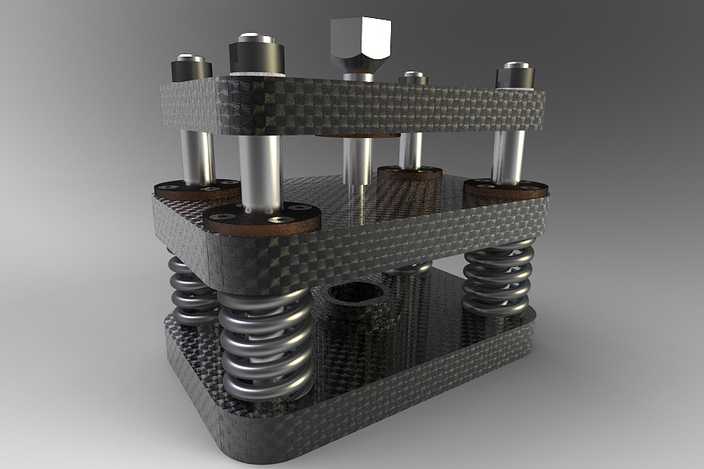

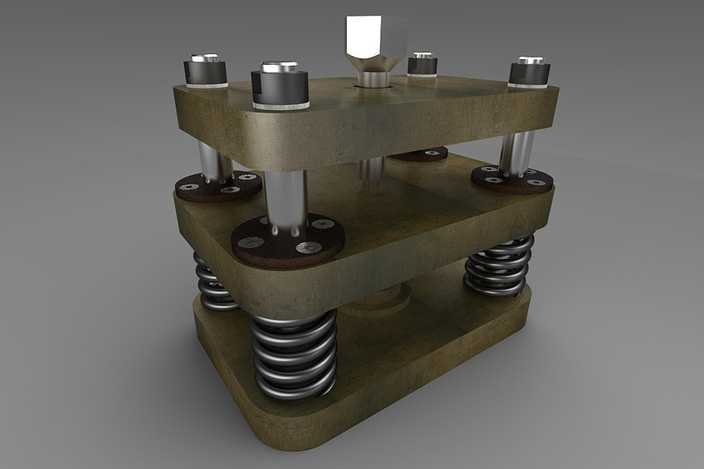

本作品为弹簧导向式压合工装的三维设计成果，建模阶段采用参数化特征建模方式，先完成上下两层平行模座的基准搭建，以模座中心为压合工位原点，依次排布四根对称分布的导向立柱，导向柱与上下模座的配合孔采用同轴度约束，保证模座开合过程中无径向偏移。四根复位弹簧分别套装在导向柱外侧，弹簧上下端面分别与上下模座的沉台端面贴合，建模时严格按照弹簧的节距、中径、有效圈数参数生成螺旋实体，还原弹簧受压后均匀形变的力学结构特性。上模座中心设置压合执行头，下模座对应位置设置定位承托座，两者同轴度公差控制在0.02mm以内，保证压合作业时工件受力均匀。渲染阶段采用写实材质方案，上下模座赋予磨砂黑色金属材质，模拟铸铁模座的哑光粗糙质感，表面添加细微的加工纹理提升真实度；导向柱赋予抛光镀铬金属材质，设置高反射率与低粗糙度参数，还原金属导柱的光亮金属质感；弹簧采用黄铜色金属材质，表面做轻微做旧处理，区分于导柱的亮面质感，突出结构层次。场景布光采用三点布光法，主光源从侧上方45度照射，突出模座的层叠结构与弹簧的螺旋轮廓，辅光源补亮暗部避免结构死黑，背景采用中性灰色渐变背景，将视觉焦点集中在工装本体上。设计思路围绕小零件压装作业的实际需求，采用弹簧自动复位结构，无需额外复位动力源，压合作业完成后上模座可在弹簧弹力作用下自动回到初始位置，对称分布的导向结构可承受偏载力，避免压头偏磨，整体结构紧凑，零部件数量少，加工装配难度低，可直接用于小型零部件的压装、铆接工序，也可作为自动化压装线的末端执行工装参考，建模过程中所有配合面均预留了合理的装配间隙，符合实际机械加工的公差要求，不存在结构干涉问题，可直接导出工程图用于生产加工。
