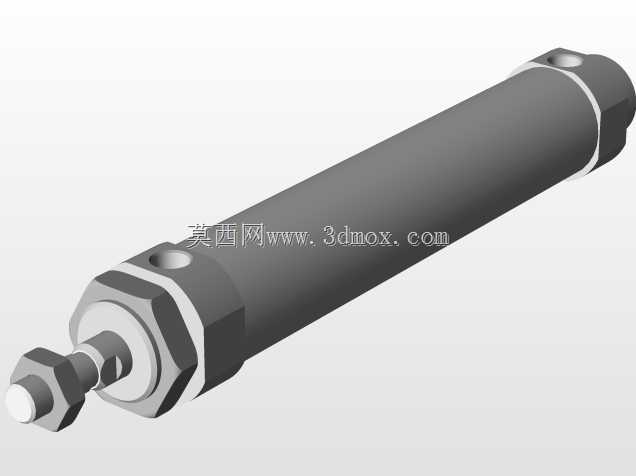

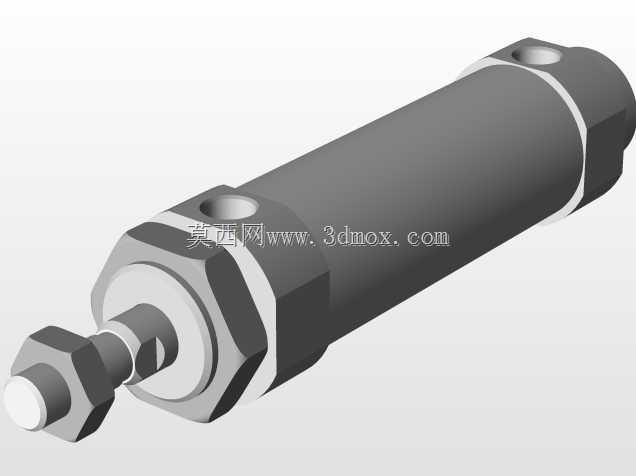

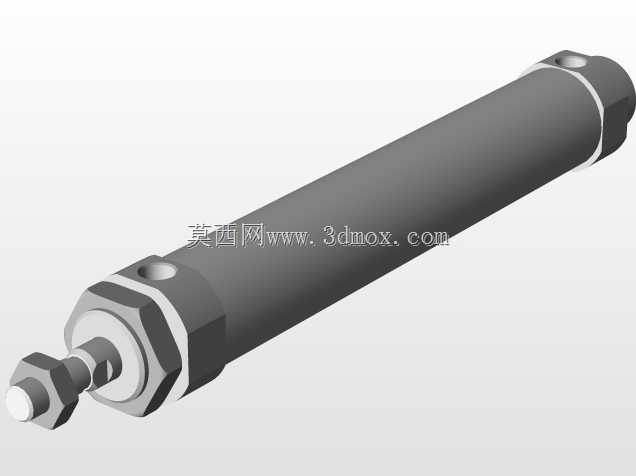

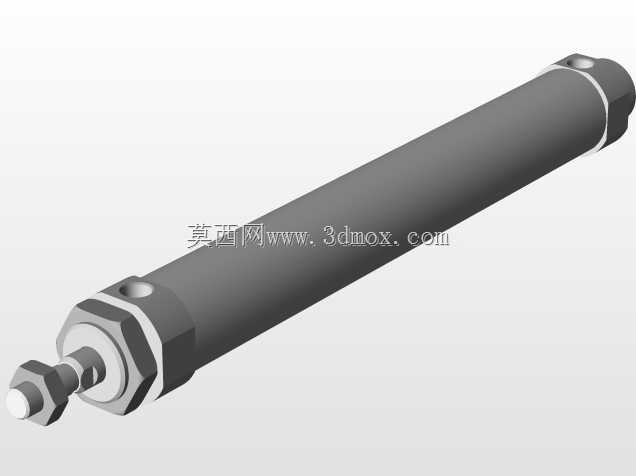

带导杆薄型SMC气缸三维结构设计

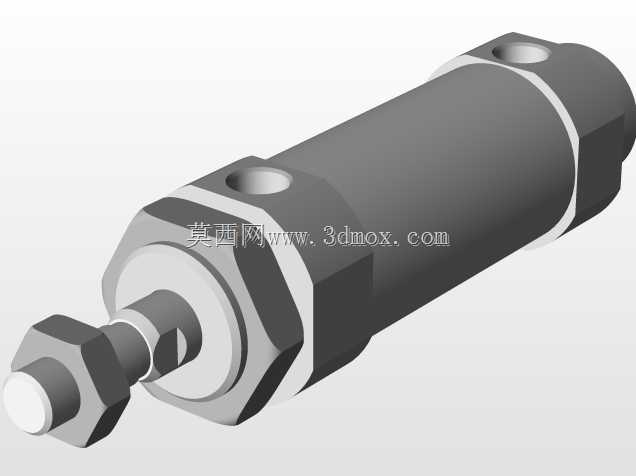

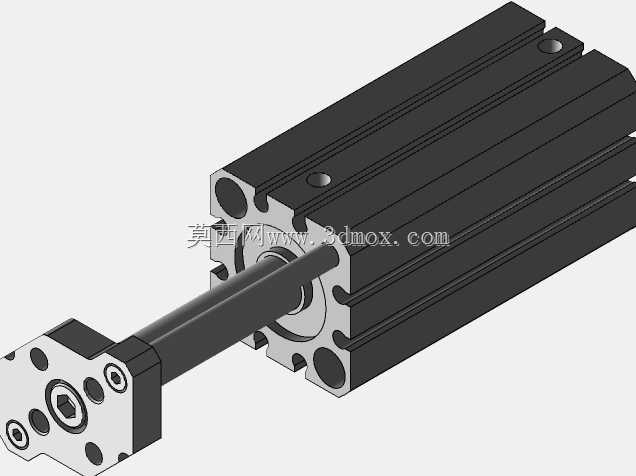

　　这款带导杆的薄型气动执行元件，在自动化产线的紧凑工位布局中适配性极强，不少做3C电子装配、小型工件移栽、工装夹具夹紧动作的设备里，都能见到这类结构的身影。和常规无导杆的薄型气缸不同，它自带的导向附板直接集成在活塞杆输出端，不需要额外搭配外置导柱导套组件就能承受一定的侧向负载，省掉了不少安装空间，对于工位Z向或者水平方向安装尺寸受限的场景，这个设计点刚好能解决结构堆叠的痛点。

　　从实际使用的角度看，这类气缸最常被用在短行程的压紧、顶升、挡料工位：比如流水线末端的工件到位阻挡，工装板上的小件定位压紧，检测工位的探头顶升进给，因为自带导向结构，活塞杆伸出过程中不会发生径向转动，输出端的动作重复定位精度能满足大部分普通装配工位的要求，不需要额外加防转结构，能简化周边的安装支架设计。

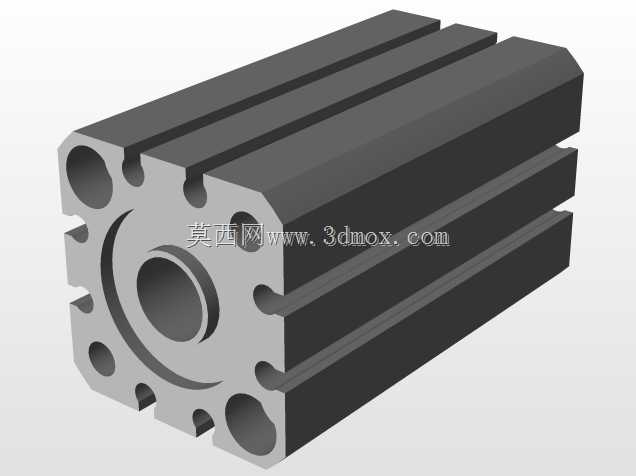

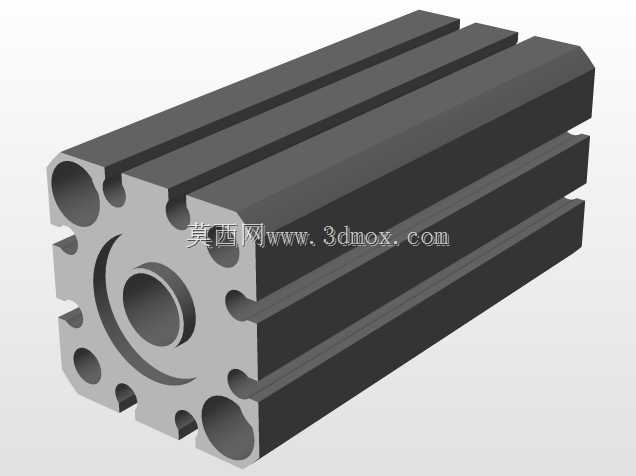

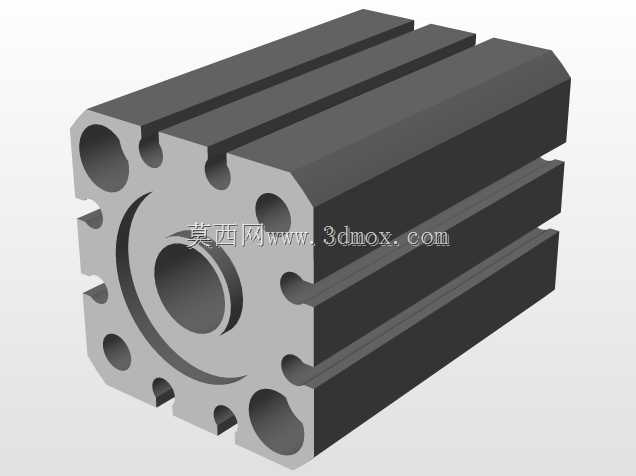

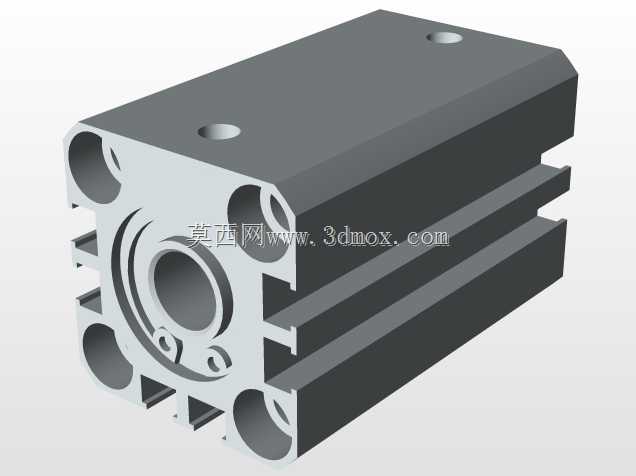

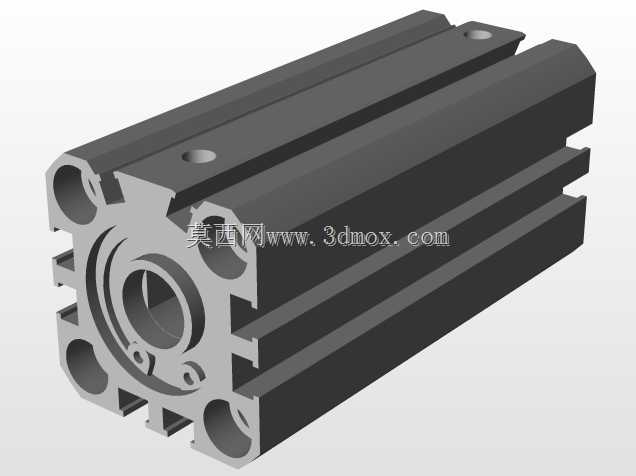

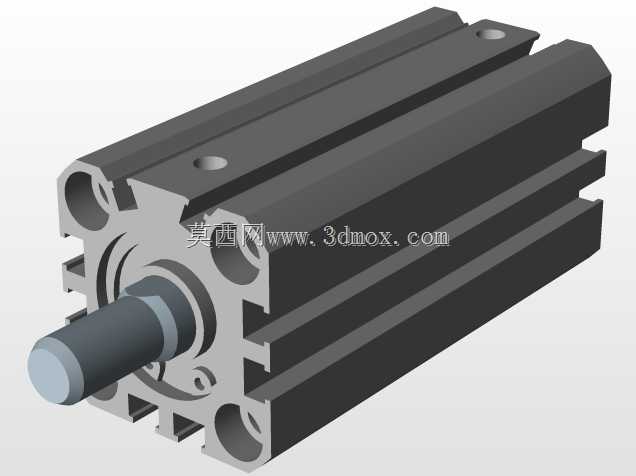

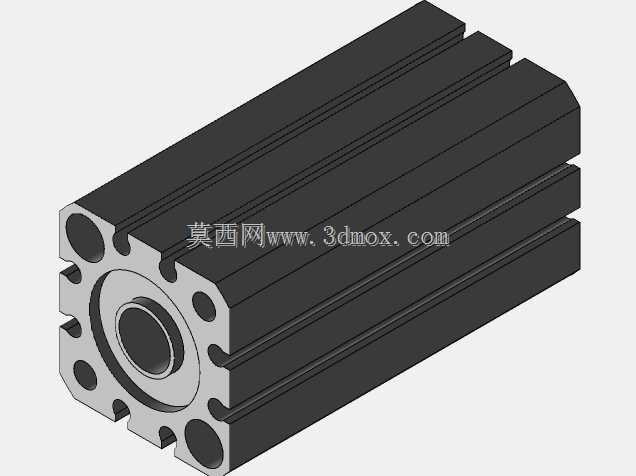

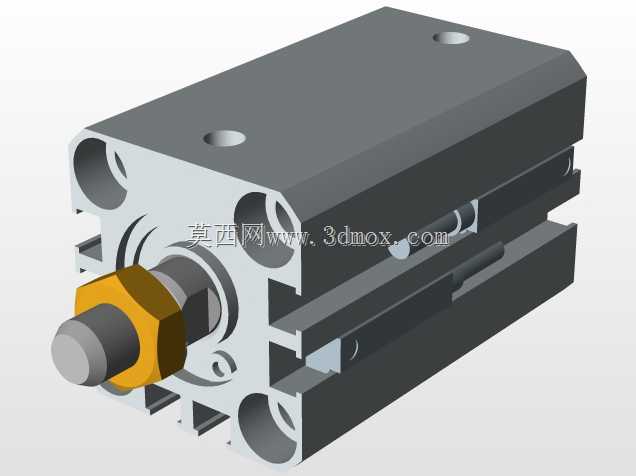

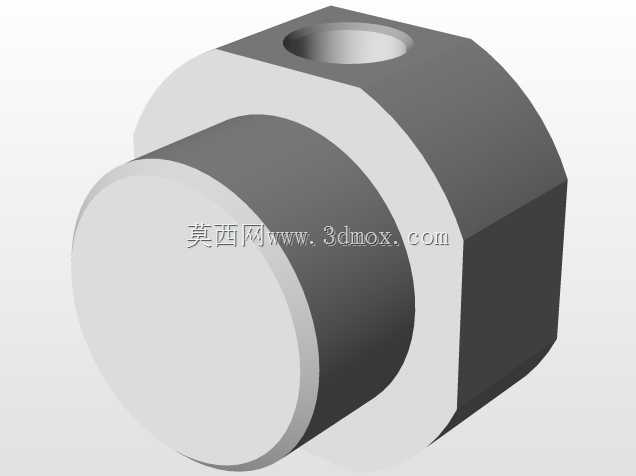

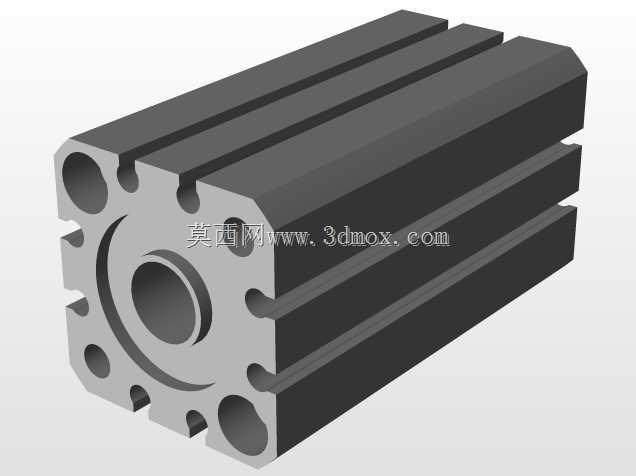

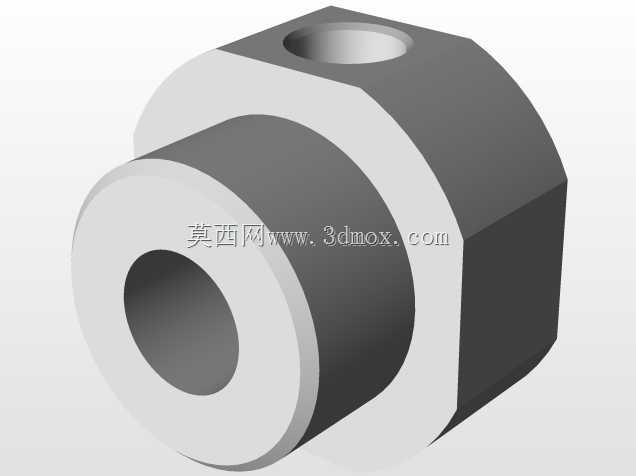

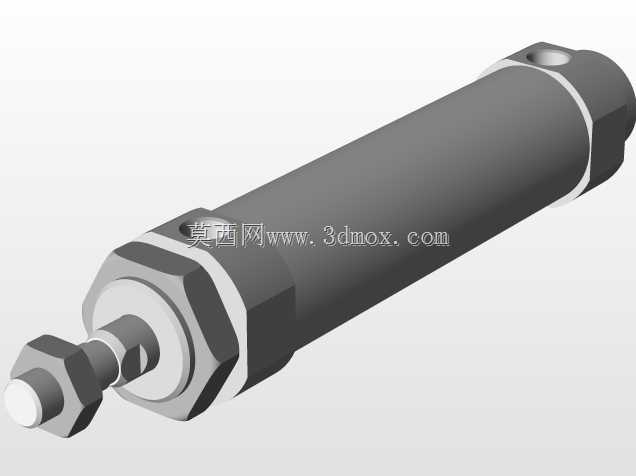

　　设计这款结构的时候，首先要考虑的是缸体的截面尺寸和安装孔位的匹配，薄型气缸的核心优势就是轴向尺寸短，所以缸筒部分采用了方形的整体式结构，四个角预留的通孔是贯穿式安装孔，既可以从缸体尾部锁螺丝固定，也能从前端面锁附，适配两种不同的安装空间需求。缸体侧面的两个气口分别对应无杆腔和有杆腔的进气接口，接口位置做了沉台设计，接气管的时候不会和周边的钣金、型材支架发生干涉。

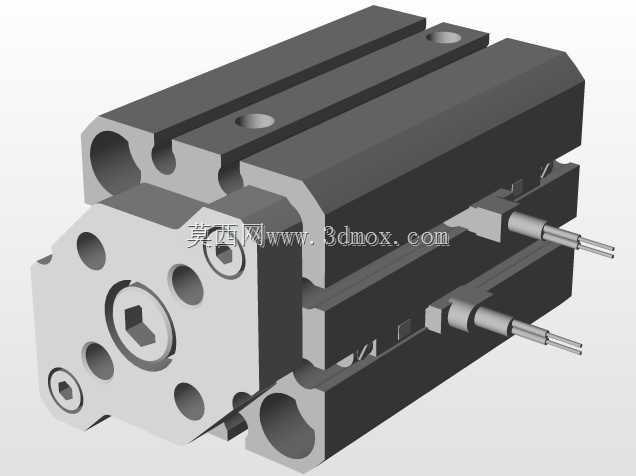

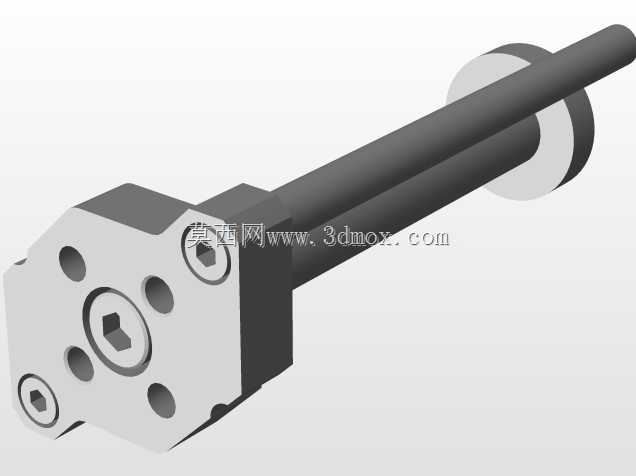

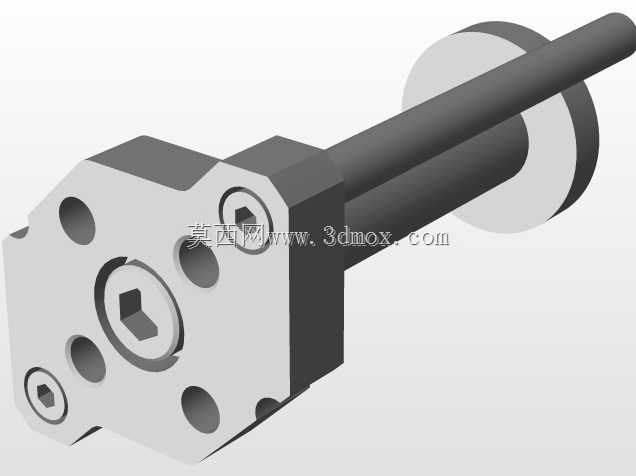

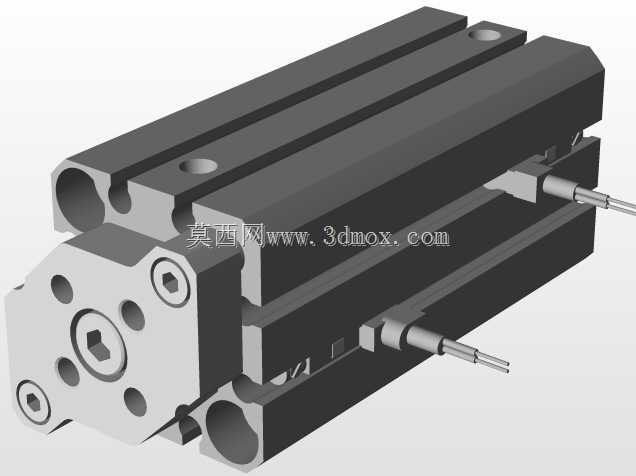

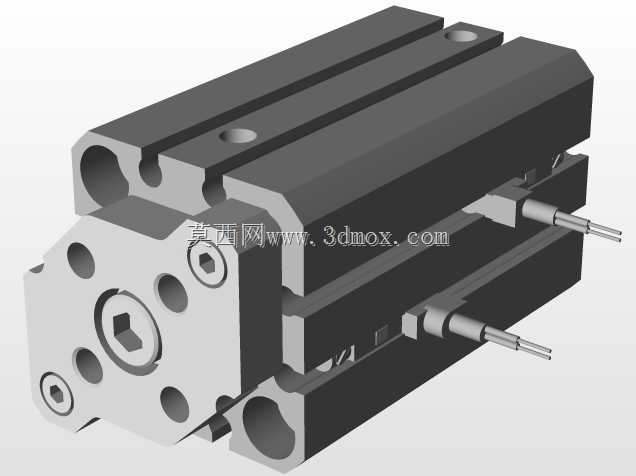

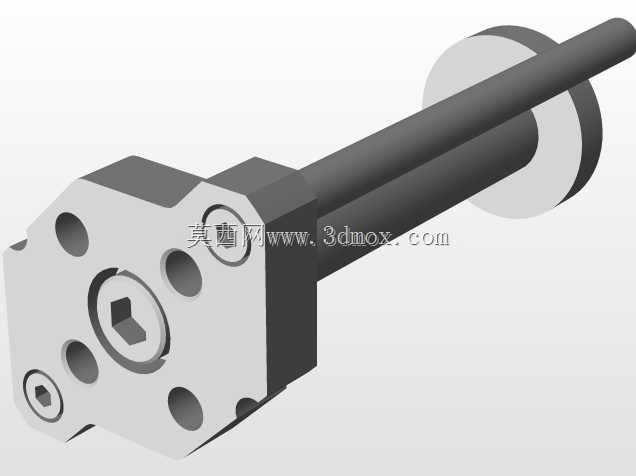

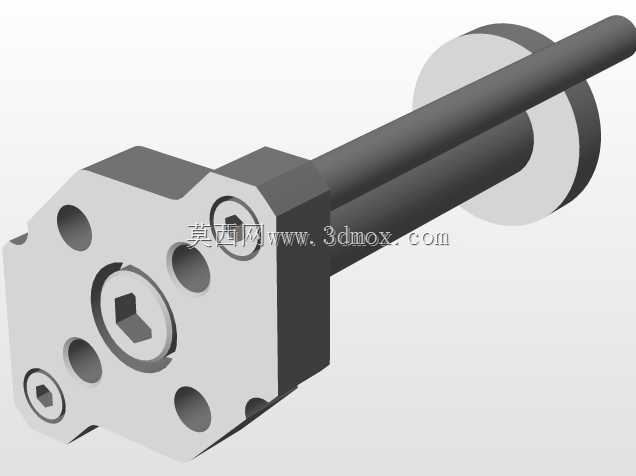

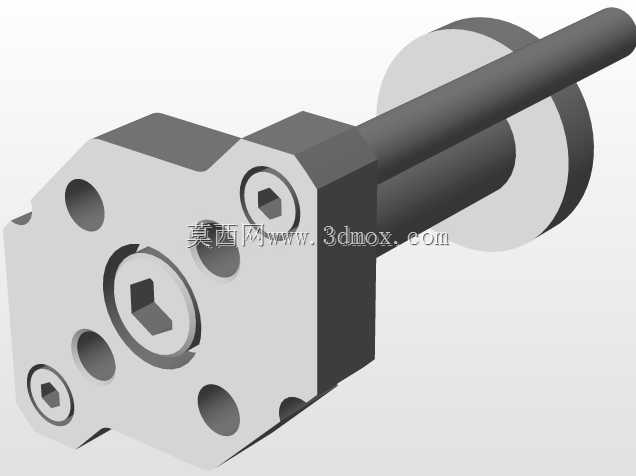

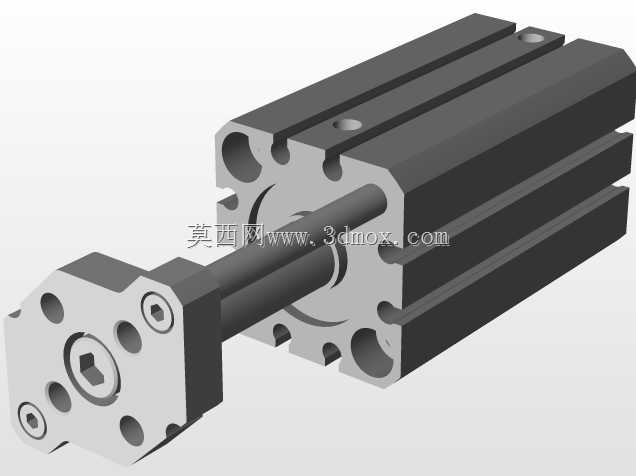

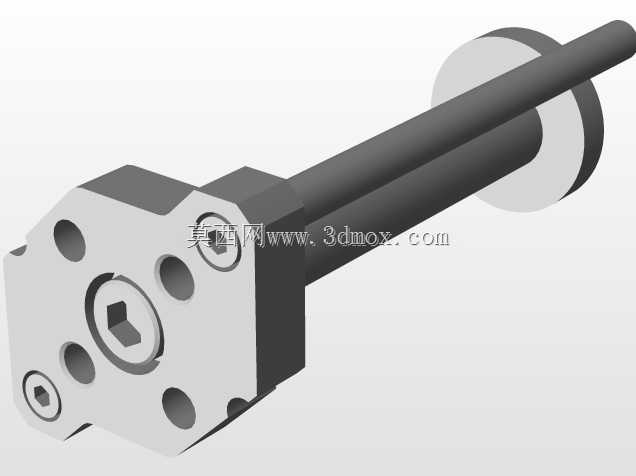

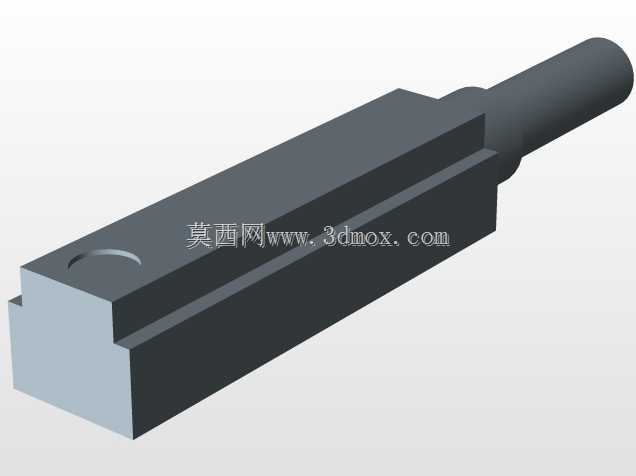

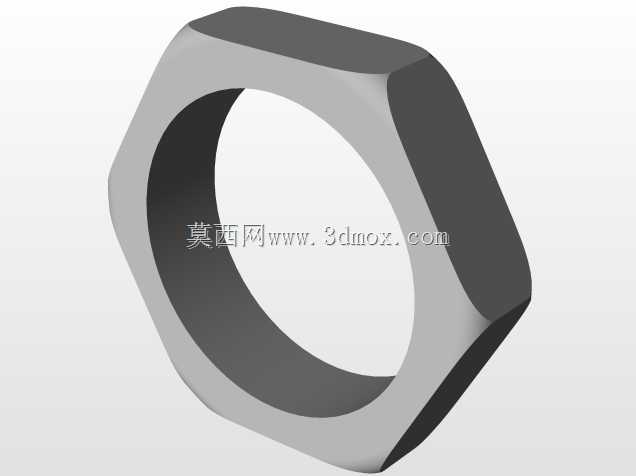

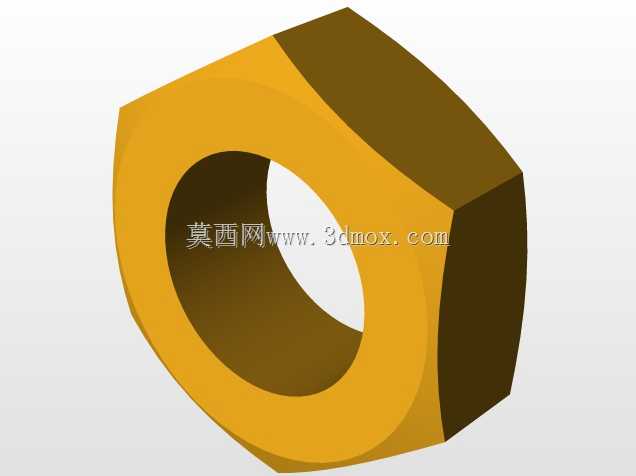

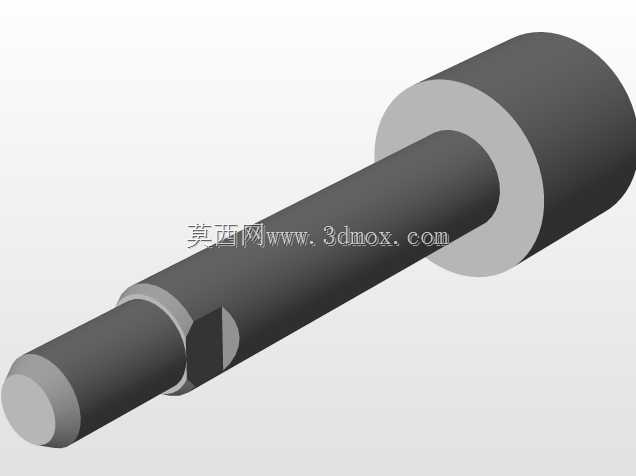

　　输出端的导杆附板是整个结构的关键受力件，板上预留了多个不同规格的安装螺纹孔和定位销孔，方便直接固定压头、吸盘支架、挡块这类末端执行件，不需要额外做转接板。导杆和缸体前端的导向套配合间隙控制在合理范围，既保证伸缩动作的顺畅度，又能抵消大部分侧向载荷，避免活塞杆受径向力导致密封件偏磨，延长气缸的整体使用寿命。缸体上的磁性开关安装槽直接开在缸筒的侧面，槽型和常规的磁性开关卡扣尺寸匹配，不需要额外加装开关固定支架，调整行程检测位置的时候直接滑动卡扣就能完成位置设定，现场调试的效率很高。

　　在做安装边界校核的时候，首先要确认气缸的本体截面尺寸不会和周边的运动部件发生干涉，尤其是带导杆的伸出端，要计算完全伸出状态下导杆附板的最外轮廓尺寸，预留足够的安全间隙，避免动作过程中剐蹭到周边的传感器或者管线。安装面的平面度也有一定要求，如果安装面倾斜角度过大，会导致导杆和导向套的受力不均，长期运行会出现卡滞、爬行的问题，所以设计安装支架的时候，和气缸贴合的面要做铣平处理，平面度控制在0.1mm以内比较合适。

　　另外，这类气缸的行程选择要结合实际动作需求留一定余量，不要选满行程硬顶到限位，尤其是压紧工位，要靠气压提供压紧力，而不是让气缸活塞硬撞缸盖，不然长期冲击会导致内部密封件损坏，也会让导杆附板的连接螺丝松动。气路连接的时候要注意进出气口的方向，结合现场的管线排布选择合适的气口朝向，避免气管弯折过度影响气流通畅。如果是用在有切削液或者粉尘的工位，还要在活塞杆伸出位置加防护套，避免杂质进到导向套和缸筒内部，磨损密封件导致漏气。

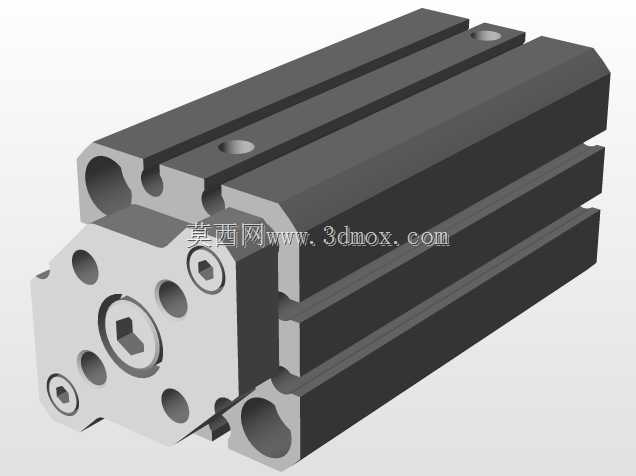

　　从结构建模的角度看，整个模型把缸体、活塞杆、导杆、前端附板、密封槽、安装孔位、磁性开关槽这些细节都做了还原，不管是做设备方案的布局选型，还是做工装夹具的结构设计，都可以直接调取这个模型来做干涉检查和安装位匹配，不用再从零开始绘制外形轮廓，能节省不少结构设计的时间。建模的时候各个配合面的尺寸都按照实际产品的安装尺寸做了对齐，安装孔的孔距、螺纹规格、气口的螺纹尺寸都和实物一致，导入装配体之后不会出现和周边零件孔位对不上的问题。
