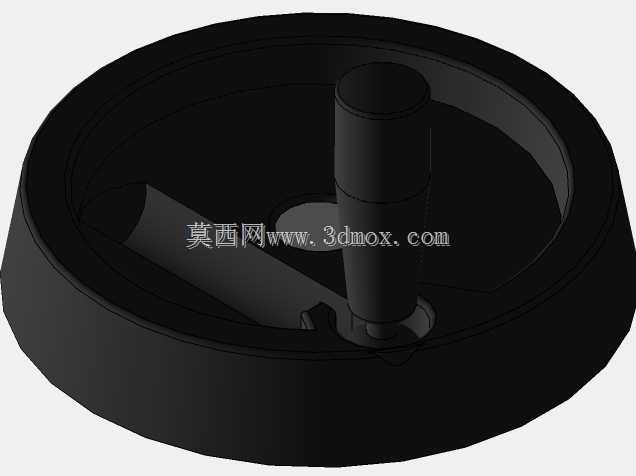

外径200内径20带握柄旋转手轮结构

　　在各类工业设备的手动调节环节，手轮是操作人员与设备传动机构直接交互的核心操作件，这款带中心握柄的旋转手轮，主要适配需要大扭矩手动输入、同时对操作空间有一定要求的设备调节场景，常见于中小型机床的进给轴微调、工业阀门的开度手动控制、印刷设备的辊筒间隙调节、输送线的张紧机构手动调整等工况，相比无握柄的光面手轮，中心凸起的握柄结构能让操作人员在快速转动手轮时获得更稳定的施力点，不需要整圈握持轮缘即可完成快速回转操作，在设备旁操作空间受限的场景下，仅握持中心握柄就能完成小幅度的角度调整，大幅提升狭窄安装位下的操作便利性。

　　从结构设计逻辑来看，这款手轮采用轮缘、轮辐、中心轮毂一体化的结构布局，轮缘做了等厚度的宽边设计，转动时手部与轮缘的接触面积更大，长时间操作不会产生明显的压痕，轮辐采用对称式的筋条结构连接轮缘与中心轮毂，既保证了整体结构的抗扭强度，又尽可能降低了手轮自身的重量，避免手轮自重过大对设备调节轴产生额外的径向载荷。中心的安装孔内径为20mm，采用标准的光孔加键槽的配合设计，能够直接适配直径20mm的调节轴端，安装时通过平键传递扭矩，配合轴端的锁紧螺母即可完成手轮的轴向固定，不需要额外设计定制连接结构，能直接匹配市面上多数通用调节轴的安装尺寸，降低设备的设计选型成本。手轮的整体外径为200mm，这个尺寸的选择经过了实际操作扭矩的核算，人手操作时施加在轮缘上的力，通过200mm的力臂放大后，能够输出足够的扭矩带动常规的调节机构动作，同时不会因为手轮外径过大导致设备外凸尺寸超标，安装后手轮的外凸高度控制在合理范围内，避免设备运输或者日常走动时发生磕碰。

　　在实际使用场景中，这款手轮的中心握柄做了圆柱式的等直径设计，握柄表面没有额外的防滑纹路，依靠加工后的表面粗糙度即可提供足够的握持摩擦力，同时不会因为纹路过深积留车间内的油污与粉尘，日常清洁维护更加方便。轮体的边缘做了小尺寸的倒角处理，去除加工后的锐边，避免操作人员快速转动手轮时被锐边划伤。从受力角度分析，手轮在承受最大操作扭矩时，轮辐与轮毂的连接位置是应力集中的核心区域，设计时在该位置做了圆弧过渡处理，分散应力集中点，避免频繁施力后出现结构开裂的问题，整体结构能够承受常规手动操作下的冲击载荷，即使操作人员快速转动手轮到限位位置时产生的瞬时冲击，也不会出现轮体变形或者断裂的情况。

　　针对不同设备的安装需求，这款手轮的安装端面做了平整的精加工处理，安装后能够与轴肩端面完全贴合，保证手轮的回转中心与调节轴的同轴度，避免转动时出现偏心晃动的问题，减少调节过程中的空行程。在设备调试阶段，操作人员可以通过握持轮缘进行小幅度的精确微调，也可以握持中心握柄进行大角度的快速转动，两种操作模式可以根据实际调节需求灵活切换，不需要额外更换操作件。相比带折叠握柄的手轮，这款固定中心握柄的结构没有额外的活动铰接部件，不存在长期使用后铰接间隙变大导致的操作虚位问题，长期使用后的操作精度保持性更好，适合需要频繁调节、对调节精度有一定要求的设备工位。在一些需要加装位置刻度的场景下，手轮的轮缘外侧预留了足够的平面空间，可以直接粘贴或者蚀刻刻度标识，配合设备上的指针即可实现调节量的可视化读取，不需要额外定制刻度环结构，进一步拓展了这款手轮的适用范围。
