外径175内径16机床旋转手轮结构

　　在普通车床、铣床、磨床以及各类中小型专用加工设备的进给调节工位，这类带内置握持柄的圆盘手轮是出镜率极高的手动操作部件，区别于直柄手轮、十字手柄的施力逻辑，圆盘式结构能让操作人员在需要微调或者大行程快速移动轴系时，获得更连续的施力路径，不需要反复松手握持切换位置，尤其是在设备断电调试、工装对位、行程限位校准这类没有电动进给驱动的场景下，手轮的操作顺畅度直接影响现场调试的效率。

　　这款手轮的外径设定为175mm，这个尺寸是经过多场景适配验证的，既不会因为轮盘过大挤占设备操作侧的安装空间，避免和周边的防护挡板、操作按钮盒、冷却管路产生干涉，也不会因为轮盘直径过小导致手动操作时力臂不足，操作人员转动大阻尼的滑动导轨副时需要施加过大的握力，长时间操作容易产生手部疲劳。中心安装孔的内径为16mm，这个孔径适配国内多数中小型设备进给轴的伸出轴端尺寸，安装时可以通过平键传递扭矩，配合轴端的锁紧螺母就能完成手轮的轴向固定，不需要额外定制转接轴套，能直接匹配常规的轴系安装公差。

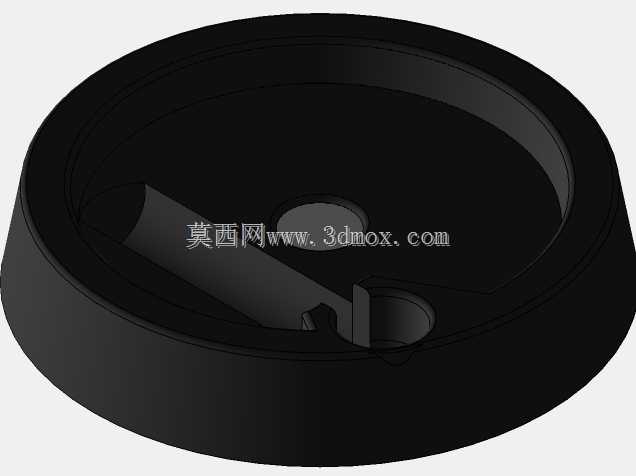

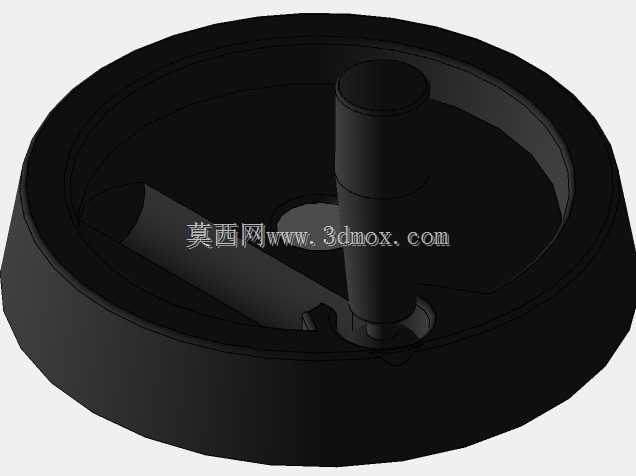

　　从结构设计来看，轮盘采用带外缘翻边的圆盘结构，翻边高度刚好能容纳操作人员的指腹贴合，转动时不会出现打滑脱手的情况，轮盘背面做了均匀的减重空腔，在保证整体结构刚性的前提下，尽可能降低手轮自身的转动惯量，微调进给时不会因为手轮自重过冲导致进给量超差，尤其是在做0.01mm级别的精密对位时，更低的转动惯量能让操作人员更精准地控制转动角度。轮盘内侧集成的折叠式握持柄，在需要快速大行程移动轴系时，可以将握持柄翻出，操作人员握住手柄就能快速转动手轮，实现轴系的快进快退，不需要持续扶着轮缘施力；在不需要快速操作或者设备周边空间狭窄的场景下，握持柄可以收回到轮盘内侧的凹槽内，不会突出轮盘平面，避免操作人员路过时被突出的手柄剐蹭，也能防止设备运行过程中误碰手轮导致轴系移位。

　　在安装边界上，这款手轮的轴向厚度控制在合理范围，安装时只需要在轴端预留出对应厚度的安装空间即可，轮盘背面和设备安装面板之间只需要留出5mm左右的安全间隙，就能保证手轮转动时不会和面板上的标识牌、紧固螺丝产生摩擦，中心安装孔的键槽尺寸适配标准平键，安装时不需要对轴端做二次加工，只要轴端的外径公差在h7范围内，就能实现无间隙配合，转动时不会出现旷量，保证进给调节的精度。轮盘的外缘做了细微的圆角处理，没有尖锐的棱角，操作人员手部贴合轮缘转动时不会被硌伤，表面的哑光处理也不会在车间照明环境下产生反光，避免干扰操作人员观察刻度盘的读数。

　　这类手轮除了应用在金属切削机床上，在木工机械、印刷设备、包装生产线的手动调节工位也有广泛的适配场景，比如印刷机的辊隙调节、包装机的料架位置调整、木工平刨的靠山微调，都需要这种转动顺畅、固定可靠的手动操作件，相比带塑料握套的手轮，全金属结构的手轮在车间多油污、多切削液的环境下耐老化性能更好，不会因为长期接触切削液出现握套脆化、脱落的问题，使用寿命更长，日常维护只需要定期在中心安装孔的配合位置加注少量润滑脂，就能保证长期转动无卡滞。在做设备改造或者旧设备备件替换时，只要确认轴径是16mm、安装空间能容纳175mm外径的轮盘，就能直接替换安装，不需要改动设备的原有结构，适配性很强。
