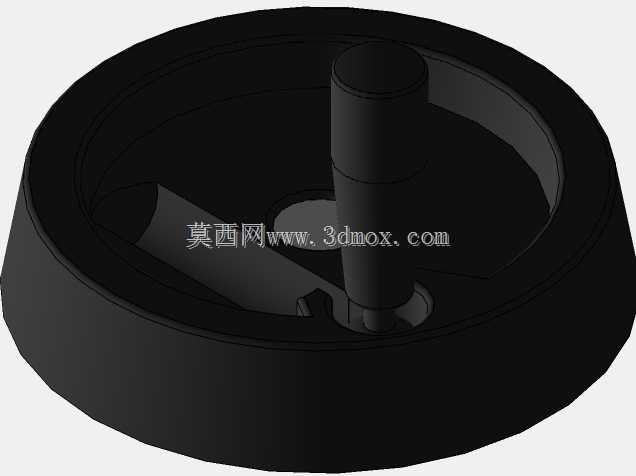

外径125内径12带柄旋转手轮结构

　　在各类通用工业设备的操作端，手动调节类部件的选型与设计直接影响一线操作人员的使用体验与调节精度，这款带柄旋转手轮就是面向中小载荷手动调节场景设计的操作构件。日常设备运维与操作过程中，手轮是操作人员与设备调节机构直接交互的部件，其握持手感、转动阻尼、安装适配性都需要匹配对应设备的调节需求，常见应用场景涵盖中小型机床的进给调节、工业阀门的开度手动控制、输送设备的张紧度微调、工装夹具的手动锁紧调节等场景，这类场景下不需要过大的操作力矩，但需要转动过程顺滑无卡滞，握持部位防滑性足够，同时安装后不会与周边设备构件产生运动干涉。从功能特性来看，这款手轮采用轮缘加单操作柄的结构设计，区别于无柄的圆盘手轮，

　　单柄结构可以让操作人员在快速转动手轮时握持突出的手柄，实现大角度快速调节，当需要进行小范围精度微调时，也可以直接握持轮缘进行小角度转动，兼顾快速调节与精调的双重需求。轮体采用实心轮缘结构，转动过程中自身重量带来的惯性可以辅助操作人员完成连续转动操作，不会因为轮体过轻导致转动过程发飘，也不会因为过重增加不必要的操作负荷。设计过程中，首先确定的是手轮的核心安装尺寸，内孔直径12mm，适配行业内通用的直径12mm的调节轴端，安装时可以通过轴上的平键或者顶丝完成周向固定，避免手轮与轴之间出现相对转动导致调节空程。轮体外径设置为125mm，这个尺寸是经过操作力矩测算的，人手握持操作时，125mm的轮径可以在人手施加较小握持力的情况下，

　　输出足够的调节扭矩，满足常规手动调节场景的力矩需求，同时不会因为轮径过大占用过多的设备安装空间，也不会因为轮径过小导致操作时需要施加过大的握力，增加操作人员的劳动强度。操作柄的高度设置为36mm，这个高度刚好可以容纳成年人的手指握持空间，握持时手指不会与轮缘表面产生挤压摩擦，长时间操作也不会出现硌手的问题。安装边界方面，这款手轮安装到轴端后，轴向突出的总长度需要结合操作柄的高度进行测算，安装时需要预留出手柄转动的完整圆周空间，在手轮转动的整周范围内，不能有突出的设备构件阻挡手柄的运动路径，避免出现转动卡滞的问题。轮体背面与设备安装面板之间需要预留2到3mm的间隙，避免轮体转动时与面板表面产生摩擦，增加转动阻力同时磨损轮体表面。

　　内孔与轴的配合采用间隙配合，公差带设置为H7，既可以保证手轮可以顺畅套入轴端，也不会因为配合间隙过大导致手轮出现径向晃动，影响调节的精度与操作手感。在实际选型替换过程中，需要确认原有手轮的安装轴径、轮体外径、操作柄高度是否与这款构件匹配，若轴端带有键槽，还需要确认键槽的宽度与深度是否适配，避免安装后出现周向打滑的问题。日常使用过程中，这类手轮不需要额外的复杂维护，只需要定期清理轮缘与手柄表面的油污与碎屑，避免杂物进入内孔与轴的配合间隙，就可以保证长期使用过程中转动顺滑，不会出现卡滞或者晃动的问题。对于需要频繁进行手动调节的设备工位，这类带柄手轮相比无柄圆盘手轮的操作效率更高，尤其是在需要快速开关或者大行程调节的场景下，握持手柄可以快速完成多圈转动，不需要反复变换握持位置，能够有效降低操作人员的重复动作负荷，提升设备操作的效率。
