工业重载定向平板脚轮结构设计

　　这款定向脚轮的结构设计，核心围绕工业场景下的短距离重载移位需求展开，日常在车间周转车、中小型设备机架、仓储货架、工装夹具台的底部都能见到这类部件的身影，它不需要承担长距离连续行驶的载荷，核心作用是让原本固定放置的设备或载具，在需要调整工位、移位转运的时候，能够依靠人力轻松推动，不需要额外借助吊装或者搬运设备，大幅降低车间内工位调整、物料周转的人力成本。

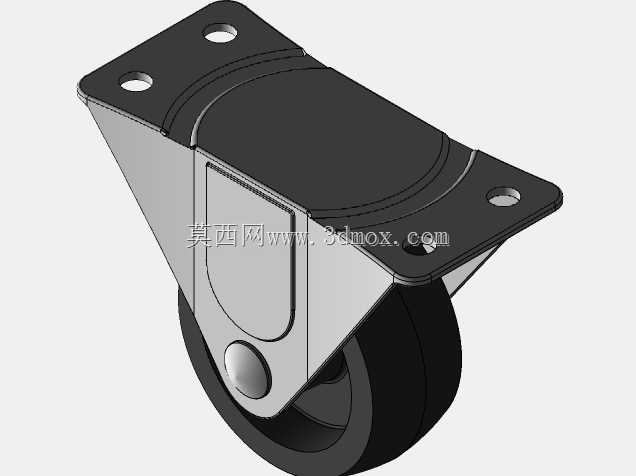

　　从结构设计逻辑来看，这款脚轮采用顶板安装的固定支架结构，顶部的安装板预留四个对称的沉头安装孔，安装时可以直接通过螺栓与设备底部的安装梁或者机架底板锁附，沉头孔的设计能够保证螺栓头部完全没入安装板平面，不会出现凸起干涉设备底板贴合的问题，安装板的平面度公差控制在0.2mm以内，保证锁附后支架不会出现偏斜，避免滚轮受力不均导致的偏磨问题。支架部分采用弯折成型的金属承力结构，两侧的支撑板通过铆接的中心销轴与滚轮部分连接，销轴的配合间隙控制在合理范围，既保证滚轮转动顺畅无卡滞，又不会出现过大的旷量，避免推行过程中出现晃动、异响。滚轮与支架之间的间隙经过精准核算，在滚轮转动全周范围内都不会与支架发生剐蹭，同时支架上部的弧形封板能够阻挡车间内的铁屑、灰尘、杂物进入滚轮转动副位置，减少杂物卡滞导致的转动失效问题，延长部件的维护周期。

　　滚轮部分采用高耐磨的硬质轮面材质，轮面设计为微弧面，既保证与地面的接触面积足够分散载荷，又能减少推行时的滚动阻力，即使在车间环氧地坪、水泥地面、钢板地面等不同工况地面上推行，都不会出现轮面过度磨损或者压痕过深的问题。轮芯部分内嵌金属衬套，与中心销轴配合，相比直接用非金属材质与销轴摩擦，能够大幅降低转动摩擦系数，同时提升销轴位置的承重能力，避免长期重载下轮芯位置出现压溃变形。

　　从安装边界来看，这款脚轮的安装孔位采用通用的工业脚轮孔距设计，能够适配市面上多数标准规格的设备底部安装位，不需要额外对设备底板进行打孔改造，替换性较强。整体安装后的总高度经过优化，在保证滚轮直径足够跨越车间地面常见的小幅度台阶、接缝、地面凸起的前提下，尽可能降低整体高度，减少设备安装后的重心抬升幅度，避免设备因为重心过高出现侧翻风险。定向结构的设计相比万向脚轮，在直线推行时的导向性更好，不会出现万向轮容易跑偏、摆动的问题，适合不需要频繁转向、主要沿直线方向移位的设备或者载具使用，比如生产线旁的固定路径周转车、重型工作台等场景，搭配定向脚轮使用时，推行过程更稳定，操控难度更低。

　　在受力设计上，支架的弯折位置做了圆弧过渡处理，避免应力集中导致的支架开裂问题，所有承力位置的板材厚度都经过载荷校核，能够承受额定载荷下的冲击载荷，比如车间内推行时经过地面缝隙、小障碍物产生的瞬时冲击力，都不会出现支架变形、断裂的问题。滚轮的转动阻力经过优化，在额定载荷下，单人即可轻松推动搭载脚轮的设备，不需要过大的推力，降低操作人员的劳动强度。同时整个结构没有多余的复杂零件，生产装配工艺简单，后期维护时只需要定期清理转动位置的杂物、加注润滑脂即可，不需要复杂的维护操作，适合工业场景下长期免复杂维护的使用需求。
