CKD紧凑型SSD系列直线气缸三维结构

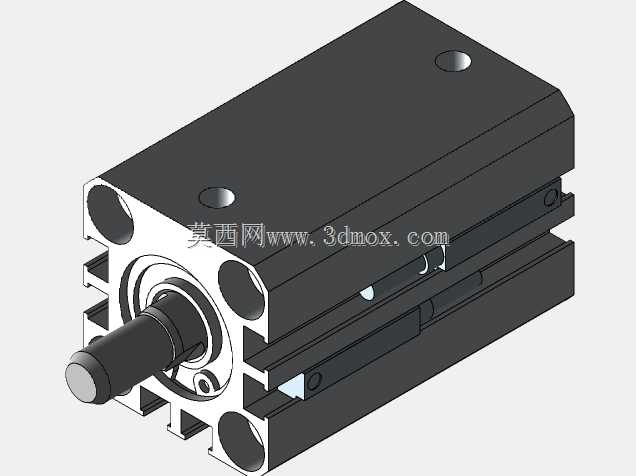

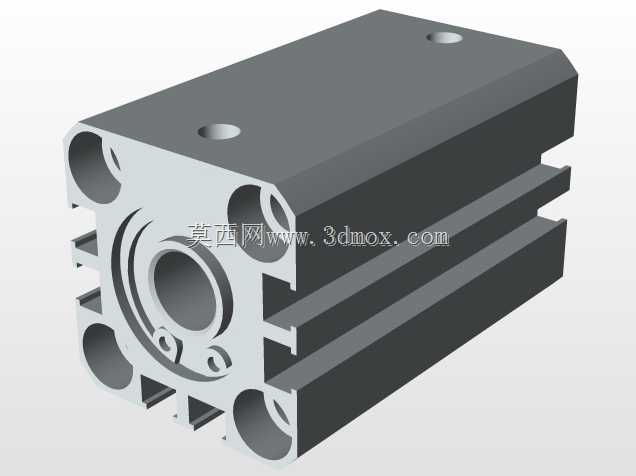

　　在自动化产线的气动回路搭建中，紧凑型气缸一直是小安装空间工位的首选执行元件，这款SSD系列的CKD气缸，从结构设计之初就瞄准了设备排布紧凑、安装空间受限的应用场景，常见于电子装配工位的小件推料、工装夹具的夹紧动作、检测工位的工件顶升、包装线的挡料定位这类对执行元件轴向尺寸有严格限制的工序中。不同于标准拉杆式气缸的外露拉杆结构，这款气缸采用了方形一体化缸体的设计思路，缸筒与前后端盖的连接没有外露的长拉杆，整体外轮廓为规整的长方体结构，这种设计首先带来的优势就是安装适配性更强，既可以通过缸体侧面的安装槽直接嵌入工装板的预留槽位完成固定，也可以通过前端、后端的螺纹孔完成法兰式安装，不需要额外加装复杂的安装附件，

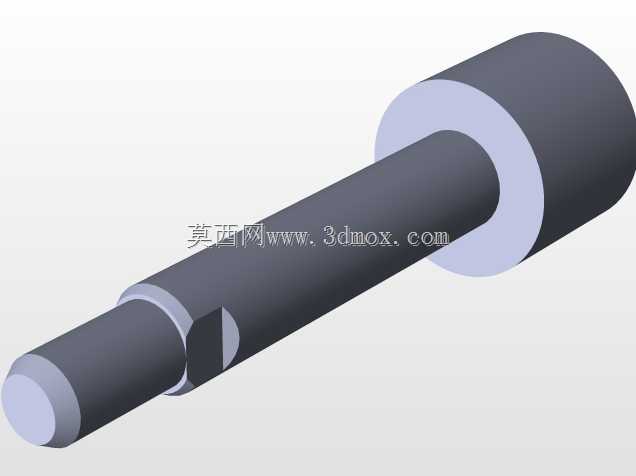

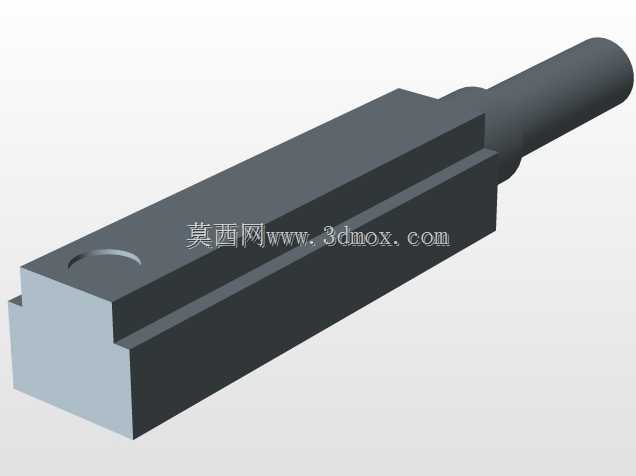

　　在多工位排布的密集型工装板上，相邻气缸之间不会因为外露拉杆产生干涉，能大幅压缩工位之间的排布间距，提升整台设备的空间利用率。从功能特性来看，这款气缸为双作用直线执行结构，压缩空气从缸体两端的气口进入，推动活塞完成伸出与缩回动作，活塞上搭配的耐磨导向环可以降低活塞杆运动过程中的径向窜动，保证长期往复运动下的动作精度，活塞杆端部的外螺纹结构可以根据实际工位需求，搭配浮动接头、推块、压头、吸盘安装座等不同的末端执行件，适配推、压、顶、夹、挡等不同的作业需求。缸体侧面预留的传感器安装槽，可以直接适配磁性开关的卡装，不需要额外在缸体上打孔固定传感器，安装磁性开关后可以实时检测活塞的伸出、缩回到位位置，给设备控制系统反馈到位信号，

　　实现动作的逻辑互锁与节拍控制，这种卡槽式的传感器安装结构，还可以根据实际工位的行程检测需求，灵活调整磁性开关的位置，调整过程只需要松开传感器的紧固螺丝，沿槽滑动到目标位置后锁紧即可，不需要对气缸本体做任何二次加工。从安装边界与尺寸设计来看，这款气缸的缸体截面为等边长方体结构，四个侧面的平面度都控制在较高的加工精度范围内，不管选择哪个侧面作为安装基准面，都能保证活塞杆的运动方向与安装面的平行度要求，避免因为安装面不平导致活塞杆偏磨，缩短气缸的使用寿命。缸体上的气口采用内螺纹设计，适配标准气动快插接头的安装，气口的位置设置在缸体靠近两端的侧面，不会因为气管的弯折影响气缸的安装空间，在紧凑安装场景下，气管可以沿缸体侧面走线，

　　不会和周边的其他机械结构产生剐蹭。活塞杆的伸出端做了防锈耐磨处理，表面硬度较高，在长期往复运动中不容易被磕碰划伤，避免因为活塞杆表面损伤导致密封圈磨损漏气。在实际的设备设计选型过程中，这类紧凑型气缸的三维模型可以直接导入装配体中做干涉检查，提前验证气缸在伸出、缩回两个极限位置下，和周边的工装、工件、其他传动部件之间是否存在运动干涉，尤其是在多轴联动的工位上，不仅要验证静态安装位置的间隙，还要模拟整个运动节拍中气缸动作时和其他运动部件的位置关系，避免实际装配后出现动作卡滞、部件碰撞的问题。同时在三维建模过程中，这款气缸的所有安装尺寸都和实物保持一致，包括缸体的安装孔位间距、螺纹规格、活塞杆直径、伸出长度、气口螺纹尺寸、传感器槽的截面尺寸等关键参数，设计人员可以直接在装配环境中完成安装板的孔位设计、接头选型、传感器位置排布，不需要反复核对二维样本的尺寸参数，减少设计过程中的尺寸错漏问题。在气动系统的设计中，这类气缸的选型通常需要结合工位的负载大小、运动速度、行程需求、安装空间来确定具体的规格，这款20缸径30行程的规格，适合轻负载的短行程往复动作，在电子零部件组装、小零件检测、包装线分流这类工位上应用十分广泛，其紧凑的结构可以让设备的整体布局更加紧凑，减少设备的整体占地面积，同时一体化的缸体结构也让气缸的整体刚性更好，在侧向力不大的工况下，不需要额外加装导向轴就能保证动作的平稳性，降低整套工装的设计复杂度与加工成本。
