HT300B-4771型15寸底盘高度空气弹簧

　　在商用车底盘悬架、工业设备隔振、大型试验台架缓冲等场景中，空气弹簧是兼顾承载能力与隔振性能的核心弹性元件，这款适配15寸底盘安装高度的空气弹簧，在结构设计上充分考虑了多场景的安装适配性与工况耐受能力。从实际使用场景来看，这类空气弹簧常被应用在公路客运车辆的后悬架结构中，替代传统钢板弹簧实现变刚度承载特性，空载时刚度较低可过滤路面细碎颠簸，满载时随着气室压力升高刚度线性提升，避免悬架击穿风险；同时在工业冲压设备的隔振基座、大型振动筛的支撑结构中，这类空气弹簧也能通过内部压缩空气的阻尼特性，隔绝设备运行产生的高频振动传递到建筑基础，降低车间整体振动噪声。

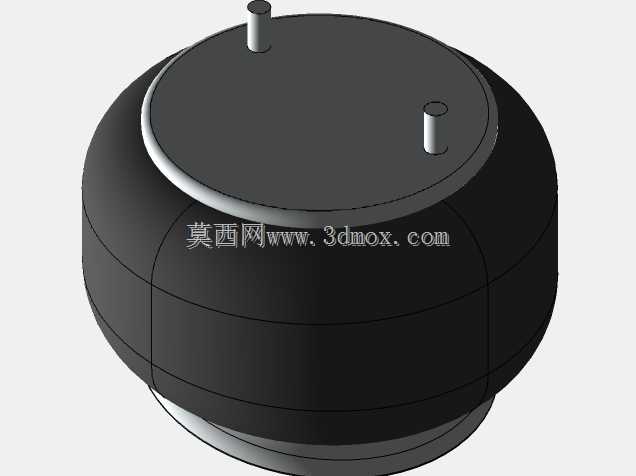

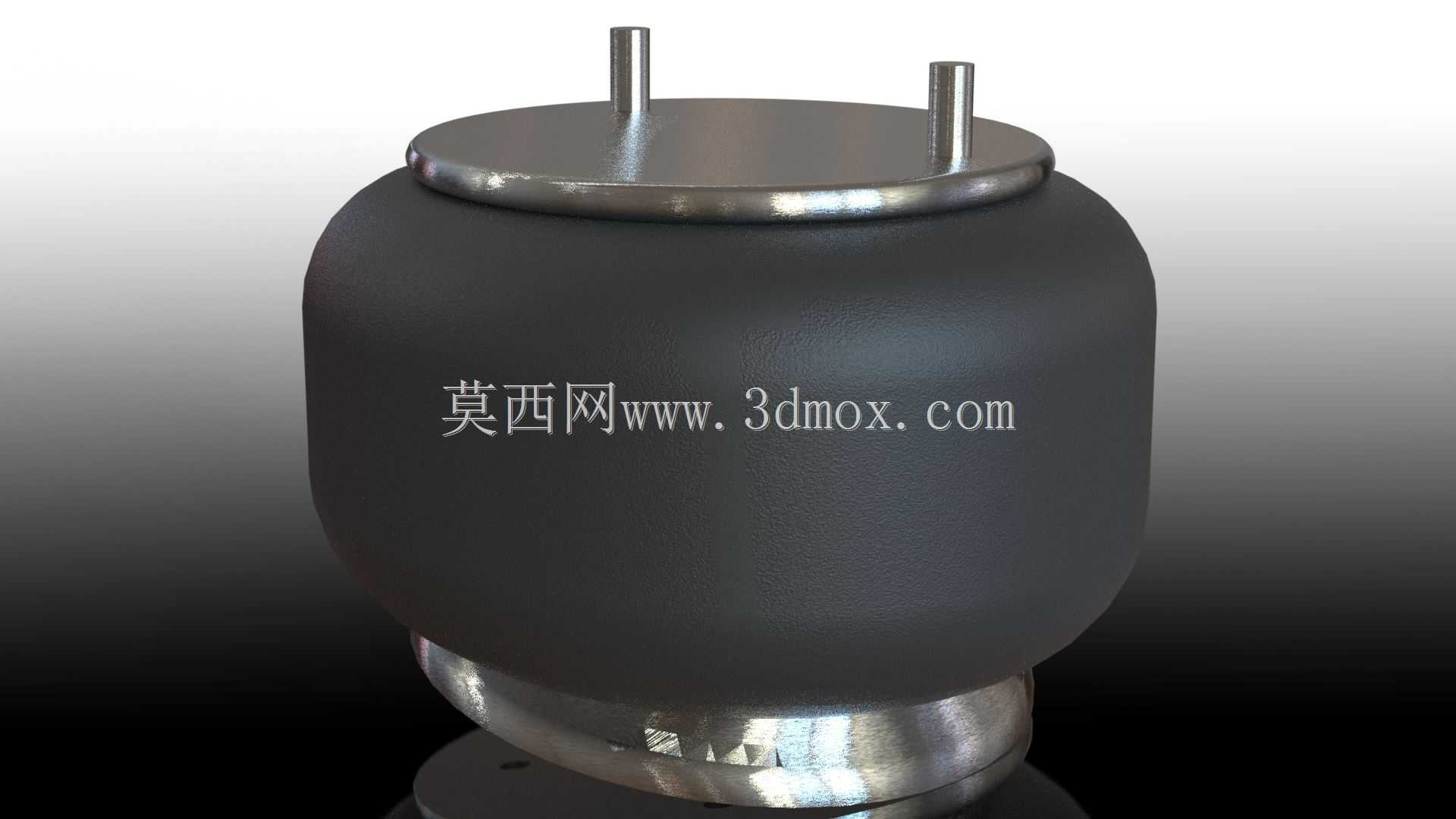

　　从产品功能特性来看，这款空气弹簧采用双气嘴接口设计，顶部两个金属气嘴分别对应充气与压力监测接口，可独立连接充放气回路与压力传感器，实现实时气压调节与承载状态监测；橡胶囊体采用多层帘线缠绕结构，外层为耐候耐油橡胶材质，可抵御路面飞溅的油污、紫外线老化以及碎石冲击，中间帘线层采用高强度聚酯纤维编织，保证囊体在反复伸缩变形过程中不会出现鼓包或撕裂，上下端的金属密封盖板采用冲压成型后镀锌处理，与橡胶囊体通过卷边压合工艺实现密封，无需额外密封件即可承受1.2MPa以内的工作气压。

　　在设计思路上，这款空气弹簧没有采用传统的活塞式辅助气室结构，而是通过囊体自身的曲囊变形实现变刚度特性，当载荷增加囊体被压缩时，囊体的有效承压面积会随压缩行程非线性增大，刚好匹配载荷增加对刚度的需求，省去了额外的辅助气室与节流孔结构，降低了整体结构复杂度与故障点；顶部的两个气嘴采用偏心布置，避开了安装中心区域，可适配不同车型的底盘安装孔位，避免气路管路与周边底盘部件发生运动干涉，下端的密封底座采用缩径结构，可直接卡入底盘的对应安装卡槽内，无需额外的螺栓紧固即可实现径向定位，安装时仅需固定上端盖板即可完成装配，大幅提升了产线装配效率。

　　从外形尺寸与安装边界来看，这款空气弹簧在标准充气压力下的总高度适配15寸底盘安装空间，囊体最大外径在完全伸展状态下不会超出上端盖板的外圆轮廓，压缩到极限行程时囊体的褶皱部分不会与上下金属盖板发生硬接触，预留了至少15mm的安全间隙；顶部两个气嘴的中心距经过精准核算，适配常规商用车底盘的气路管路间距，气嘴的外螺纹采用标准通用规格，可直接对接市面上常见的气动快插接头，无需额外转换接头；安装时需要注意预留囊体径向膨胀空间，周边30mm范围内不能有尖锐突出部件，避免囊体反复变形过程中被尖锐物割伤，同时要保证上下安装面的平行度误差不超过1度，避免囊体出现偏磨导致早期损坏。

　　在实际选型匹配过程中，需要根据实际承载重量调整充气压力，空载状态下建议气压保持在0.2MPa左右，保证基础隔振效果，满载状态下气压最高不超过1.0MPa，避免囊体长期处于高压状态加速老化；在工业设备隔振场景使用时，可根据设备的振动频率调整气压，让空气弹簧的固有频率避开设备的工作振动频率，实现最佳隔振效率；建模过程中需要重点还原橡胶囊体的曲囊轮廓，尤其是不同压缩行程下的囊体变形形态，保证运动仿真过程中不会出现部件干涉，上下金属盖板的安装孔位与气嘴位置需要严格按照实际尺寸建模，方便后续装配设计时直接调用。
