重载半挂车牵引连接第五轮鞍座结构

　　在公路重载货运领域，半挂牵引车与挂车的连接可靠性直接决定运输安全与运营效率，这款第五轮牵引座作为两者的核心连接部件，承担着牵引、承载、转向铰接的多重作用，日常应用场景覆盖干线物流重载运输、工程渣土转运、大件设备配送等各类半挂列车作业场景，是半挂货运体系中不可或缺的关键安全部件。从实际使用功能来看，该部件首先要承受半挂车前部的垂直载荷，常规干线运输工况下单座承载能力覆盖20吨到40吨区间，重载特种运输场景下可适配更高承载等级的设计版本；其次要传递牵引车的牵引力与制动力，保证加减速、坡道行驶时动力传递无冲击、无松脱；同时还要作为铰接回转机构，允许牵引车与挂车之间在水平方向实现最大90度左右的转向角度，满足车辆转弯、掉头、

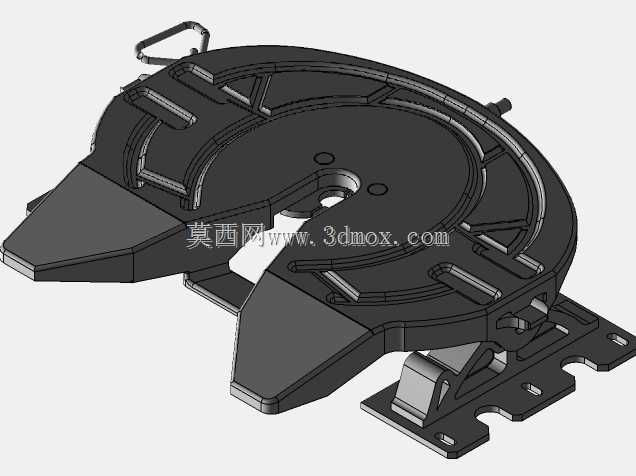

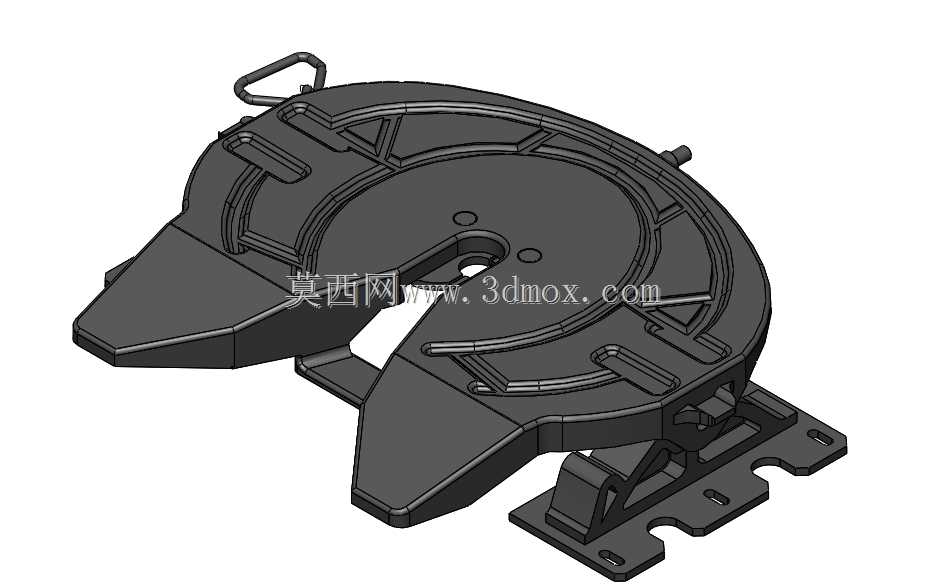

　　场地挪车的转向需求，垂直方向也预留了足够的摆动角度，适配颠簸路面、坡道接驳时两车的相对俯仰动作，避免连接部位出现刚性别卡导致结构损坏。设计思路上，这款牵引座采用了对称式马蹄形开口结构，开口导向段做了大角度楔形导入设计，实际接驳挂车时，不需要驾驶员反复精准对位，只要挂车牵引销进入导向楔形面范围，倒车过程中就能自动引导牵引销滑入锁止位置，大幅降低接驳操作的对位难度，减少场站接驳的操作时间。锁止机构集成在鞍座本体内部，采用自动锁止+手动保险的双重锁止设计，牵引销到位后锁钩自动卡入牵引销环槽，同时保险块自动弹出限制锁钩位移，驾驶员只需要确认保险杆处于锁止位置即可完成接驳，不需要额外手动操作锁止结构，从设计层面避免人为操作疏漏导致的脱挂风险；

　　解锁操作设置了带拉环的手动解锁杆，需要摘挂时拉动拉环即可解除锁止，操作力经过杠杆机构优化，单人站在地面即可完成操作，不需要借助额外工具。结构布局上，鞍座本体采用高强度铸钢基体配合加强筋布局，在保证整体刚性的前提下尽可能降低自重，本体上的多道放射状加强筋沿着载荷传递路径布置，将牵引销位置的集中载荷均匀分散到整个安装底板区域，避免局部应力集中导致的基体开裂。底部安装支架采用带多组长条安装孔的板式结构，安装孔位按照通用牵引座安装标准设计，可适配多数主流牵引车的车架安装位，长条孔设计允许安装时根据车架宽度做小幅位置调整，降低安装适配难度；支架与鞍座本体之间设置了耐磨衬板与摆动铰接结构，允许鞍座在横向、纵向做小角度摆动，

　　抵消路面颠簸带来的冲击载荷，减少车架与鞍座连接部位的疲劳损伤。安装边界方面，这款牵引座的整体安装高度控制在常规牵引车车架上方的适配区间，安装底板的孔距符合行业通用安装尺寸规范，不需要对牵引车车架做额外改装即可直接替换同规格的传统牵引座；回转中心位置的牵引销适配孔位兼容标准50号与90号牵引销的安装尺寸，可匹配绝大多数在用半挂车的牵引销规格，不需要对挂车端做任何改动。日常使用过程中，锁止机构的摩擦面预留了润滑脂加注通道，可定期加注润滑脂减少锁钩与牵引销的磨损，延长部件使用寿命；鞍座表面的耐磨面板采用可更换设计，长期使用出现磨损后不需要更换整个鞍座本体，只需要更换表面耐磨板即可大幅降低维护成本。从结构细节来看，鞍座两侧的楔形导向面做了圆角过渡处理，避免接驳过程中尖锐边角刮碰挂车牵引板的漆面甚至造成结构磕碰损伤；解锁拉环采用大尺寸环形设计，冬季佩戴厚手套也能顺利操作，适配北方冬季低温作业场景的操作需求；整体外露部件均做了防锈防腐处理，可适应雨雪天气、沿海高盐雾环境、化工运输场景的腐蚀考验，减少锈蚀导致的机构卡滞问题。
