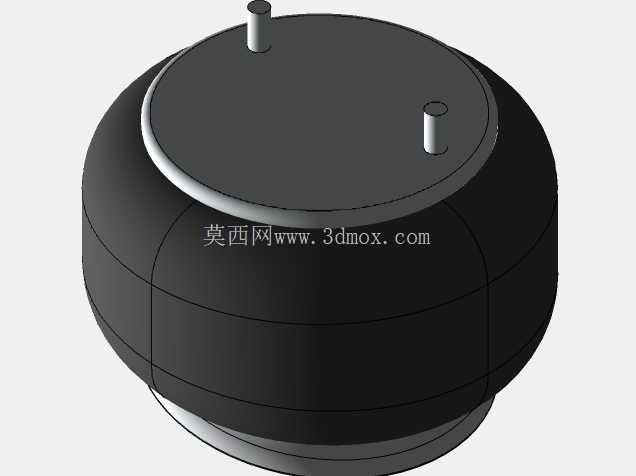

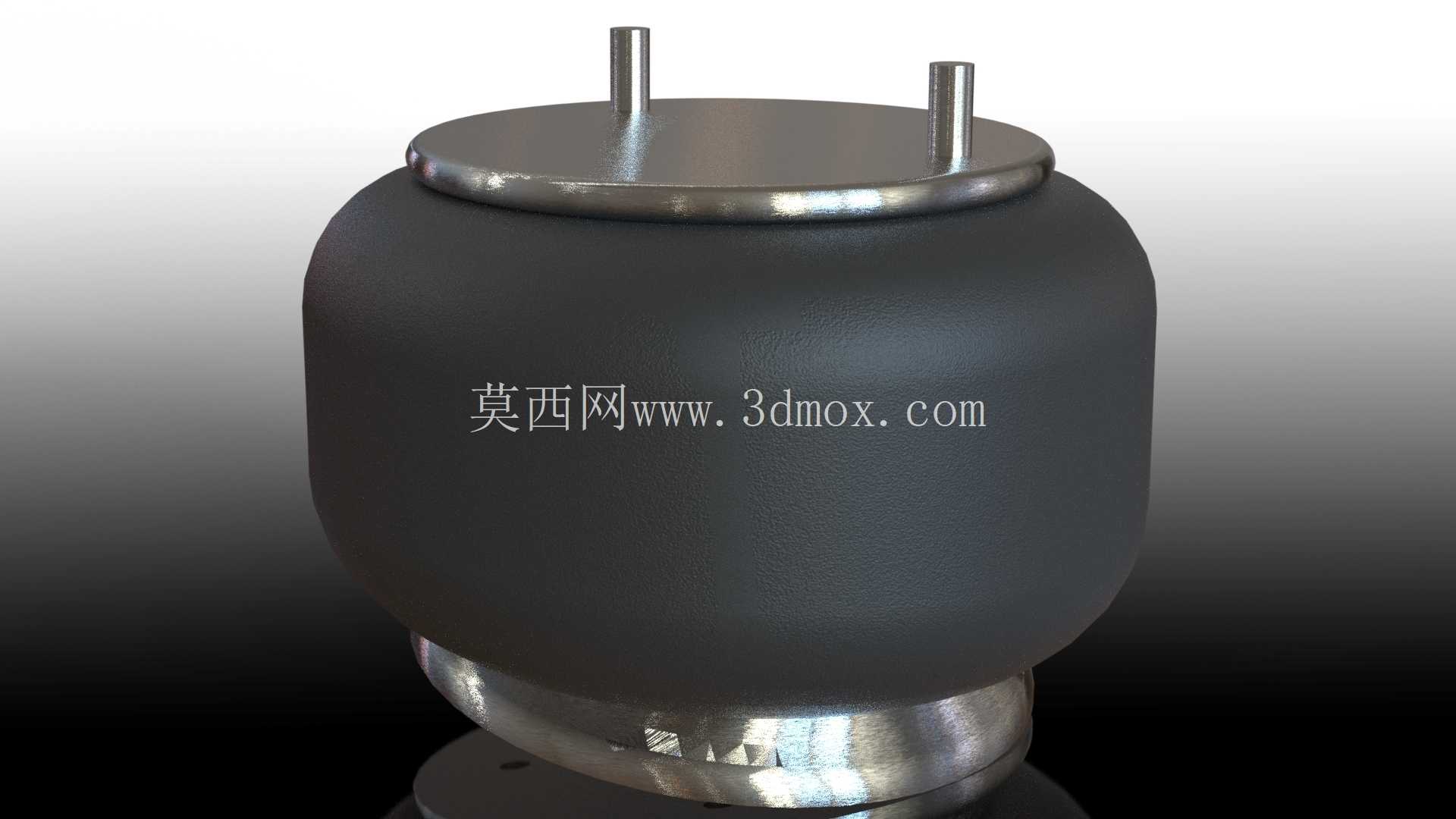

15英寸行驶高度HT300空气弹簧结构

在商用车底盘、工业设备隔振平台、大型试验台架的减振系统设计中，空气弹簧是承担载荷缓冲、隔振降噪、高度调节功能的核心弹性元件，这款适配15英寸行驶高度的HT300规格空气弹簧，在结构设计上充分兼顾了承载能力与形变行程的平衡，能够覆盖多数中重载场景的使用需求。从实际应用场景来看，这类空气弹簧既可以配套在重型载货车辆的后桥悬架结构中，替代传统钢板弹簧实现更柔和的减振效果，降低颠簸路面对车载货物、底盘结构件的冲击，也可以安装在工业生产线的重型设备基座、振动试验台的支撑结构中，隔绝设备运行产生的振动向地面传递，同时避免地面的振动干扰设备的运行精度。

从功能特性上看，这款空气弹簧依靠密闭气室内部的压缩空气提供弹性支撑力，相比金属弹性元件，它的刚度会随着载荷变化呈现非线性特性，在空载状态下刚度较低，能够过滤小幅高频振动，在重载状态下刚度自动提升，避免出现过大的形变位移，兼顾了平顺性与支撑稳定性。顶部设置的两个金属气嘴接口，分别用于充气与气压检测，安装时可以直接对接车辆的气源管路或者工业气站的供气回路，通过调整气室内部的气压，就能在不更换部件的前提下适配不同的载荷需求，还可以实现车身或者设备平台的高度调节，满足不同工况下的离地间隙、安装高度要求。

设计思路上，这款空气弹簧采用了三段式囊体结构，囊体主体为多层帘线增强的橡胶复合材料，外层橡胶负责耐磨损、抗老化，中间的帘线层承担充气后的张力载荷，避免囊体在高压下出现过度膨胀，上下两端的金属密封端盖通过卷边工艺与囊体紧密压合，保证气室的密封可靠性，不会在反复形变过程中出现漏气问题。端盖上的安装接口采用了标准的螺柱结构，不需要额外设计复杂的连接工装，直接通过螺母就能固定在车架与车桥、或者设备基座与支撑底座之间，安装维护的便捷性较高。

从安装边界与尺寸适配角度来看，这款空气弹簧在标准15英寸行驶高度下，囊体的径向尺寸预留了足够的形变空间，当车辆行驶在颠簸路面、或者设备出现振动位移时，囊体可以在轴向实现上下伸缩，同时允许一定范围内的横向摆动与角度偏转，不会因为安装面的小幅错位出现囊体褶皱、局部应力集中的问题。设计选型时需要注意，安装位置的径向空间要大于囊体最大充气直径，预留至少20mm的安全间隙，避免囊体在充气膨胀、往复形变过程中与周边的结构件发生摩擦磕碰，加速囊体的磨损；轴向的安装空间要匹配15英寸的标准行驶高度，同时预留上下各30mm的极限行程余量，保证空气弹簧在最大压缩、最大伸长状态下都不会出现硬冲击，拉坏端盖密封结构或者压死囊体。

在实际结构建模过程中，需要重点还原囊体的曲面弧度与端盖的配合位置，帘线层的排布角度直接影响囊体的形变特性，建模时要保证囊体的壁厚均匀，过渡曲面顺滑无突变，避免在后续有限元分析时出现局部应力异常的问题；顶部的气嘴接口要还原真实的螺纹规格与安装高度，方便后续设计人员在做整车或者设备装配时，预留出气管的安装空间，避免出现装配干涉。这类空气弹簧的固有频率较低，隔振效率远高于传统的金属弹簧，尤其适合对振动控制要求较高的场景，比如精密检测设备的隔振基座、高端客车的空气悬架系统，能够大幅降低振动传递率，提升设备运行精度或者乘坐舒适性。在选型匹配时，除了核对安装尺寸，还要根据最大载荷计算所需的工作气压，保证在额定气压下空气弹簧的承载能力有至少1.5倍的安全余量，避免长期在极限气压下工作加速囊体的老化，缩短部件的使用寿命。
