热镀锌工艺用挂具支撑构件结构设计

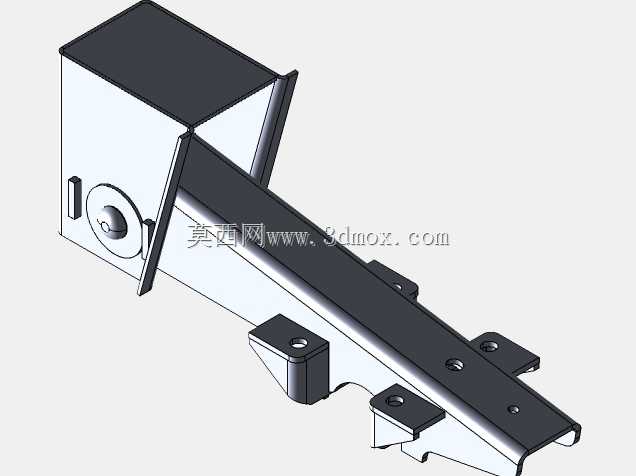

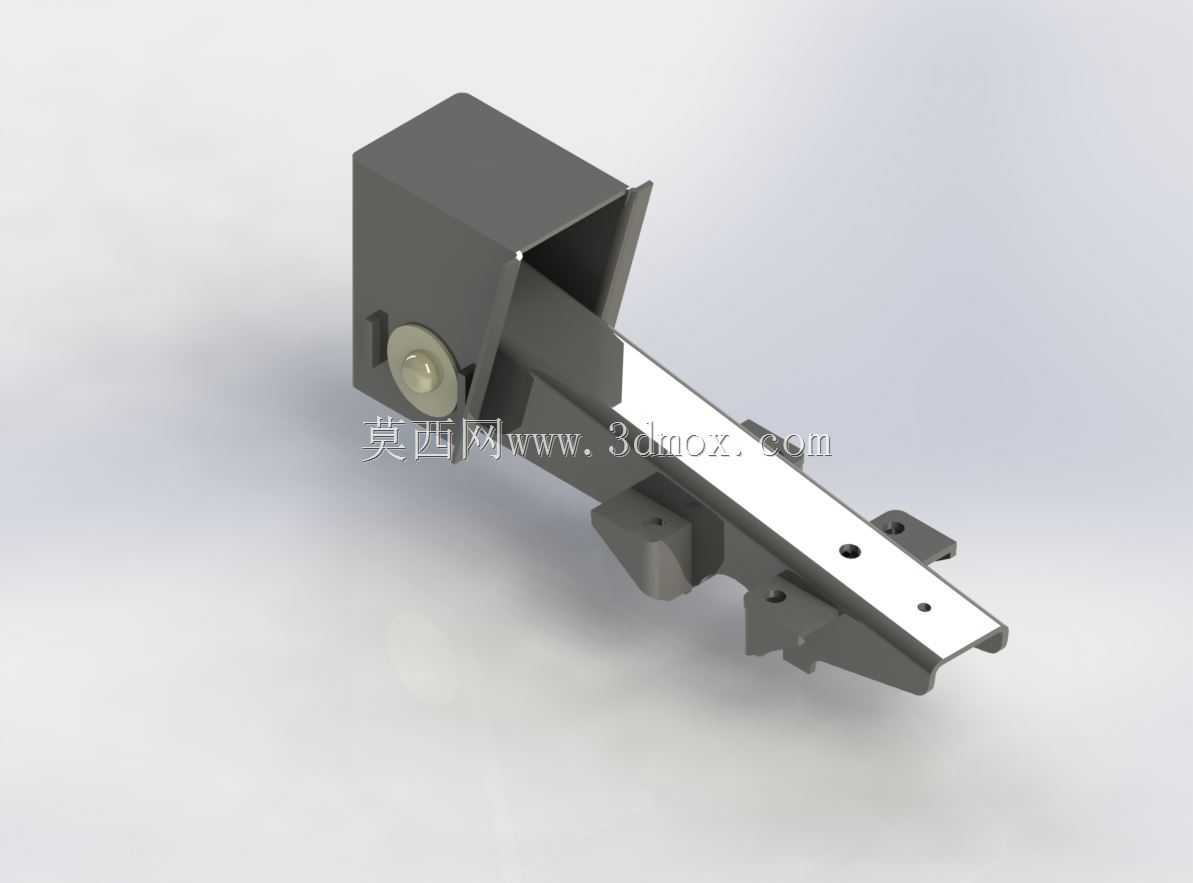

　　该构件主要应用于热浸镀锌生产线的工件挂装工位，作为挂具系统的末端支撑单元使用，在实际产线运行中，需要承载待镀锌工件的全部重量，同时全程浸入450摄氏度左右的熔融锌液中，完成工件表面的镀锌层附着工序，作业过程中需要承受锌液的高温冲刷、工件进出槽时的动态载荷，以及锌液凝固过程中产生的粘附应力，因此结构设计上优先考虑了高温工况下的结构强度与抗变形能力。从结构形态来看，构件一端采用方箱型的安装基座，基座侧面预留了销轴安装孔，可通过配套的圆柱销轴与挂具主架实现铰接连接，这种铰接设计能够让支撑构件在工件上下料过程中产生小角度的自适应偏转，抵消工件挂载时的位置偏差，避免刚性连接带来的应力集中问题，基座的方箱结构采用等壁厚设计，

　　在保证整体抗扭强度的同时，尽可能减少了构件自身的重量，降低挂具主架的承载负担。从基座延伸出的长条形支撑臂采用变截面设计，靠近基座的位置截面厚度更大，用于承受悬臂结构带来的最大弯矩，向末端延伸的过程中截面逐步收窄，在支撑臂的平面上预留了两个圆形安装孔，可通过螺栓或者专用卡扣固定待镀锌工件的挂载位，孔位的位置经过反复校核，能够保证挂载后工件的重心落在支撑臂的受力中心线上，避免镀锌过程中工件出现倾斜滑落的问题。支撑臂的下侧设置了两个凸起的定位挡块，挡块的端面经过铣平处理，当工件挂载到位后，挡块能够贴合工件的定位基准面，限制工件在支撑臂长度方向与垂直方向的窜动，配合安装孔的固定结构，即使在锌液沸腾产生扰动的工况下，

　　工件也能保持稳定的挂载姿态，保证镀锌层的厚度均匀性，避免出现局部漏镀或者锌层过厚的问题。在安装边界方面，方箱基座的外形尺寸适配现有主流挂具主架的安装槽宽度，销轴孔的直径与行业通用的挂具销轴尺寸保持一致，不需要对现有挂具主架进行改造即可直接替换安装，支撑臂的长度经过优化，既能够保证工件与挂具主架之间留有足够的锌液流动间隙，避免锌液在工件与挂具之间滞留产生锌瘤，也不会因为臂长过大导致构件在高温下产生蠕变变形。构件的所有棱角位置都做了圆角过渡处理，没有尖锐的直角结构，一方面能够减少镀锌过程中锌液在棱角位置的堆积，降低后续锌层清理的工作量，另一方面也能避免应力集中导致的构件开裂问题，延长构件在高温锌液中的使用寿命。

　　支撑臂上与工件接触的平面做了平面度处理，保证工件挂载后能够与支撑面完全贴合，减少接触位置的缝隙，避免锌液渗入缝隙后造成工件与支撑构件粘连，方便镀锌完成后的工件拆卸作业。在实际产线应用中，这类支撑构件属于易损耗的工装配件，长期在高温锌液中工作会产生一定的腐蚀损耗，因此结构设计上在保证强度的前提下尽可能简化了外形，没有多余的复杂曲面，加工时可以直接采用型材切割后焊接成型，加工难度低，更换成本可控，能够适配批量热镀锌加工的产线使用需求，不管是小型五金件的批量挂镀，还是较长型钢结构件的单点支撑，都可以通过调整安装孔位的固定方式实现适配，不需要额外定制特殊结构的支撑件。
